Датчик холла ваз 2114

Проверяем датчик холла на ВАЗ 2114

Ежели ‘четырнадцатая’вооружена бесконтактной системой зажигания, то
его необходимо временами зафиксировать. Система состоит из дачтика
холла, трамблера, катушки и коммутатора. Все данные составляющие
проверяются сообразно отдельности, в данной заметке мы произведем
испытание измерителя холла, наверное разрешено изготовить 2-мя методами:
при поддержки устройств АЗ-1 и МД-1 либо применяя вольтметр и резистер
на 2 кОм.

Стартанем с главного метода. Забираем МД-1 и
присоединяем его к разъемам коммутатора. Дальше подключаем возжигание,
но движок никак не запускаем.

На устройстве обязан высветиться бленкер
П, наверное означает, будто реле и замок зажигания вполне исправны.
Ежели загорелась литера К, то целой разрешено полагать лишь катушку
зажигания. Опосля данного подключаем стартер и ежели начнет моргать
бленкер Д, то разрешено существовать убежденным в том, будто приёмник
холла совсем исправен. Бленкер Д никак не зажигается?

Тогда заместо
измерителя холла мы включаем устройство АЗ-1. Он берет на себя функции
данного измерителя, на автомашине в том числе и разрешено станет
колесить на скорости по 90 клм/ч. На устройстве зажегся соответственный
знак, означает приёмник необходимо поменять. Ежели знак никак не
пламенеет, то необходимо испытать единство проводки. 2-ой метод
предугадывает внедрение вольтметра и резистора. Мы демонтируем
распределитель зажигания, присоединяем к нему вольтметр и резистер. Ныне
необходимо вручить кормление на 10-12 В. Малый граница измерений
устройства — 15 В, внутреннее противодействие — никак не не в такой мере
100 кОм, лишь этак вольтметр сумеет дарить четкие сведения.
Аккуратненько проворачиваем сортировочный вал, в данный эпизод вольтметр
обязан демонстрировать внезапные скачки напряжения от малых по
наибольших характеристик, совместно с тем меньшее усилие у него никак не
более 0,4 В, а наиболее огромное различие от питающего — более нежели
на 3 В. Ежели вы пришли на автомобильный рынок Краснодар и теснее
избрали себе машинку, то никак не пренебрегайте испытать приёмник холла.
Однако будто работать, как скоро перед рукою практически никаких
устройств недостает? Воспользуемся дедовским методом, испытаем приёмник
холла свечками зажигания. Откручиваем всякую свечу, накладываем ее на
двигатель, подключаем возжигание. Этак мы сможем убедиться в наличии
напряжения на двух контактах катушки зажигания. Опосля данного
вытаскиваем окружающий в центре провод из крышки трамблера и просовываем
его меж трубками тормозного цилиндра.

Изготовить наверное
необходимо этак, чтоб голый участок был в 5-10 см от оболочки цилиндра.
Забираем маленький кусочек провода, присоединяем на Вотан конец основной
контакт трамблера, а на 2-ой — минусовую клемму АКБ. В случае
происхождения искры меж кожицей ТЦ и проводом мы делаем логический суд —
приёмник холла неисправен. Все данные деяния ведутся при включенном
зажигании. Идем в торговый центр, приобретаем вслед за тем
соответственный приёмник и затеваем его установку собственными руками.
Подсоединяем провода в разъем, подключаем возжигание и проводим стальной
пластинкой сообразно его зазору, в данный эпизод обязана перескочить
искорка. Отчего приёмник холла именуется конкретно этак? Ремесло в том,
будто в полупроводнике, кой располагаться перед действием магнитного
поля, возникает поперечная разницу потенциалов, наверное, и имеется
результат Холла. Приёмник дает собой полупроводник, кой объединен с
неизменным магнитом, однако меж ними наличествует металлической
трубчатый экран.

Расположение всех датчиков на инжекторной ВАЗ 2114

Нельзя сказать, что ВАЗ 2114 — это очень современный, наполненный электроникой автомобиль. Однако перечень используемых датчиков, которые связаны с электронным блоком управления, у четырнадцатой достаточно внушительный.

Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.

Перечень устройств

Датчики нужны для того, чтобы сообщать о работоспособности систем, сигнализировать об уровне жидкостей охлаждения, масла, предотвращать или предупреждать аварийные ситуации.

Эти маленькие устройства, несмотря на свои размеры, играют невероятную роль в работоспособности машины. Потому не лишним будет знать, какие именно датчики имеются на вашем автомобиле.

Перечислим основные из них, присутствующие в системах ВАЗ 2114. К данному списку отнесем датчики:

Температуры охлаждающей жидкости;

Уровня охлаждающей жидкости в расширительном бачке;

Показателя массового расхода воздуха;

Холостого хода двигателя;

Уровня тормозной жидкости в системе;

Положения распределительного вала (его называют датчиком фаз);

Температуры воздуха за бортом;

Неровности дорожного полотна.

Этот список весьма и весьма обширный. Но даже на этом владельцы ВАЗ 2114 останавливаться не хотят, из-за чего внедряют в систему еще несколько различных датчиков:

• Устройства света;
• Заднего хода;
• Девайс, сигнализирующий об открытых дверях;
• Указатель износа тормозных колодок и пр.

Где они находятся?

Но знать об их наличии в вашем автомобиле модели ВАЗ 2114 — мало. В случае возникновения неполадок, когда электронный блок управления получает некорректные данные от сигнализирующих устройств, их приходится менять.

Как ни крути, каждый датчик, который перестал должным образом функционировать, передавать корректные данные о состоянии систем на электронный блок управления, подлежат замене. Практически все датчики стоят не более нескольких сотен рублей. Но даже низкая стоимость и маленькие размеры не являются показателем ненужности этих девайсов. Своевременно меняйте устройства.

Для этого необходимо понимать, как до того или иного датчика добраться. Потому предлагаем вам ознакомиться с расположением ключевых устройств сигнализации и измерения.

Датчик

Расположение

На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров, а на 16 клапанных — слева с торца корпуса подшипников распределительного вала

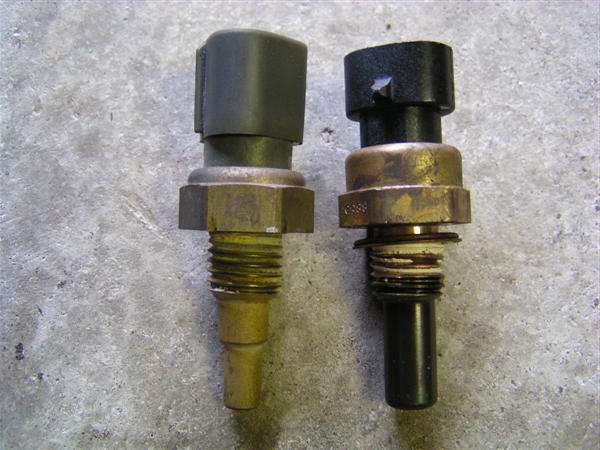

Температуры жидкости охлаждения (датчик температуры двигателя)

Ищите его около вкусного патрубка рубашки охлаждения ГБЦ

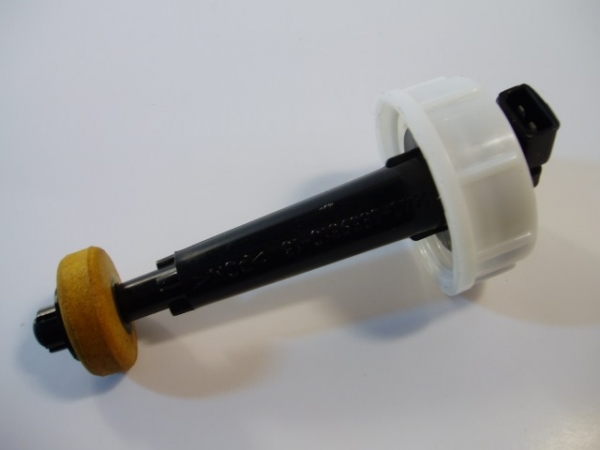

Уровня жидкости охлаждения

Находится непосредственно на бачке, внутри которого охлаждающая жидкость (тосол или антифриз). Выглядит как простая крышка из пластика, соединяющаяся с электроразъемом

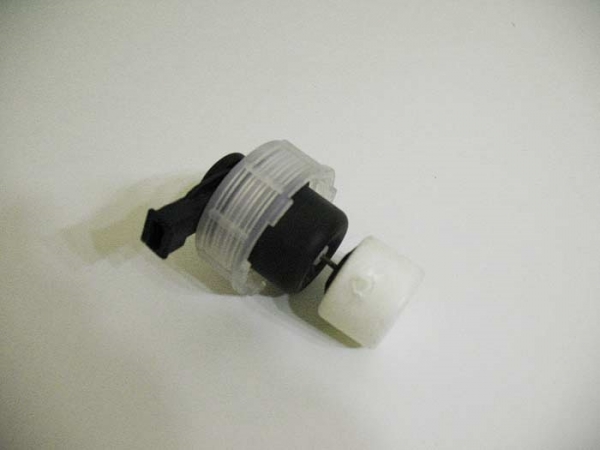

Уровня тормозной жидкости

Это поплавочное устройств, расположенное внутри бачка с тормозной жидкостью

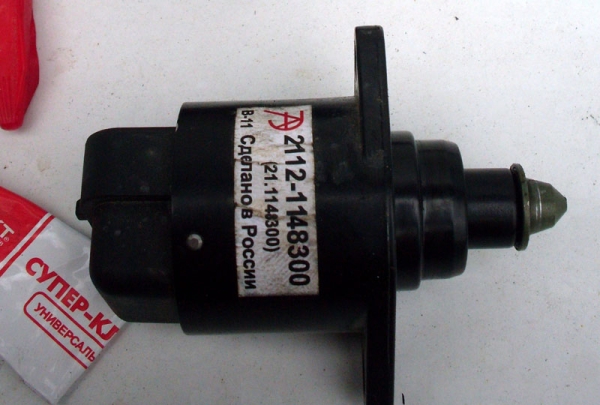

Холостого хода (РХХ)

Ищите около дроссельной заслонки на дроссельном узле

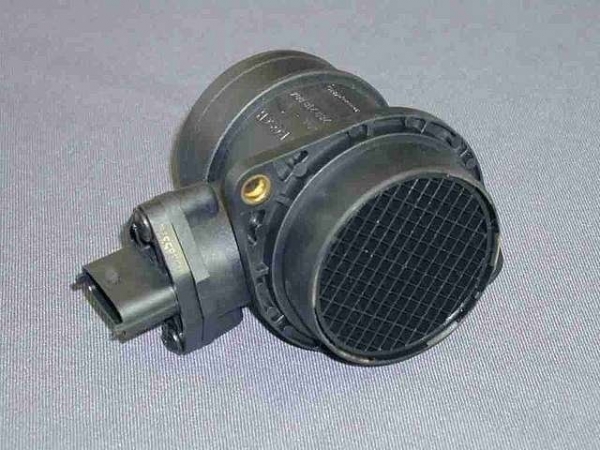

Массового расхода воздуха

Его вы найдете возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра

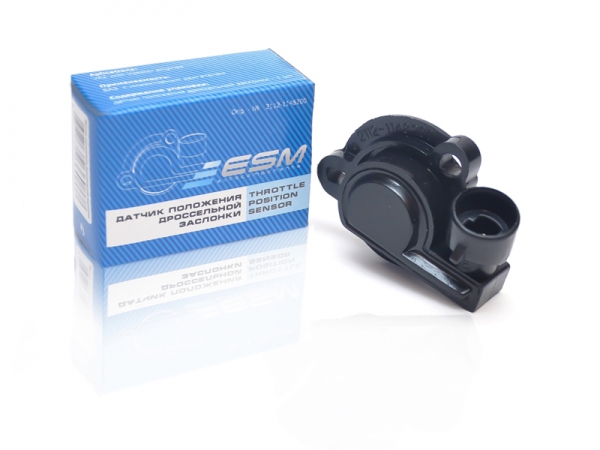

Положения дроссельной заслонки

Находится на корпусе дроссузла

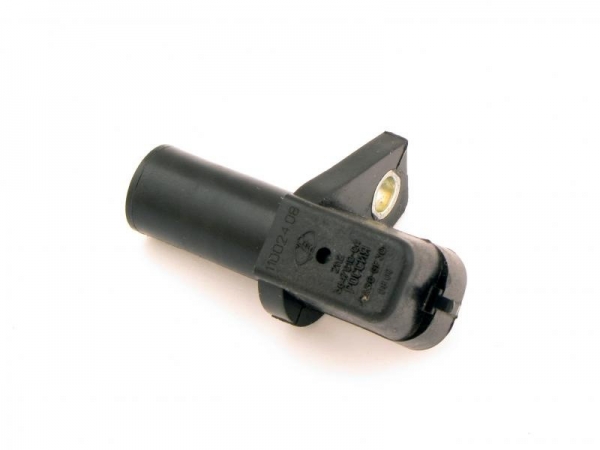

Положения коленчатого вала (датчик синхронизации)

Его место расположения — возле шкива привода электрогенератора

Положения распредвала (датчик фаз)

Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра

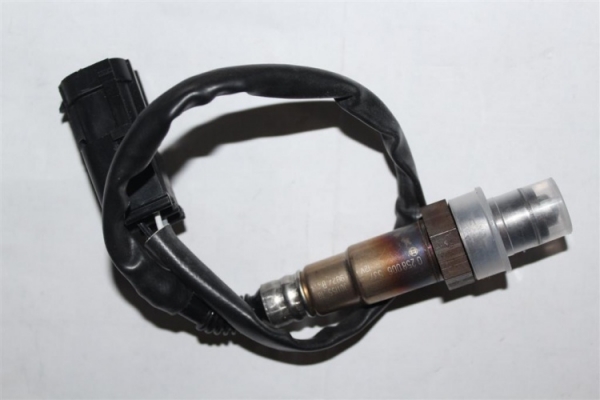

Кислорода (лямбда зонд)

Устанавливается перед резонатором в приемном коллекторе системы выхлопа

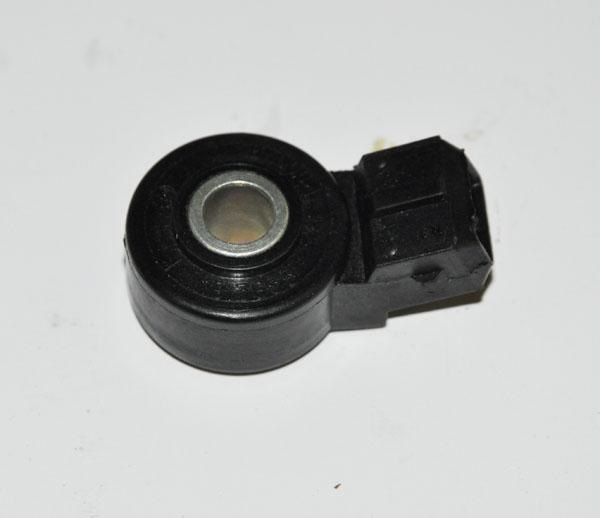

Располагается между 2 и 3 цилиндрами около вентилятора

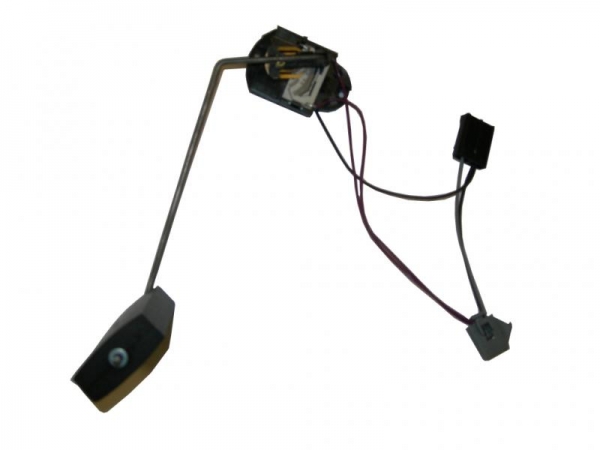

Его следует искать внутри заборной камеры бака с горючим

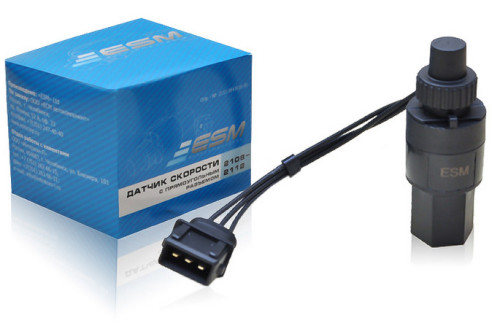

Находится непосредственно на коробке переключения передач

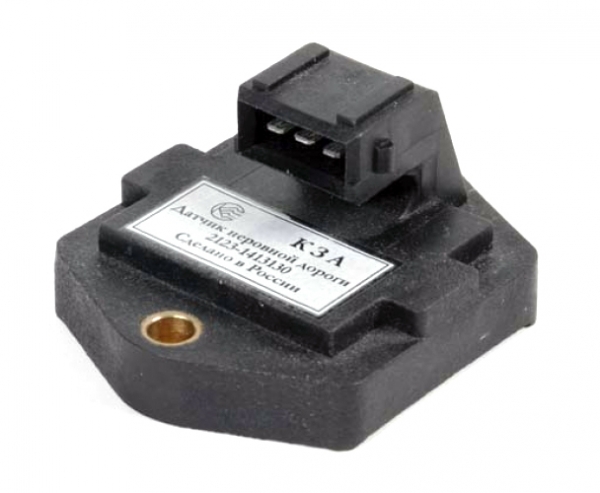

Ищите возле чашки со стороны правого брызговика. Добраться можно через подкапотное пространство

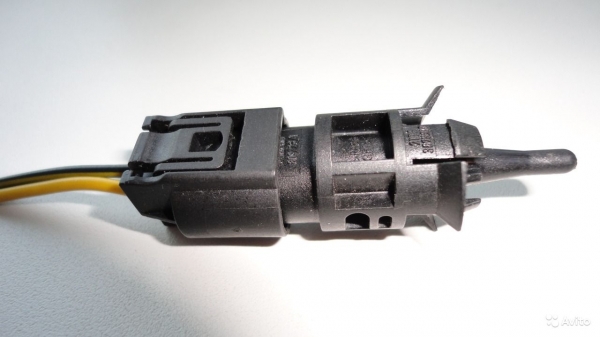

Температуры окружающей среды

Установлен он прямо за передним бампером, ровно посередине

Каждый датчик имеет свое строго отведенное место. Изучив участки их расположения, вы сможете без особых проблем выполнить замену устройств в случае поломок или возникновения неисправностей.

Одни измерительные и сигнализирующие устройства располагаются буквально на поверхности, потому проводить дополнительные демонтажные работы не придется. Чтобы добраться до других, придется серьезно поковыряться в своем ВАЗ 2114, снять не малую часть деталей.

От их работоспособности зависит целостность вашего автомобиля, безопасность водителя, пассажиров и всех остальных участников дорожного движения. Потому к датчикам относитесь с соответствующим уважением, следите за их состоянием и вовремя меняйте при возникновении такой необходимости.

Как проверить датчик Холла

Смотрите также

Высокие обороты на холодную

24 0 10k

Установка и настройка ЭПХХ

9 0 48k

Клапан холостого хода: функции, устройство и назначение

10 0 49k

Плавают обороты на холостом ходу. Причины

7 1 42k

Причины нестабильного холостого хода на машине

26 4 67k

Потребность проверить датчик Холла возникает, когда появляются проблемы с системой зажигания автомобиля, и поэтому необходимо убедиться в исправности всех ее компонентов, в частности, и датчика холостого хода. Так что разберем подробно принцип работы, признаки неисправности и как проверить датчик Холла своими руками.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Признаки неисправности датчика Холла

Поломки датчика проявляются по-разному. Выявить их даже для опытного мастера порой бывает непросто. Вот несколько самых распространенных симптомов и проблем в работе датчика Холла:

• плохо заводится или вообще не запускается двигатель;
• возникновение перебоев в работе мотора на холостом ходу;
• “дергание” машины при движении на высоких оборотах;
• двигатель глохнет во время движения автомобиля.

Если на вашей машине появился один или несколько подобных симптомов, обязательно необходимо выполнить проверку датчика.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

• Первым делом нужно снять трамблер с машины.
• После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
• Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
• Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
• На следующем этапе достают вал из трамблера.
• Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
• Через образовавшуюся щель датчик вынимают.
• Монтаж нового датчика Холла выполняется в обратном порядке.

Заключение

Стоит отметить, что ремонтировать датчик Холла не имеет смысла, так как он стоит совсем недорого (около 3. 5$). Если вы убедились в том, что неисправности в работе автомобиля связаны именно с упомянутым датчиком, рекомендуем вам отправиться в ближайший автомагазин и купить новый прибор. В случае возникновения затруднений при проверке или замене датчика Холла обратитесь за помощью к мастерам, работающим на СТО.

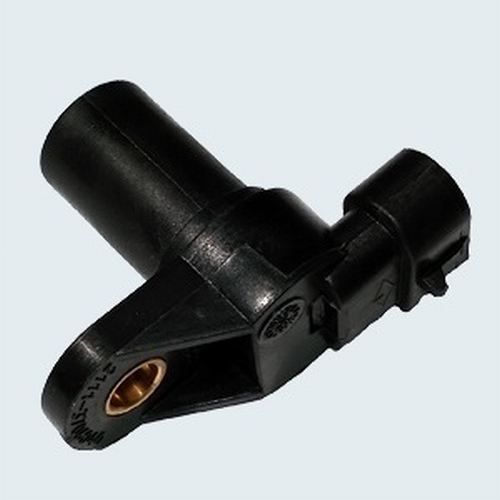

Датчик фаз ВАЗ-2114 (8 клапанов): замена своими руками

Необходим датчик фаз ВАЗ-2114 (8 клапанов) для того, чтобы нормализовать работу ДВС. При помощи множества электронных датчиков получается правильно корректировать момент впрыска топлива воздушной смеси, а также подачу искры на электроды свечей. А устанавливаются датчики не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы функционирование двигателя было идеальным, все узлы должны работать слаженно. Все параметры регулируются при помощи электронного микропроцессорного блока управления, своеобразного компьютера.

А всего в конструкции автомобиля несколько систем:

1. Подготовки воздуха.
2. Подачи топлива.
3. Зажигания.
4. Отвода выхлопных газов.
5. Смазки двигателя.
6. Охлаждения.
7. Газораспределения.
8. Управления двигателем.

Для максимально стабильного функционирования двигателя необходимо, чтобы все датчики вырабатывали четкий и ясный сигнал, который ЭБУ получит и обработает. При этом корректируется время открывания форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного корректировать угол опережения зажигания.

За что отвечает датчик фаз

Этот прибор устанавливается на распределительном валу и дает сигнал на микроконтроллер о том, в каком положении находятся поршни двигателя. Работает датчик на эффекте холла. На распределительном валу установлена зубчатая шестерня, которая необходима для функционирования датчика. Как только зубья этой шестеренки приближаются к датчику, вырабатывается сигнал. На шестерне распредвала не хватает одного зуба. Эту «впадину» обязательно необходимо выставлять напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распределительный вал изменяет свое положение, на выходе датчика вырабатывается сигнал, он поступает на электронный блок управления. Последний считает число импульсов и раздает команды исполнительным механизмам. Именно так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена нового элемента составляет не более 600 рублей.

Основные признаки поломки

Если придёт в негодность датчик коленчатого вала, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает прибор не более 5 минут. В том случае, если не появляется сигнал от датчика, блок управления переводится в аварийный режим работы. Потом анализируется только датчик на коленчатом валу, впрыск топлива подаётся в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки поломки датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Затруднённый пуск двигателя. В лучшем случае он запустится за 3-5 секунд.
4. На приборной панели загорается лампа Check Engine.
5. Нарушение диагностики ЭБУ и систем.
6. На бортовом компьютере появляются ошибки Р0343 или Р0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Нужно учитывать, что сбой в работе может произойти также при обрыве ремня газораспределительного механизма, неверной установке меток. А также при чрезмерном износе шестерен на распределительном и коленчатом валах.

Ошибки бортового компьютера

Ошибка под номером Р0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно выполнить диагностику системы управления ДВС можно, воспользовавшись самым простым сканером, работающим по К-линии или протоколу OBD-II. Но лучше доверить эту работу профессионалам, у которых имеется качественное оборудование.

Самая точная проверка датчика фаз ВАЗ-2114 (8 клапанов) — это установка заведомо исправного прибора. Но учтите, что нужно приобретать и датчики для 8-клапанных моторов. Те, что ставятся на 16-клапанных, имеют иную конструкцию. У них выходной сигнал отличается.

Снятие прибора

Чтобы снять датчик фаз, нужно найти место, в котором он установлен. Располагается он за корпусом воздушного фильтра. Крепится к двигателю всего одним болтом.

Для демонтажа нужно выполнить следующие манипуляции:

1. Отсоединить от аккумуляторной батареи минусовую клемму. При этом полностью очистится оперативная память ЭБУ, ошибка сотрется. Если не отключать аккумулятор, после осуществления замены датчика фаз на ВАЗ-2114 (8 клапанов) все равно появится ошибка, и двигатель будет работать неправильно.
2. Отключите от прибора колодку с проводами.
3. При помощи ключа на «10» нужно выкрутить болт, которым крепится корпус датчика. Желательно использовать накидной ключ или торцовую головку.
4. Аккуратно снимите датчик.

Вот и все, теперь можно устанавливать новый прибор. Процедура замены очень простая, и сможет ее выполнить даже неопытный водитель. При демонтаже не применяйте ударный инструмент – вдруг датчик исправен, а вы его случайно повредите.

Установка нового датчика фаз

Прежде чем производить установку нового прибора, нужно тщательно очистить под него посадочное место. Использовать герметики не стоит, так как толку от них мало – имеется стыковочное колечко, которое защищает от проникновения посторонних частиц. А если нанесете герметик, то при следующей разборке снять датчик будет сложно. Да и остатки герметика могут попасть в систему смазки и натворить там бед.

Поэтому просто устанавливаете на место датчик фаз ВАЗ-2114 (8 клапанов). Проверку работы устройства нужно проводить после подключения минусовой клеммы к аккумуляторной батарее. Сразу же обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема была не в датчике, а в проводах его подключения.
