Датчик температуры ваз 2114 инжектор 8 клапанов

Лада 2114 Серебро › Бортжурнал › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции “Тропики”, 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).

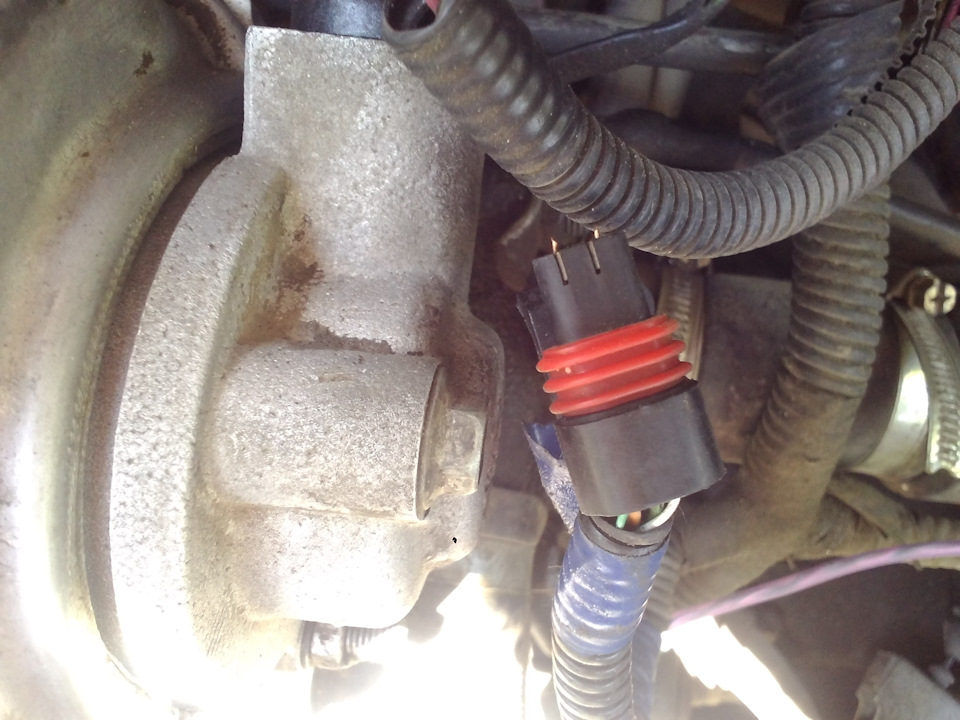

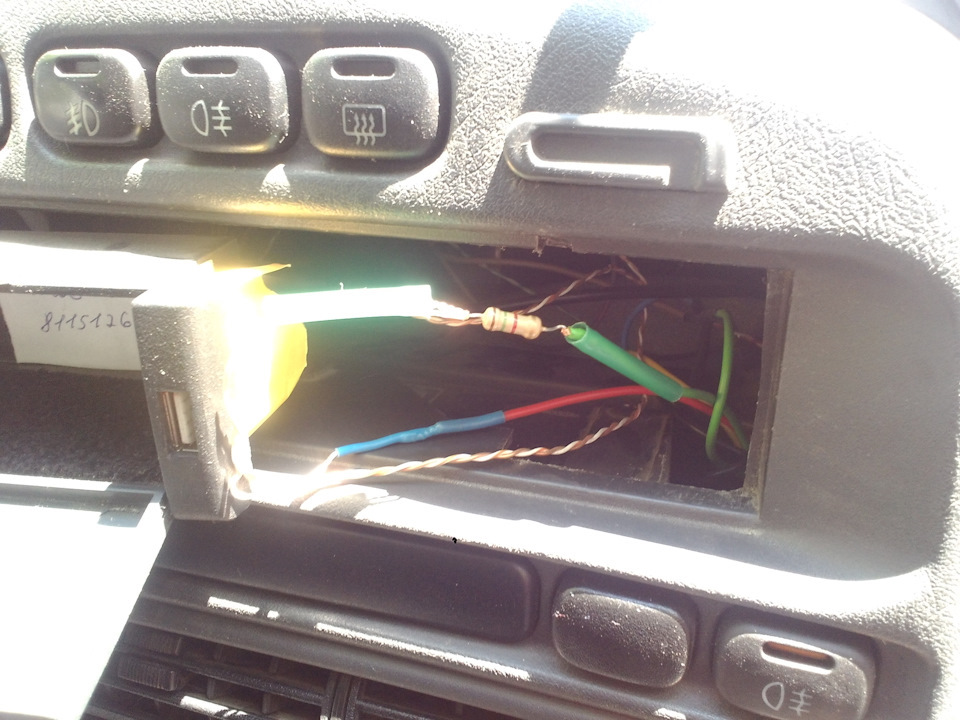

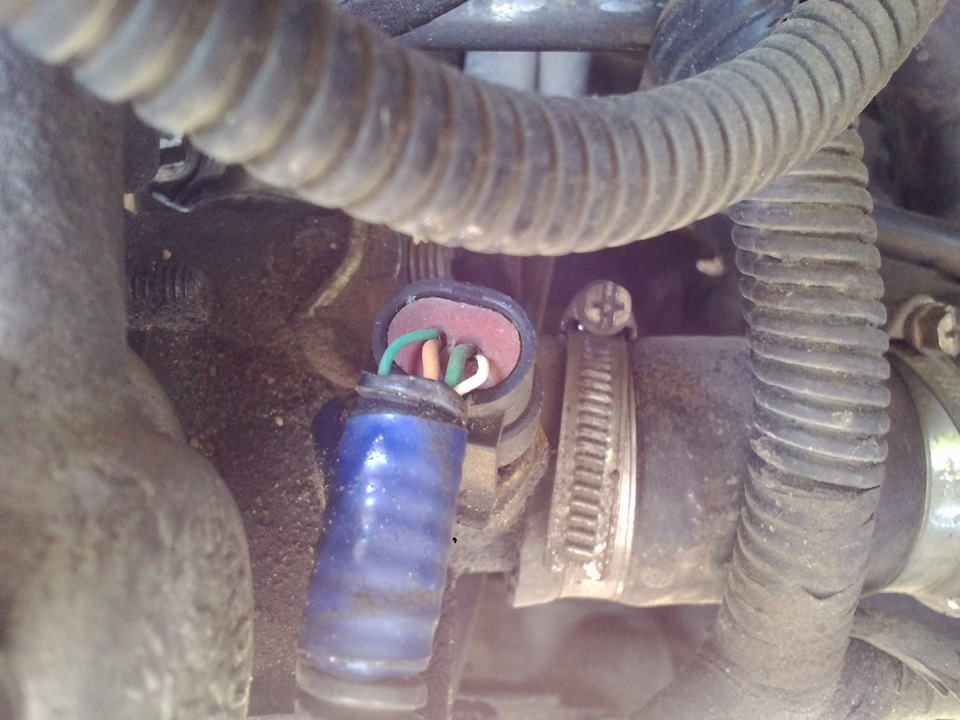

Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

Времени ушло примерно минут 30.

Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже! 🙁 Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

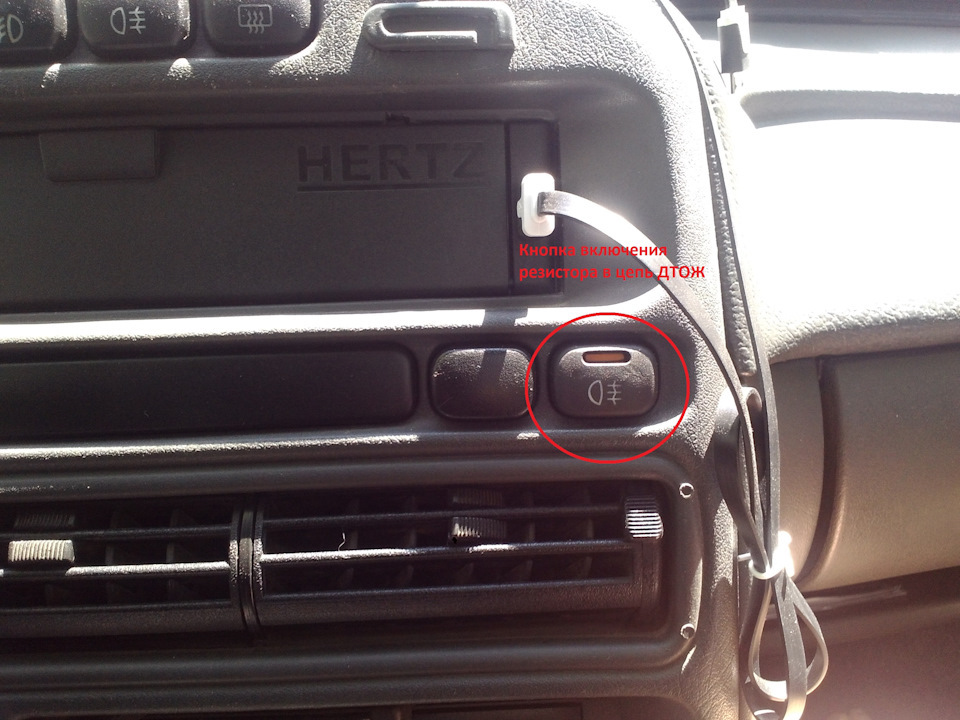

А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т.к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

Датчик температуры ВАЗ 2114

В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).

Читать еще:  Датчик скорости ваз 2109 инжектор

Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.

Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.

Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

  • Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.


Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Название Каталожный артикул Цена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор 2115-3811053 от 350
ДТНВ (оригинал) 2115-3828210
2115-3828210-02
2115-3828210-03
от 350 – 400

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как самостоятельно заменить

  • Рожковой ключ на «19»;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый «измерительный прибор».
  • Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
  • Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Последовательность действий при замене ДТОС своими руками:

  • ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
  • Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
  • Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
  • На штатное место вставляем новый, привинчиваем, надеваем клеммы;
  • Собираем конструкцию в обратной последовательности;
  • Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

labavto.com

Перегрев двигателя на ВАЗ 2114 серьезно сказывается на его техническом состоянии, поэтому нужно следить за температурой мотора. Данная статья посвящена устройству, с помощью которого можно отслеживать вероятность перегрева двигателя на ВАЗ 2114 инжектор, — датчику температуры охлаждающей жидкости (ДТОЖ).

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Место расположения измерителя на ВАЗ 2114

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Типичные признаки поломки ДТОЖ

Все возникающие в цепи неисправности спустя некоторое время заносятся контроллером в виде кода в память ЭБУ.

Сигнал о возникших неисправностях в двигателе поступает на панель приборов в виде горящей контрольной лампочки «CHECK ENGINE».

Признаки неисправности измерителя на ВАЗ 2114:

  • включение вентилятора, когда двигатель холодный;
  • увеличивается расход топлива;
  • возникают проблемы с запуском прогретого двигателя.
  • отсутствие контакта с устройством;
  • разрыв контактов, нарушение изоляции;
  • отказ датчика;
  • не работает вентилятор, когда это необходимо.

Прежде чем менять ДТОЖ на ВАЗ 2114, нужно убедиться, что причина неполадок именно в нем. Неисправность может быть вызвана нарушением целостности предохранителей, неисправностью вентилятора.

Проверка работоспособности датчика

Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры охлаждающей жидкости для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

    Для проверки нужно завести двигатель и посмотреть показания на панели приборов. Если стрелка указателя достигает максимального уровня, а двигатель остается холодным, необходимо отсоединить датчик.

Процесс отсоединения провода от измерителя

Если после этого стрелка достигла минимального уровня, то это свидетельствует о неисправности прибора и необходимости его замены.

  • Если при отключенном устройства стрелка остается на максимальном уровне, следует осмотреть контакты устройства. Возможно, что они замыкают на массе машины.
  • После включения зажигания мотор равномерно прогревается, а стрелка указателя либо лежит на нуле, либо скачет в разные стороны, следует проверить предохранители.
  • Если предохранители в норме, нужно замкнуть контакт на массу автомобиля. Если после включения стрелка указателя резко подскочила вверх, значит, неисправен датчик.
  • Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

    Для этого необходимо выполнить следующие действия:

    1. Чтобы добраться до датчика на ВАЗ 2114, нужно снять фильтр для воздуха.
    2. Отсоединяем отрицательную клемму от АКБ.
    3. На следующем шаге нужно слить охлаждающую жидкость из радиатора.
    4. Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

    Выкручивание прибора руками

    Проверка на работоспособность состоит из следующих шагов:

    1. Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
    2. Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
    3. Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
    4. Далее нужно нагревать жидкость и снимать показания омметра и градусника.

    Проверка устройства мультиметром

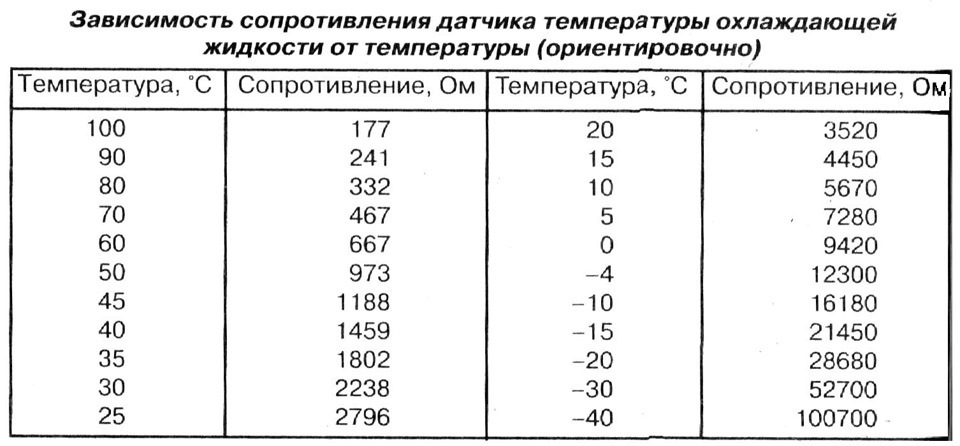

    Таблица показаний для исправного прибора:

    Температура, градусы Сопротивление, Ом
    20 3520
    40 1459
    60 667
    80 332
    100 177

    Если показания отличаются от приведенных значений в таблице, значит, его нужно менять. Данное устройство ремонту не подлежит. Если показания датчика совпадают, то причину нужно искать в неисправности другого устройства, например, термостата.

    Извините, в настоящее время нет доступных опросов.

    Видео «Замена ДТОЖ на классике ВАЗ»

    В этом видео от Василия Калугина демонстрируется процедура замены измерителя температуры охлаждающей жидкости на ВАЗе классике.
