Как прозвонить датчик распредвала

За что отвечает датчик распредвала и его самостоятельная проверка

Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала. Сигналы от указанного датчика подаются на ЭБУ двигателем, который осуществляет коррекцию топливного впрыска и зажигания. Также ДПРВ работает в связке с датчиком частоты вращения коленвала.

Сбои в работе датчика на бензиновых агрегатах, которые проявляются в отсутствии импульса на блок управления, зачастую не позволяют завести двигатель автомобиля. В дизельных моторах запуск может быть осложнен, но возможен. Дизельный двигатель будет работать и даже повторно заводиться после остановки, так как ЭБУ параллельно получает импульсы от датчика частоты вращения коленвала.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Датчик распредвала на дизельном двигателе

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

  • затрудненный пуск;
  • неустойчивую работу двигателя;
  • двигатель трясется, работает перебоями;
  • возможно загорание «check» на панели приборов;
  1. Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
  2. Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.
  • Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
  • Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала. Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
  • Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
  • После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
  • Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.
Читать еще:  Ваз 2114 датчик коленвала признаки неисправности

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.

Датчик положения распредвала, проверка, последствия неисправности

Опции темы
Поиск по теме

Датчик положения распредвала, проверка, последствия неисправности

Всем добрый день!
Проверяем датчик положения распредвала (ДПРВ).

Отсоединяем разъем, включаем зажигание, проверяем цепь.

Цепляем ДПРВ напрямую к АКБ.
Тестер цепляем к холостому контакту.

Проверяем ДПРВ.
Подносим металлический предмет к магниту ДПРВ.

Значение на тестере должно измениться.
В нашем случае не меняется.
Диагноз: ДПРВ мертв (предполагается).

Последствия неисправности ДПРВ:

1. Затруднительный запуск двигателя, ошибки р0340, р0341.

2. При дальнейшей эксплуатации – появления ошибок трансмиссии (коды не сохранились), пропадает тяга (авто переходит в ограниченный но не аварийный режим работы).

3. При сбросе ошибок – возврат к пункту 1, появляется тяга.

P.S. Материал предоставлен для размышления (это не догма). ДПРВ на момент представления материала не заменен на исправный.
Позже будут предоставлены подтверждения либо опровержения данного материала.
Кто желает может самостоятельно проверить: на исправном авто отсоедините от бортовой сети ДПРВ и поэксплуатируйте авто.

Проверка Холла тестерами- это оригинально! Питание бог подаст, да?
Кончайте тут маразмы плодить, серьезно.
P0314 в случае Bosch EDC16C39 НЕ ЗАПИСЫВАЕТСЯ при неисправности датчиков распредвала. Условия записи ИНЫЕ. Хоть бы мануал почитала, писательница 🙂

Последний раз редактировалось AlexW; 23.11.2016 в 23:10 .

Молодец поправил – по пункту 3 сброс ошибок не требуется, достаточно выключить зажигание, вновь завести и вот оно – тяга появилась.
А в остальном посмотрим.

Последний раз редактировалось Mavlina; 24.11.2016 в 04:41 .

Признаю, что таким способом проверить датчик не получится, поскольку на сигнальном проводе должно быть напряжение меньше чем 12В.
Снятый датчик можно проверить с помощью тестера на сопротивление.
На импульс дпрв можно проверить через прокалывание проводов и подключения тестера.
В моем случае: сопротивление в дпрв отсутствует.

Для особо непонятливых:
Условия установки кода неисправности P0341:
Отклонение фазы (последовательность сигнала: высокий – высокий – низкий – низкий, проблема зубьев или шума) больше 12 раз.
Тут ХОТЬ СЛОВО об обрыве цепи датчика есть. Что Вы там тестерами-то измеряете. Какие-такие сопротивления? Когда датчик в обрыве будет ДРУГОЙ DTC.

Не понятно. Ошибка Р0340.
Датчик сгорел – однозначно .
В магазинах Кемерово датчика нет. Заказали, датчик пришел, установили – тоже самое.
Были у диагноста. Диагност произвел диагностику c Tech2. Ошибка та же. Обороты считываются. Заключение – нет синхронизации, нужна более серьезная диагностика (к концу следующей недели).
Возможные причины неисправности: электрическая цепь, блок управления, ГРМ, все нужно проверить.
Далее интереснее – пригласили автоэлектрика:
Сопротивление датчика – около 700 Ом;
Питание датчика – более 12В;
Напряжение на “импульсном” разъеме подключения датчика – 5В, говорит, что не должно быть более 2В.
Нужны схемы – корче перерыв в поиске причины неисправности, но хоть есть предположения:
– неисправность блока управления двигателя;
– программный сбой;
– проскок ремня ГРМ (маловероятно – на этом сходятся все мнения).

Записались на
Далее инт
ровал разводит руками, мол проблема может быть в чем угод

Обращение к AlexW:
1. Какую прошивку и для какого региона Вы установили на мою машину?
2. Почему в прошивке, которую Вы установили, напряжение на свечи накала – 2В, хотя на номинальное напряжение для свечей накала -4В?

Прошу честного ответа с учетом следующих условий:
1. Цель форума – помощь форумчанам, накопление полезной информации;
2. Самоутверждение и извлечение прибыли – противоречит целям форума.

Алекс, Вы очень умный и делитесь своими знаниями неохотно – это пугает.
Форумчане потому и обращаются к форуму, чтобы по большей части решить проблему самостоятельно. Совет: “Вам к диагносту” приемлем только в случае наличия неразрешенной проблемы.
Есть желание помогать – помогайте.
Нет желания помогать – не помогайте, молчите, банить других – не приемлемо.
Чем более Вы помогаете – тем более к Вам обращаются.

Обращение к AlexW:
1. Какую прошивку и для какого региона Вы установили на мою машину?
2. Почему в прошивке, которую Вы установили, напряжение на свечи накала – 2В, хотя на номинальное напряжение для свечей накала -4В?

Прошу честного ответа с учетом следующих условий:
1. Цель форума – помощь форумчанам, накопление полезной информации;
2. Самоутверждение и извлечение прибыли – противоречит целям форума.

Читать еще:  Датчик температуры ваз 2110 инжектор 8 клапанов

Алекс, Вы очень умный и делитесь своими знаниями неохотно – это пугает.
Форумчане потому и обращаются к форуму, чтобы по большей части решить проблему самостоятельно. Совет: “Вам к диагносту” приемлем только в случае наличия неразрешенной проблемы.
Есть желание помогать – помогайте.
Нет желания помогать – не помогайте, молчите, банить других – не приемлемо.
Чем более Вы помогаете – тем более к Вам обращаются.

Ответ:
1) Euro-II/III по описанию производителя. В каких регионах применялась лучше задать изготовителю, я могу и ошибиться, GM явно лучше этот вопрос знает.
2) Адресуйте этот вопрос к изготовителю- GM. Так как прошивка у Вас СТОКОВАЯ. И я никакого отношения не имею к тому какие там настройки. Тем более что напряжением на свечах управляет НЕ МОТОРНЫЙ КОМПЬЮТЕР, и потому прошивки в ECM к Вашему вопросу вообще отношения не имеют :):)

P.S. Я с какого перепугу я вообще должен делиться с кем-то чем-то. Коммунизма в стране вроде бы нет, или я ошибаюсь?
P.S. Number 2. В отношении “решить проблему самостоятельно” всегда стоить помнить, что потом будет цена x2 потому что “Вы это уже чинили сами” 🙂

Последний раз редактировалось AlexW; 02.12.2016 в 17:13 .

Den1824 › Blog › Простой пробник датчиков фаз и коленвала.

Всем привет.
Подкинули мне работенку — проверить кучу датчиков фаз и датчиков коленвала от наших отечественных автомобилей.
Полноценную проверку датчиков можно провести только с помощью осциллографа, но у меня стояла задача быстро отсеять гарантированно неработающие датчики, а датчиков было очень много.

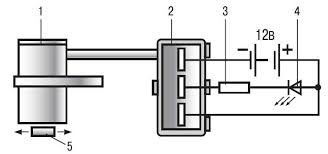

Типичная схема проверки датчика фаз (основанного на датчике холла) выглядит вот так

На просторах Ютуба и других ресурсов можно найти разные реализации подобной проверки, кто на что горазд.

Индукционные датчики коленвала представляют собой катушку с большим количеством витков и намагниченным сердечником, и на выходе при его работе сигнал представляет синусоиду, т.е. есть и отрицательная и положительная полуволны. И проблемы у них обычно — короткозамкнутые витки, размагничивание сердечника (падает амплитуда выходного сигнала) или обрыв обмотки.

Идею устройства родилась мгновенно.
Но сразу возникла проблема — их разъемы, они разные у датчиков, но одинаковые по конструкции, и городить метелку с ответными разъемами мне не хотелось.
Решение нашлось быстро, когда осматривал монтажный блок от Калины.

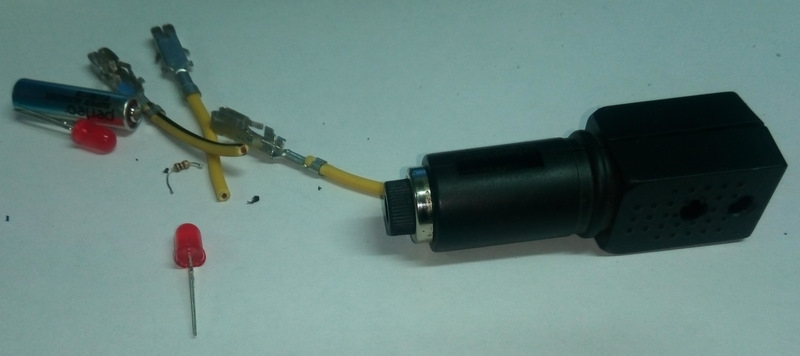

Собственно для нашего пробника требуется совсем немного:
3 контакта монтажного блока
2 красных светодиода, лучше матовые
1 резистор сопротивлением 1кОм
1 батарейка типа А27 напряжением 12В
корпус для пробника — я использовал штекер в гнездо прикуривателя.
провода и немного термоусадочной трубки, желательно трех цветов.

Подобные контакты, как на фото очень прочно сидят на контактах датчика. Выступающие части, которые могут продавливать термоусадку просто можно спилить.

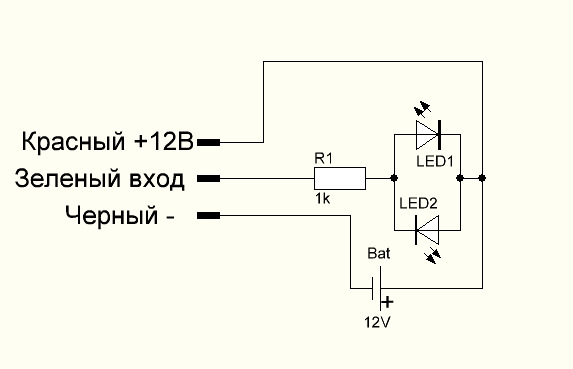

Само устройство собирается по этой схеме.

Я использовал навесной монтаж, так как схема очень простая.

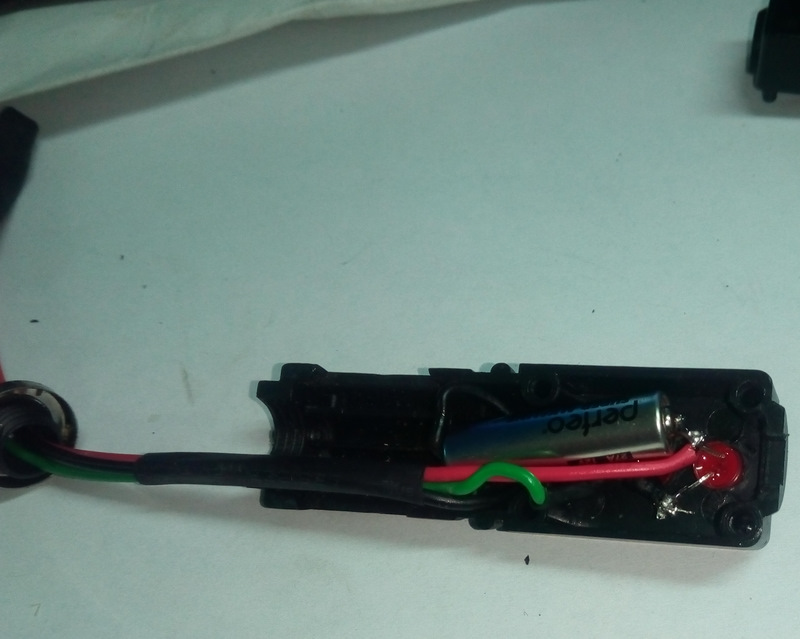

После сборки получаем вот такой пробник.

Выключатель ему не требуется, главное правильно заизолировать контакты, можно один из проводов + или — сделать немного короче.

Как видим, схема отличается от приведенной для проверки датчиков фаз только наличием дополнительного светодиода.
Для проверки датчика фаз просто подключаем в соответствии с его выводами — плюс к плюсу, минус к минусу, а выход датчика к входу пробника, распиновку датчика легко найти в интернет. Перемещаем вблизи стержня датчика пинцет или отвертку. Если датчик исправен, светодиод должен кратковременно загораться. Если светодиод не горит, датчик неисправен.

Проверка индукционного датчика коленвала.
Смотрим распиновку датчика и подключаем к нему зеленый и черный провод, если обмотка не имеет обрыва, то загорится светодиод. Т.е. при замыкании черного и зеленого через сопротивление проверяемой цепи пробник работает как простейшая прозвонка.
Теперь отключим черный провод и подсоединим красный (т.е подключен зеленый и красный) к датчику.
При прикасании массивного металлического предмета к стержню датчика достаточно ярко вспыхивает один светодиод, при отрыве металлического предмета от стержня датчика вспыхивает другой светодиод. Также свечение светодиодов должно быть заметно при перемещении массивного металлического предмета на расстоянии 1-1,5мм от стержня датчика.
Если вспышки светодиодов едва видны при касании или их нет совсем, то датчик неисправен.
Заметьте нужно использовать достаточно крупный металлический предмет — гаечный ключ, пассатижи, и т.п.

Читать еще:  Как проверить датчик вентилятора

В итоге, получился простейший очень компактный пробник.
Также с помощью него были найдены температурно-нестабильные датчики фаз, т.е перестающие работать при прогреве двигателя, датчик закреплялся в импровизированном держателе и постепенно прогревался феном до 70 градусов, температура датчика измерялась инфракрасным термометром, при прикасании к стержню датчика светодиод не вспыхивал, рабочие датчики продолжали работать.

Как проверить датчик положения распредвала?

Датчик, контролирующий размещение распредвала на автомобиле, является важным элементом. От функциональности данного устройства зависит работоспособность всего узла. ДПРВ, он же датчик фаз – это электронный компонент, который отслеживает положение распредвала в определенных интервалах времени. Сигналы с датчика направлены в механизм, управляющий машиной – ЭБУ и в простонародии «мозги». Происходит замыкание зубчика, установленного на валу. Моментально компьютер оповещают относительно размещения поршня. Это позволяет четко осуществить впрыск, чтобы сформировалась необходимая смесь.

Датчик положения распределительного вала во всех ДВС автомобилей, на которых он устанавливается, чаще всего имеет один и тот же алгоритм работы и завязан он на, так называемом, эффекте Холла – в тот момент, когда полупроводник проходит сквозь постоянное магнитное поле, в нем изменяется вектор направления заряженных частиц. Если говорить конкретно про принцип работы ДПРВ, то проще всего объяснить это так: в самом датчике находится магнит, который создает магнитное поле, в свою очередь, на зубьях колеса распредвала размещен металлический зуб(его еще называют репером). Как только этот зуб проходит зону действия магнитного поля, то создается импульс напряжения на сигнальном контакте датчика положения распределительного вала, который, в свою очередь, уже идет на обработку в “мозги” двигателя.

Стоит определить симптомы поломок рассматриваемого датчика. В сервисе пользуются специальным прибором – осциллографом. Эксплуатируя авто, попадает грязь на установку – датчик неправильно функционирует, появляются расхождения в показателях. Как правило, главными симптомами являются: учащенный стрекот топливных форсунок, троение двигателя на холостых оборотах, увеличение расхода топлива на 20-30%, подтупливание на низах, богатая топливная смесь и как ее следствие – резкий запах из выхлопной трубы. Так же, если датчик не просто барахлит, а полностью вышел из строя, то двигатель не заведется, либо заведется, но ДВС через короткое время заглохнет.

Теперь о том, где обычно на автомобилях устанавливается ДПРВ? Определить точное положение ДПРВ поможет книга по ремонту и эксплуатации конкретно вашего автомобиля, но, как правило, он находится либо в районе звезды распредвала, либо на задней крышке распредвала. Частенько бывает, что на некоторых автомобилях добраться до необходимого датчика достаточно сложно и трудозатратно.

Но, если Вы все таки добрались до датчика, то вот алгоритм, который позволит своими руками продиагностировать его:

1. Для проверки целостности проводки, которая подключается ДПРВ к электроцепи, отключим фишку от датчика;

2. Включаем зажигание автомобиля;

3. Замыкаем цепь через вольтметр. В том случае, если цепь имеет напряжение, то это означает, что проводка целая. Если в цепи напряжения нет, то нужно искать обрыв в проводке.

4. Первый измерительный щуп вольтметра замыкаем на 12В, второй на сигнальный контакт датчика;

5. Крутим стартер. В том случае, если стрелка на циферблате вольтметра осталась в состоянии покоя, то это означает, что датчик “приказал долго жить”.

Стоит отметить, что данный метод диагностики датчика распредвала скорее относится к старым автомобилям, которых нельзя продиагностировать через диагностические разъемы. Найти проблему работы датчика в современных автомобилях намного проще и быстрей, подключив к ЭБУ автомобиля диагностическое оборудование, либо к компьютеру, на котором установлено диагностическое ПО. Как правило, об ошибки работы датчика положения распредвала, автомобиль оповестит вас самостоятельно, включившейся сигнальной лампой на приборной панели и появлением симптомов в работе двигателя, о которых я упоминал выше. При подключении диагностического оборудования, если проблемы в ДПРВ, то, скорей всего, обнаружатся ошибки с кодом P0340, P0341, P0342, P0343 или P0344. Подробней об этих и других ошибках можно посмотреть ЗДЕСЬ.

Замена датчика положения распредвала на автомобилях с бензиновым ДВС, если это потребовалось, не вызывает трудностей. Но вот установку ДПРВ в движки с блоком управления, который отвечает за распределение фаз, лучше доверить специалисту сервисцентра. Установка датчика на дизельных двигателях так же имеет свои нюансы, поэтому лучше работу доверить знающему специалисту.

Видео о том, как проверить ДПРВ своими руками:
