Натяжка ремня грм ваз 2114

Как проверить и отрегулировать ремень ГРМ на ВАЗ 2113, 2114, 2115

Рекомендуется проверять ремень привода ГРМ каждые 15000км при проведении очередного ТО.

Для выполнения данных работ вам потребуется ключ для натяжения ремня привода ГРМ.

  1. При помощи ключа на 10 откручиваем 3 болта крепления передней крышки ремня привода ГРМ.
  2. Приподнимаем ее вертикально вверх и снимаем с двигателя.
  3. Крутим коленвал и визуально проверяем состояние ремня. Коленвал можно прокручивать ключом на 17 или 19 за болт крепления шкива. Визуально ремень должен быть чистым. Если на ремне заметы потертости, трещины, расслоения – его однозначно нужно менять.
  4. Попробуйте повернуть ремень на 90 градусов двумя пальцами. Тянуть нужно на участке между шкивами коленчатого и распределительного валов, прилагая усилие 15–20 Н·м (1,5–2,0 кгс·м). Если провернуть не получается, значит ремень перетянут. Если же ремень можно развернуть на больший угол – натянут слабо. Внимание! Регулировать ремень нужно на холодном двигателе. Перетянутый ремень приводит к сокращению срока службы самого ремня, подшипников натяжного ролика и насоса охлаждающей жидкости. Слабое натяжение ремня может привести к перескакиванию ремня через зубья распредвала.
  5. Для того, чтобы проверить взаиморасположение распревала и коленвала нужно установить поршень 1го цилиндра в ВМТ такта сжатия. Для этого:

а) Нужно снять заглушку в верхней части картера сцепления.

б) В этом окошке отверткой поворачиваем коленвал за зубья венца маховика

до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

8.Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2–41,2

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Видео по теме:

Ремень привода ГРМ — проверка состояния и регулировка натяжения

Ремень привода газораспределительного механизма следует проверять при проведении ТО автомобиля – каждые 15000 км.

Для выполнения работы потребуется ключ для натяжения ремня привода ГРМ.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. “Подготовка автомобиля к техническому обслуживанию и ремонту).

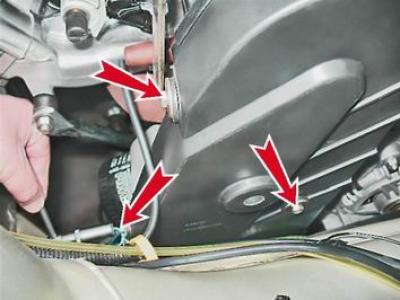

2. Ключом на 10 мм отворачиваем три болта крепления передней крышки ремня привода ГРМ.

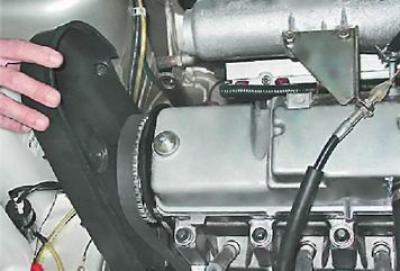

3. Приподнимаем крышку вертикально вверх, после чего снимаем с двигателя.

4. Вращая коленчатый вал, внешним осмотром проверяем состояние ремня.

Замечание: Коленчатый вал можно вращать накидным ключом на 17 мм (на части автомобилей на 19 мм) за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует вынуть резиновую заглушку из отверстия картера сцепления (см. “Ремень привода ГРМ – замена”).

Ремень должен быть чистый – без грязи и масла на его поверхности. Ремень с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда необходимо заменить (см. ниже, “Ремень привода ГРМ – замена”).

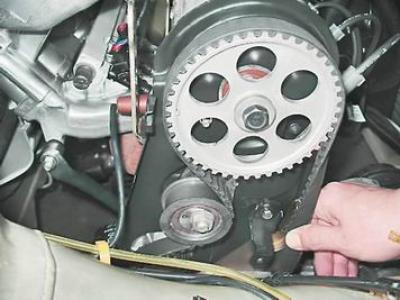

5. Двумя пальцами пробуем повернуть ремень на 90° на участке между шкивами коленчатого и распределительного валов, прилагая к нему усилие 15-20 Н·м (1,5-2,0 кгс·м).

Если прилагаемого усилия не хватает, чтобы повернуть ремень на требуемый угол, то ремень перетянут; если ремень можно развернуть на больший угол – он натянут недостаточно.

Предупреждение! Регулировать натяжение ремня следует на холодном двигателе. Чрезмерное натяжение ремня, попадание на него масла и грязи сокращает срок службы ремня, а также подшипников натяжного ролика и насоса охлаждающей жидкости. При слабом натяжении ремня возможно его перескакивание через несколько зубьев шкива распределительного вала.

6. Чтобы проверить взаимное положение распределительного и коленчатого валов, устанавливаем поршень первого цилиндра в ВМТ такта сжатия. Для этого:

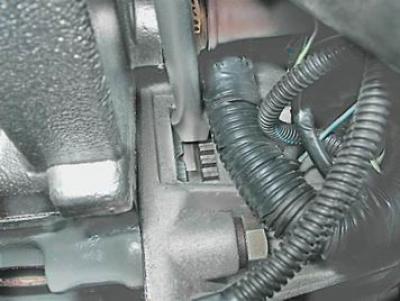

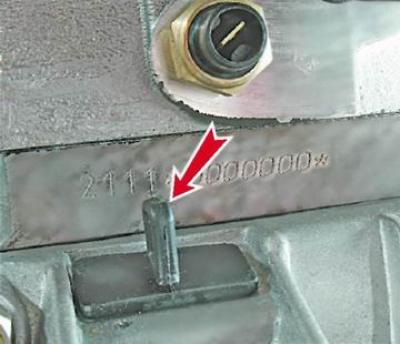

а. Снимаем резиновую заглушку, установленную в верхней части картера сцепления.

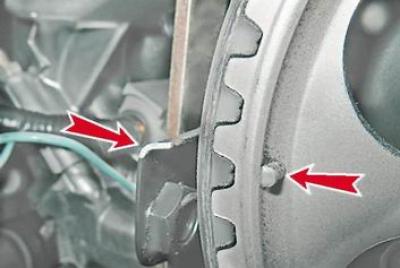

б. Через образовавшееся окно шлицевой отверткой с широким лезвием поворачиваем коленчатый вал за зубья венца маховика.

Читать еще:  Замена цепи грм форд мондео 3

. до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

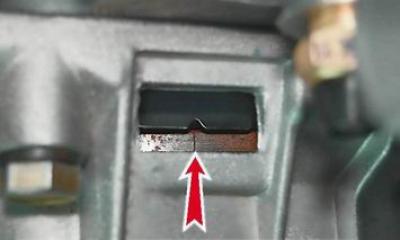

При этом метка на маховике должна совместиться с центром шкалы.

Рекомендации: Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

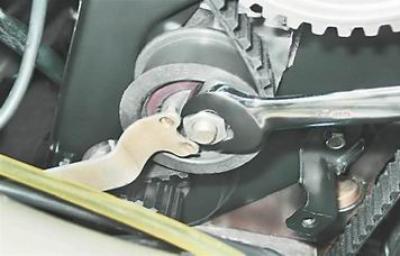

8. Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2-41,2 Н·м (3,4-4,2 кгс·м).

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Как выставить метки грм на ВАЗ 2114: тонкости процедуры

Специалист на СТО или бывалый автолюбитель, который уже несколько раз выполнял данную процедуру, сможет заменить ремень ГРМ за несколько минут. Другое дело автовладелец, который столкнулся с этим впервые и не знает, как выставить метки ГРМ на ВАЗ 2114. В этом случае процесс займет куда больше времени.

При этом, чем лучше человек знает саму схему работы двигателя и функции, которые выполняет заменяемая деталь, тем ему легче будет разобраться в особенностях и тонкостях замены. Поэтому давайте разберемся с теорией.

Что такое ГРМ?

ГРМ он же газораспределительный механизм – это деталь, отвечающая за синхронизацию фаз впрыска и газораспределения в силовом агрегате машины. Чтобы вся система работала, как единое целое, необходимо совместить специальные метки, являющиеся точкой ручной синхронизации газораспределения.

Наиболее часто они сбиваются при замене ремня ГРМ или его разрыве на работающем двигателе. Если не перепроверить совпадение меток, то двигатель будет работать неправильно, а значит, придется снова снимать ремень и все настраивать.

ПРИМИТЕ ВО ВНИМАНИЕ! У ГРМ есть две пары меток, одна из которых находится на шкивах, а вторая возле блока. Они должны совпасть при крайнем верхнем положении первого или четвёртого цилиндра.

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

    1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).
    2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.

  1. Откручиваем все крепежи и окончательно демонтируем колесо.
  2. Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

ВАЖНО! Некоторые считают, что если при замене самого ремня зафиксировать положение валов, то дальнейшую регулировку производить не нужно, это не совсем правильно. Грамотный автолюбитель вместе с ремнем ГРМ меняет еще и регулирующий натяжение ролик вместе с сальником на коленвале. Первый — имеет свойство быстро изнашиваться и оставляет вероятность порвать совсем новый ремень, а второй это просто болезнь всего семейства ВАЗ, со временем он подтекает и машина начинает «кушать» масло.

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

    1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
    2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
    3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
    4. Помощник переключает передачу КПП на «нейтральную».
    5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.
Читать еще:  Форд фокус замена грм

  1. Проверяем наличие совпадения установочной метки задней крышки с отметкой находящейся на шкиве распредвала, если они совпадают, то можно раскрутить гайку ролика, затем скидывайте сам ремень.
  2. Ставим новый ремень — начинаем с ролика, затем надеваем его на шкив помпы и в последнюю очередь на шкив коленвала.
  3. Регулируем натяжение, для этого проворачиваем регулировочный ролик против часовой стрелки.
  4. Снова аккуратно проворачиваем коленвал, чтобы метки попали в прежнее положение (они 100% собьются при надевании нового ремня и регулировке натяжки).

Второй этап (контрольно-завершающий)

  1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
  2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Как часто менять ролик и ремень

Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.

Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально заводской детали. «Левую» помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.

Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.

Следовательно, с учетом вышеописанных данных можно прийти к умозаключению, что менять ремень, ролик регулировки и сальник необходимо каждые 40 тыс. км, а через одну замену вместе с ними ставить и новую помпу, если не произошло непредвиденных поломок.

Полезное видео

С дополнительной информацией вы можете ознакомиться на видео ниже:

В завершение

Исправная работа системы ГРМ это залог надежной и правильной работы двигателя. Поэтому стоит очень внимательно относиться как к уходу за этой системой и ремнем, так и к ее защите. Многие отечественные автолюбители любят ездить без защитного кожуха чего нельзя делать ни в коем случае, если не хотите сократить цикл замены вдвое.
