Замена грм киа пиканто

Замена ремня ГРМ Киа Пиканто

Замена ремня ГРМ Киа Пиканто занимает примерно 3 часа времени. Необходимые ключи в этом процессе на 10 и 12 мм. Если на автомобиле установлена механическая коробка передач, шкив раскручивается с основного механизма путем подпирания педали тормоза, предварительно поставив в первую передачу. Если открутить не удается, удлиняем рычаг добавочной трубой. Для осуществления подобной передачи в автоматической коробке передач необходим специальный гайковерт ударного типа.

Шаг 1
Автомобиль устанавливаем на ручной тормоз и подпираем колеса. Демонтируем колесо спереди с правой стороны, а под другие — устанавливаем опору. Отвинчиваем несколько болтов защитного корпуса мотора, другую часть просто ослабеваем. Это даст возможность выдвинуть защиту и прокрутить ее в сторону.

Шаг 2
Чтобы снять боковую защиту, также откручиваем ряд болтов и ослабеваем. Вынимаем два болта спереди и несколько болтов со стороны колеса. Отвинчиваем несколько саморезов, которые крепят расширительную емкость.

Патрубки не демонтируем, просто отодвигаем в сторону, чтобы не мешали процессу замены.

Шаг 3
Устанавливаем под двигатель подпорку.

Откручиваем несколько болтов крепления шкива водяного насоса.

Требуется значительное усилие и ключ высокого качества на 10 мм. Если открутить не удается, помогаем вторым ключом на 10 миллиметров, который вставляем с другой стороны. Таким образом, можно открутить два винта, однако шкив следует удерживать от движения.

Шаг 4
Вынимаем ремни всех механизмов, используя соответствующую схему демонтажа.

Для этого ослабеваем фиксаторный винт к вращению оси и ослабеваем натяжение ремней, затем скидываем. Отвинчиваем несколько болтов крепления и вынимаем.

Шаг 5
Выставляем шкив на метки и вынимаем крышку, расположенную в нижней части.

В качестве этого отвинчиваем несколько болтов.

При снятии ГРМ в автомобиле с автоматической коробкой передач используем специальный гайковерт, помогающий снять шкив.

Шаг 6
С нижней стороны также виднеется 3 закрепляющих болта, которых необходимо открутить. Получаем доступ непосредственно к ремню. Кроме того откручиваем датчик коленчатого вала, скидывая для этого ремень, вынимаем ролик. Заменяем ремень и ставим натяжение согласно руководству по эксплуатации автомобилем.

Если предстоит снятие второго ролика, то усик вместе с пружинкой соскакивает. Обязательно поставьте его в обратной последовательности.

Собираем. Процесс замены ремня ГРМ Киа Пиканто можно считать завершенным.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Замена ремня ГРМ Киа Пиканто

Периодичность замены ремня ГРМ на Киа Пиканто составляет 60,000 км пробега или каждые 4 года (исходя из того, что случится быстрее). Вместе с тем, проверку ремня ГРМ рекомендуется осуществлять каждые 10,000 км.

Видеоматериал

Видео наглядно покажет, как заменить ремень газораспределительного механизма, ролики и вспомогательные элементы, а также поведает о некоторых тонкостях и нюансах проведения процедуры

Процесс замены

При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины. На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

Кроме того, на нем недопустимы следы масла — оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить. Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

Стоит отметить, что непосредственной процедуре замене ремня ГРМ Hyundai Getz предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

Приступаем к самому процессу. Прежде всего, рекомендуется иметь ям или подъёмник, поскольку потребуется доступ снизу транспортного средства. Итак, в бой:

  1. Демонтируем нижнюю защиту двигателя.
  2. Отщёлкиваем два пистона, которые удерживают защиту и подкрылки.
  3. Откручиваем боковые защитные щитки.
  4. Откручиваем крепления защитной крышки газораспределительного механизма.
  5. Демонтируем верхнюю крышку.
  6. Выставляем ВТМ прокрутив шкив коленчатого вала.
  7. Демонтируем ремень вспомогательных механизмов и снимаем натяжительный механизм.
  8. Демонтируем корпус воздушного фильтра.
  9. Откручиваем крепление опоры мотора.
  10. Проводим полный демонтаж опоры. Стоит помнить, что рекомендуем подставить под мотор упор, на котором он будет держаться.
  11. Снимаем крышку жгутов проводки системы управления мотора.
  12. Демонтируем патрубок вентиляции картерных газов.
  13. Откручиваем крепления крышки ГБЦ.
  14. Демонтируем крышку ГБЦ.
  15. Прокручиваем коленчатый вал, чтобы выставить его по меткам. Делается это до того момента, пока метка на коленвале и метки на распредвалах не станут в правильное положение.
  16. Откручиваем шкив привода вспомогательных узлов.
  17. Откручиваем среднюю крышку ГРМ.
  18. Снимаем крышку.
  19. Теперь, можно открутить нижнюю крышку.
  20. Снимаем нижнюю крышку.
  21. Проверяем совпадение меток.
  22. Фиксируем распредвалы от прокручивания. Для этого можно использовать профессиональные зажимы, но многие автолюбители делают такую «приспособу» с простого швеллера.
  23. Откручиваем натяжитель.
  24. Снимаем ремень.
  25. Откручиваем и меняем натяжной ролик.
Читать еще:  Мазда премаси замена грм

Сборка проводится в противоположном порядке.

Выбор детали

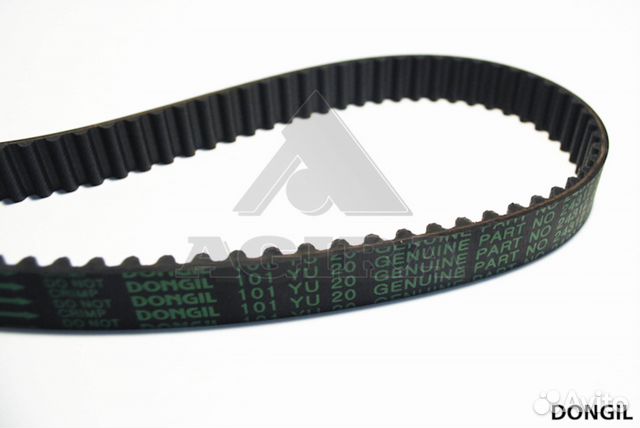

Практически на все автомобили Киа, устанавливаются запасные части Hyundai Motors. При этом Пиканто не стал исключением. Оригинальная ремень ГРМ имеет каталожный номер — 24312-02701 . Средняя стоимость на автомобильных рынках составляет около 3000 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 24410-02550 , стоимостью — 3000 рублей. Направляющий (обводной) ролик ремня ГРМ —
25281-27401 , стоимость — 3000. Запчасти для замены в оригинале составляют около — 4500 рублей.

Вывод

Как видно провести замену механизма привода газораспределения на Киа Пиканто достаточно проблематично, поэтому многие автолюбители делают эти операции на автосервисе. Но, многие владельцы автомобиля уже давно сами научились проводить данные работы самостоятельно в гараже.

Замена ремня ГРМ — KIA Picanto, л., года на DRIVE2

Таким образом, происходит движение распредвала, который регулирует частоту движения клапанов. При исправности системы частота их оборотов должна быть равна.

Это в свою очередь ведет к сбою в работе газораспределительной системы, быстрому нагреванию двигателя и как следствие уменьшению мощности мотора и росту ремень грм kia picanto топливной смеси.

Для надежной и бесперебойной работы мотора необходимо чтобы клапаны закрывались и открывались в одной частоте с поршнями двигателя. Если из-за износа, возникает проскальзывание ремня ГРМ, это может стать причиной обрыва.

Ремень грм kia picanto случае возникновения такой неисправности распределительный вал перестает быть связанным с коленчатым валом и может остановиться совершенно произвольно в таком положении, при котором какой-либо из клапанов газораспределительного механизма будет открыт. В этом случае поршень, двигаясь вверх, может столкнуться с клапаном, что приведет к его деформации.

В этом случае двигателю автомобиля грозит серьезный ремонт. Отвинчиваем несколько саморезов, которые крепят расширительную емкость. Патрубки не демонтируем, просто отодвигаем в сторону, чтобы не мешали процессу замены. Шаг 3 Устанавливаем ремень грм kia picanto двигатель подпорку.

Откручиваем несколько болтов крепления шкива водяного насоса. Требуется значительное усилие и ключ высокого качества на 10 мм. Если открутить не удается, помогаем вторым ключом на 10 миллиметров, который вставляем с другой стороны.

Таким образом, можно открутить два винта, однако шкив следует удерживать от движения. Откручиваем последний болт, про него я вначале писал, я его откручивал гайковертом.

Снимаем последний шкив. Откручиваем три винта крепления нижней крышки.

Замена ремня ГРМ Киа Пиканто

Снимаем ее, получаем доступ к ремню. Проверяем совпадение меток.

Ослабляем болт крепления ролика натяжителя, снимаем натяг ремня отодвинув ролик и затягиваем болт обратно. Откручиваем датчик положения коленвала.

Замена ГРМ KIA Picanto Двигатель G4HG

Скидываем ремень, снимаем ролик. Меняем их натягиваем ремень как написано это в книге. Через колесную арку ослабляем два болта нижнего крепления компрессора кондиционера, и разблокировав винт ослабляем ремень и снимаем. Сняты ремни, кроме ГРМ Поворачивая вправо-влево, снимаем трубку щупа крепится болтом к двигателю.

Снимать всю подушку двигателя не стал, открутил горизонтальный болт подшки, отвернул его вверх, тем самым образовался зазор для вывода ремень грм kia picanto грм. Откручиваем 4 болта на 10, крепящие шкивы ремень грм kia picanto звездочке коленвала. Выставляем метки звездочки коленвала и метку на передней крышке двигателя прилив и метку на шестерне распредвала и прилив на головке блока.

Kia Picanto (2003–2011 гг.): пикантные подробности

Вы задумались над приобретением «Киа-Пиканто» предыдущего поколения? Мы подскажем, на что обратить внимание при покупке и последующей эксплуатации подержанного экземпляра.

Kia > Picanto

Kia Picanto

ИСКУССТВО МАЛЫХ ФОРМ

На вторичный рынок «Пиканто» чаще попадает из женских рук. Отсюда и подход к выбору машины: в первую очередь смотрим кузов. Если заметили следы коррозии, удвойте внимание! Кузов «Пиканто» весьма вынослив, даже после шести лет эксплуатации просто так не зацветет. Ржавчина — верный знак кузовного ремонта.

Читать еще:  Рено дастер когда менять ремень грм

Вторым признаком нередко служит электропроводка. Если версия не самая оснащенная, но на жгуте болтаются лишние колодки, то, вероятно, жгут меняли. Скорее всего, из-за повреждения в аварии. В запчасти поставляют именно такой, единый жгут, рассчитанный на максимальную комплектацию машины, а без веской причины его не ставят: проводка без мультиплекса на редкость надежна.

С электроникой хлопот больше. Возможны отказы датчика скорости, установленного на правом переднем кулаке и формирующего сигнал для спидометра. Вдобавок к подергиванию стрелки в варианте без антиблокировочной системы загорится лампа неисправности двигателя, а с нею — тормозов (сигнал обрабатывается разными блоками управления). В большинстве случаев дефект присущ варианту без упомянутой системы.

Шестидисковый аудиоцентр требует бережной загрузки дисков. Если поспешить, не дождавшись разрешающей надписи Load (загрузка) на дисплее, устройство «подавится». Ремонт обойдется не менее чем в 2000 рублей, однако, по наблюдениям мастеров, горький опыт не учит: те же клиенты возвращаются снова.

Следите за состоянием аккумулятора! На «Пиканто» он крохотный (больший не помещается в гнездо), поэтому в пробках склонен к разрядке. Особенно в условиях «город-ночь-зима-осадки», когда от генератора, работающего на малых оборотах, энергии недостаточно.

С незначительными скрипами обивки можно смириться, — хуже, что нет указателя температуры двигателя. На этой машине нет и тахометра. Впрочем, в версии с автоматом он не столь необходим.

ЧЕРТОВА ШПОНКА

Бензиновые двенадцатиклапанники серии «Ипсилон» способны преподнести неприятный сюрприз: шпонка звездочки привода ГРМ разбивает паз на носке коленвала, вследствие чего сбиваются фазы газораспределения и двигатель в лучшем случае перестает тянуть. С 26 августа 2009 года дефект устранили, усилив соединение сопрягаемых деталей, а на конвейер и в запчасти стали поставлять новый коленвал, с увеличенными на 3 и 4 мм диаметрами ступеней шейки. Но, случись менять деталь, ею одной не отделаешься: кроме шпонки изменения коснулись звездочки ГРМ, задающего диска, шкива привода вспомогательных агрегатов, центрального болта, ведущей шестерни масляного насоса и нижней крышки привода ГРМ. Представляете объем работ по замене и итоговую сумму?

Причина поломки зачастую в небрежной замене привода ГРМ: стоит недоглядеть за центральным болтом — и вот вам результат. Вторая причина — отложение смол на направляющих клапанов, из-за чего возрастает сопротивление вращению распредвала. Советуем регулярно промывать форсунки без демонтажа, ведь при этом очищаются и направляющие.

Допустим, паз на старом коленчатом валу цел, но надо заменить другие детали, упомянутые выше. Не переживайте — их поставляют в запчасти наряду с деталями нового образца. Привод ГРМ по регламенту меняют через 90 тыс. км, но были случаи, когда ремень рвался раньше. Дилеры рекомендуют сократить интервал до 60–75 тыс. км. С такой же периодичностью регулируем зазоры в клапанном механизме. Схема простейшая: винт с контргайкой на коромысле.

На российский рынок шли только бензиновые версии (на фото). А жаль: поставляемый в Европу дизель не только мощнее и экономичнее, но и прослыл надежным.

Порой моторы перегревались, отчего коробилась головка блока. Здесь вина полностью лежит на владельцах, не следящих за чистотой радиатора. Вполне естественно, что, забитый грязью, он не в состоянии поддерживать нормальный температурный режим двигателя.

Самая распространенная ошибка блока управления двигателем указывает на неисправность датчика кислорода, хотя сам датчик тут ни при чем. Виноваты перебои в воспламенении из-за неисправной свечи: излишки топлива попадают в нейтрализатор, что воспринимается датчиком как «богатая смесь» (хотя блок управления уменьшает время открытия форсунок, дабы уберечь нейтрализатор), — и, пока не замените свечи, датчику не будет хватать кислорода. По регламенту свечи положено менять через 30 тыс. км, но порой они едва дотягивают до 15 тысяч.

Читать еще:  Фиат дукато замена грм

КАША С МАСЛОМ

Зачастую свечи виноваты и в подергивании при переключении передач на машине с АКП — по наблюдениям, более чем в 80% случаев. А владельцы, не разобравшись в проблеме, грешат на коробку и стремятся поскорее заменить в ней масло. Производитель рекомендует использовать ESSO JWS 3314 (45000–34D00 по классификации «Киа»), однако купить его в некоторых регионах России невозможно. Даже на заказ! По крайней мере, на это жалуются владельцы на интернет-форуме. Письмо с просьбой разобраться пришло и к нам в редакцию.

Советуем почаще проверять уровень масла в автоматической трансмиссии. За вашу внимательность автомат отблагодарит долголетием и плавной работой.

Выяснилось, что на этом масле свет клином не сошелся. Японский автомат фирмы Jatco был изначально спроектирован для «Ниссана», поэтому в первую очередь годится оригинальное ниссановское масло KLE22–00004 ATF Matic Fluid D, литр которого стоит около 1800 рублей. Приемлемы и другие заменители: Ravenol 4014835714359 (2200 руб./л) или Ravenol 4014835714311 (самый дешевый — 460 руб./л). Также можно использовать оригинальное масло General Motors 93742563 (1750 руб./л). Все они, по сути, аналоги того самого ESSO JWS 3314. А вот заливать Dexron III категорически не рекомендуется! Обращаем на это внимание не только владельцев, но и региональных дилеров. Хотя понять последних можно: не поедешь ведь за тысячи километров в столицу закупать масло. Скорее, это задача представительства компании.

Почти все поломки АКП так или иначе связаны с неквалифицированным обслуживанием и небрежной эксплуатацией. Если регулярно следить за маслом и тепловым режимом агрегата, а также за исправностью систем зажигания и питания двигателя, проблем, скорее всего, не будет. Отказ датчика оборотов выходного вала не в счет: дефект не массовый. Кстати, правый приводной вал машин, выпущенных в феврале 2010 года, меняли по гарантии из-за дефекта обработки в зоне внутреннего ШРУСа. Но и таких авто было немного — около 1600 штук, включая европейский рынок. При тугом переключении МКП регулируем привод. Сцепление в среднем служит 100–120 тыс. км. Если к этому сроку педаль стала ватной, поменяйте заодно вилку сцепления и направляющую втулку.

МЕЛОЧИ ЖИЗНИ

На некоторых машинах 2009–2010 годов выпуска по гарантии меняли шины. Не обязательно все пять, порой пару на одной оси, поскольку лишь в небольших партиях родных шин «Кумхо» был выявлен дефект корда.

Многие детали передней подвески позаимствованы у более тяжелых моделей концерна «Киа-Хёндай», поэтому служат довольно долго. Например, шаровые опоры — более 150 тыс. км.

В передней подвеске заслуживают внимания опорные подшипники стоек. Если при повороте руля слышите скрип и ощущаете дробление, не только замените опоры, но и поставьте пылезащитные крышки нового образца. С последними узел живет без бед. Обычно к 60 тыс. км начинает стучать правый рулевой наконечник. Стойки стабилизатора ходят порой под 120 тыс. км, а втулки — 60 тысяч. Шаровые опоры и сайлент-блоки довольно живучи.

На некоторых машинах, выпущенных до августа 2007 года, неприятно сопел и булькал ГУР. Проблему решили просто: в шланг обратной магистрали вставили жиклер. Важно лишь, чтобы отверстие было с аккуратными фасками. На российский рынок поставляли только машины с ГУРом, а в страны Европы — с ЭУРом. Полезно знать, что стуки в рейке с электроусилителем устраняют заменой пружины, поджимающей скользящий сухарь, — это касается машин до 2007 года выпуска.

Передние тормозные колодки служат 30 тыс. км, задние (только барабанные) — около 60 тысяч. Бывает, коробятся передние диски, проточка помогает не всегда. По естественному же износу их хватает на два-три комплекта колодок. С 2006 года изменили лабиринт крышки тормозного бачка, связывающий полость бачка с атмосферой, — через прежний жидкость довольно быстро загрязнялась. Стоимость километра пробега оказалась самой низкой за всю историю этой рубрики: в целом машина надежна. Конечно, если ухаживать за ней и не экономить на сервисе.

Благодарим ТСК «Автомир Дмитровка» (Москва)

и интернет-сообщество club-picanto.ru

за содействие в подготовке материала.
