Установка кондиционера лада калина

Лада Калина Хэтчбек mini Sport 🙂 › Бортжурнал › Установка кондиционера на калину своими руками. часть1

Свершилась мечта идиота =)
Ещё где-то месяц назад заказал кондиционер и вот он пришёл.

Хочу поделится, если мало кто захочет

По скольку на калине торпеду снимать мало приятного, мне этого дико не хотелось, поэтому пришлось изучить подторпедное пространство, прикинул что можно не снимать и понеслась.

Снимаем белую накладку стойки и откручиваем через карданчик или угловой отвёткой два самореза.

Далее выкручиваем все саморезы, концевик бардачка, лампочку, снимаем воздуховод и тянем торпедо на себя и достаём пластиковую планку.

Лезем под капот. операции такие же как при замене салонного фильтра, но с добавкой что откручиваем сам корпус-приёмник воздушного фильра.

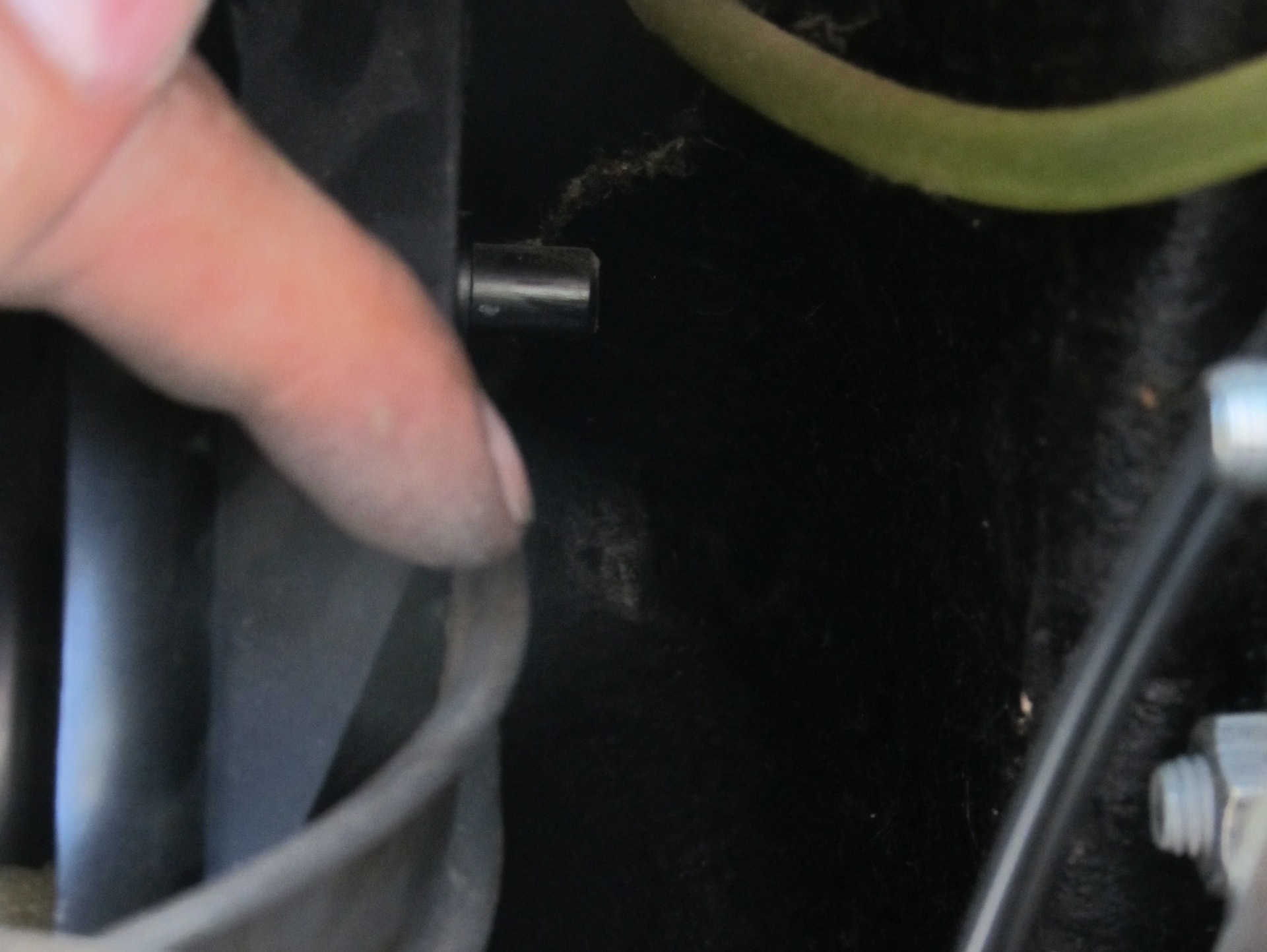

Лезем обратно в салон, там ситуация следующая, по скольку этот приёмник где ещё живёт мотор отопителя держат два самореза по бокам, до левого добраться без проблем, а вот до правого надо постаратся.

Кстати один важный момент, сперва надо проложить проводку тк потом мне пришлось попотеть ибо мешают трубки и прочее. .

В принципе салон можно собирать тк фото с проводкой у меня нет ибо уже было не до фотика.

По скольку на машине есть растяжка с доп. опорой то я решил ей воспользоваться и в итоге мне не пришлось снимать защиту и домкратить двигатель.

но вот тут вышел казус, кронштейн хорошо встал, без особых усилий, нооооо… штатные болты в опоре (один длинный другой покороче) оба доставали до муфты компресора…
Пришлось поменять их местами а длинный подпилить на нужную длинну.

Цена вопроса: 22 000 ₽ Пробег: 49 000 км

Лада Калина Хэтчбек 2008, двигатель бензиновый 1.6 л., 90 л. с., передний привод, механическая коробка передач — тюнинг

Машины в продаже

Лада Калина, 2012

Лада Калина, 2012

Лада Калина, 2012

Лада Калина, 2011

Смотрите также

Комментарии 63

вот оно, а всего-то надо купить машин с кондей =)

На время покупки их не было с кондеем 2008 год если не ошибаюсь,

ясно/понятно…
моя 12 года, брал сразу с кондеем, у нас, хоть и крайний север, но, в +30 с кондеем приятнее =)

На время покупки их не было с кондеем 2008 год если не ошибаюсь,

Что управляет работой кондиционера? ЭБУ или блок климата?

Если кондей не штатный, то блок климата с тросами, для кондея нужен электронный, с моторчиками на заслонках вместо тросов.
Поэтому в комплекте обычно отдельная проводка с датчиками и крутилкой-регулятором. Также кнопка включения подключена к эбу, который управляет реле муфты кондея. Сделано это для:
1. Корректировки смеси эбу при включении кондея и компенсации нагрузки
2. Отключении муфты при “газе в пол”, когда эбу считает, что идет обгон, и освобождает мощность двигателя на это.

Понятно. Можно попробовать короче без ЭБУ запустить…

Кроме комплекта еще что то нужно покупать? Молодец. А вот прошивку контроллера менять надо? Печку я менял. Газовое оборудование поставил. Электроусилитель руля поставил, пора кондюк поставить. А авто менять не хочется.

Это подвиг конечно!
Если замена радиатора печки на калине это посвящение в калиноводы, то установка кандика в калину это 80 уровень крутости из 80-ти!
Считай сэкономил еще 30000 р. за установку-в сервисе за меньшие деньги не взялись бы)))

Читать еще:  Установка кондиционера на фольксваген поло

ЗДОРОВА БРАТАН! подскажи мне, хочу почистить испаритель! как мне до него добраться не сливая фроин! зарание спасибо!

Привет, может речь про антифриз 😕 Фреон это газ

То что было залито у нас в кондиционере!

Ну так прямая дорога на станцию где его откачают тк если понадобится снять испаритель то придётся разгерметизироаать систему

я понял! Я его не буду снимать, или паром почистию!

Так почисти его проще, сними вентилятор отопителя и через салонный фильтр можно помыть и рука пролазит нормально, так же есть всякого рода очистители кондиционеров в аэрозолях которыми можно без разборки его промыть

Спасибо! Буду заниматься! Сегодня

Привет, может речь про антифриз 😕 Фреон это газ

Как проще до него добратьс.

Отпиши где заказал. Молоток…

Доброе время суток. вопрос по поводу прошивки она менялась или заводская?

Как установить кондиционер на Ладу Калину: артикулы запчастей, советы

Каждый автолюбитель хочет иметь кондиционер в автомобиле, когда на улице большая жара. Так, на Ладу Калину – эта функция не предусмотрена заводом изготовителем. Но, народные «кулибины» придумали, как устанавливать кондиционеры, а некоторые производители подхватили идею и начали выпускать универсальные охладительные системы для салона.

Видео по установке кондиционера на Лада Калина:

Данный видео сюжет позволит разобраться с установкой кондиционера на автомобиль, даст рекомендации и советы.

Выбор запасных частей

Комплект запасных частей для установки кондиционера на Калину

Для того, чтобы установить кондиционер на Ладу Калину придется немного купить запасных частей. Итак, что же нам понадобится, чтобы в жаркие дни, чувствовать себя в пути комфортно:

  • Компрессор.
  • Радиатор кондиционера.
  • Ресивер.
  • Испаритель.
  • Блок управления и датчики.
  • Медные или алюминиевые трубки.
  • Сервисные клапана.

Все эти запасные части можно купить раздельно или все в одной комплектации. На Калину такой комплект обойдется владельцу в среднем в 15000-20000 рублей. Но за удовольствие нужно платить.

Схема работы автомобильного кондиционера

Подготовка к работе

Эксперты, автовладельцы, а также производители самых систем автокондиционирования не рекомендуют устанавливать самостоятельно кондиционер в автомобиль. Связано это, в первую очередь с безопасностью, а во-вторых с технической стороной вопроса. Именно поэтому, на инструкциях можно найти такую приписку: «Не рекомендовано (запрещено) проводить установку системы не на автомобильном сервисе».

Схема установки системы кондиционирования на Калине

Если, все же автолюбитель решился на установку, то необходимо детально изучить инструкцию и разложить детали в последовательности на асфальте или земле. Убедится, что комплектация полная, а также придумать и установить крепления на автомобиль.

Процесс установки кондиционера на Лада Калина

Теперь приступим к работе. Начнём установку кондиционера на Ладу Калину:

  1. Демонтируем передний бампер.
  2. Капот лучше всего снять тоже.
  3. На открытой поверхности соберем всю систему, для того чтобы убедиться, что все есть.
  4. Монтируем радиатор. Устанавливается он перед основным радиатором охлаждения.

Монтаж радиатора кондиционера Калина

Подключение осушителя кондиционера на Калину

Если все подключено правильно, то в салоне Лады Калины станет прохладно, а если нет, то необходимо искать неисправность.

Выводы

Стоимость установки системы кондиционирования салона на Ладу Калину составляет около 20000 рублей, плюс к этому необходимо добавить стоимость деталей. Итого, получается, что все система обойдется владельцу 35-45 тыс. рублей. Конечно, это дороговато, но если хочется, чтобы в жару при поезде было прохладно, то экономить не стоит. Установку рекомендуется делать на автосервисе, но если есть возможность и желание, можно попробовать своими руками.

Довольно сложная процедура, но если есть знакомый механик, то в принципе можно и самим установить. Как минимум сэкономите на работе по сравнению с сервисом, да и детали сами выберите.

Поменять кондиционер в машине — задача не из простых. Но при внимательной работе все отлично получается. Я поставил не с первого раза, но зато сэкономил 1500-2000 рублей.

Устройство кондиционера на автомобилях Лада

В зависимости от комплектации автомобиля АвтоВАЗ может комплектовать его отопительно-вентиляционной, либо климатической установкой. На моделях Лада Приора, Гранта, Калина, Ларгус, Веста, Нива 4х4 и XRAY используется однотипные климатические системы. Далее представлена схема расположения всех элементов кондиционера, а также их описание.

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Конденсатор

Радиатор кондиционера. В нем происходит конденсация паров хладагента (фреона) и передача выделившегося при этом тепла в окружающий воздух. Конденсатор находится на рамке перед радиатором системы охлаждения двигателя.

Трубопроводы

Они связывают между собой элементы системы. Имеют торцевое соединения с резьбовой фиксацией.

Терморегулирующий вентиль (ТРВ)

Это трубопроводный дроссель, который понижает давление фреона перед испарителем;

Испаритель

Теплообменник, внутри которого происходит испарение хладагента с поглощением тепла. Блок испарителя устанавливается в корпус печки (блока системы вентиляции, отопления и кондиционирования).

Компрессор

Сжимает рабочую среду — хладагент и поддерживает его движение по холодильному контуру. Располагается он на силовом агрегате под генератором.

Ресивер-осушитель

это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора фреона, поступившего из конденсатора. Находится на конденсаторе.

Датчик давления (ДД)

Этот датчик установлен на трубопроводе высокого давления и посылает сигнал на выключение или включение компрессора при отклонении давления от рабочей величины.

Датчик температуры воздуха салона (ДТВС)

Из-за его расположения его также называют потолочный датчик температуры. Он следит за температурой воздуха в салоне автомобиля.

Контроллер (САУКУ)

Управление кондиционером выполняется с помощью контроллера системы автоматического управления климатической установкой (САУКУ), ДТВС, ДД и датчика температуры окружающей среды. САУКУ находится в салоне машины на центральной консоли панели приборов. Он может различаться в зависимости от модели автомобиля и его комплектации. САУКУ позволяет:

  • регулировать температуру воздуха в салоне;
  • управлять распределением потоками воздуха по салону;
  • регулировать скорости вентилятора печки, кондиционера.

Не забывайте регулярно обслуживать кондиционер. В случае появления проблем в его работе, определить причину можно самому. О тзывы работе конденционера на LADA можно оставлять тут.

Работа кондиционера на Калине и его замена

Кондиционеры на Калину не всегда предусматриваются заводской комплектацией, однако никто не запрещает автолюбителю экспериментировать. Машину можно усовершенствовать, добавив модный ныне климат контроль. Однако во всем важна мера.

В противном случае автомобиль будет перенасыщен техническими новинками, которыми окажутся для него совершенно лишними. Кондиционеры для Лада Калина очень нужны. Но, устанавливая их, важно не переусердствовать с мощностью, которая может загубить сам автомобиль.

Как работает стандартный кондиционер

Увидеть Ладу Калина или Калина 2 с заводским кондиционером достаточно сложно, однако такое явление имеет место быть. Хозяину остается лишь наслаждаться комфортом и помнить о том, что Калины с кондиционером потребляют в разы больше топлива. Особенно, если включать охлаждение на полную мощность.

Управление системой климат-контроля достаточно простое и не требует никаких специфических навыков. Всего лишь один поворот рычажка — и холодный воздух вмиг начинает подаваться в салон. Климатическая система состоит из следующих обязательных компонентов:

  • непосредственно кондиционер;
  • отопитель;
  • блок управления.

Изначально воздух поступает на так называемый испаритель, а уже потом от него на радиатор отопителя. Внешне вся система охлаждения кажется довольно совершенной, однако в ней имеется несколько существенных подводных камней. В частности, при полной загрузке Калина 2 и работающем кондиционере двигатель сильно теряет в динамике и может даже заглохнуть. Расход топлива в этот момент составит примерно 15 л на 100 км, что является весьма высоким показателем.

Но если пользоваться кондиционером с умом, расходы можно несколько снизить. Выезжая рано утром в знойный летний день, не стоит дожидаться, пока температура в салоне Лада Калина достигнет критической отметки. Комфортную температуру необходимо поддерживать сразу же. Тогда и перерасхода топлива удастся избежать.

Если за окном пока не слишком жарко, можно использовать вентилятор кондиционера, потребляющий несколько меньше топлива. В отдельных случаях можно и вовсе обойтись открытыми окнами. Однако в этом случае теряется смысл установки кондиционера на Калину.

Если же использовать климатическую систему с умом, то приносить она будет исключительно пользу, причем с минимальными затратами.

Можно ли установить другой агрегат

Установка кондиционера на Калину — процесс кропотливый и в некоторых случаях довольно сложный. Если есть возможность и нет уверенности в своих силах, стоит поручить его профессионалу, однако внимательный автолюбитель справится со всем и сам.

Первоочередная задача — изучить пространство под торпедой, где и будет располагаться система. Далее придется разобрать ее внутреннюю стенку, фактически прорубив из салона окно в подкапотное пространство.

На время о манипуляциях в салоне можно забыть, перейдя к моторному отсеку. Радиатор кондиционера Калина зафиксирован с помощью 2 саморезов, которые с легкостью можно открутить соответствующей отверткой. Левый элемент располагается довольно далеко, поэтому перед тем как открутить его, придется удалить еще и шумоизолирующий материал.

Следующий этап — это демонтаж соединительного воздуховода с последующей подрезкой шумки. Сюда будет врезаться кондиционер. Несколько отодвинув торпеду в салоне, необходимо установить испаритель системы. Стандартный датчик температуры наружного воздуха в автомобиле отсутствует, поэтому автомеханики настоятельно рекомендуют сразу же устанавливать и его.

Теперь придется заняться проводкой, посредством которой и будет запитана система охлаждения. Разобраться здесь очень сложно, поэтому оптимальный вариант — просто пригласить на помощь механика. В этом случае ситуаций, при которых не работает кондиционер, наверняка удастся избежать.

Но если у вас имеются нужные навыки и опыт, разобраться с проводкой можно самому, тщательно изучив ее схему в инструкции по эксплуатации к автомобилю.

Непосредственно после установки системы все комплектующие собираются в обратном порядке, а кондиционер проверяется на предмет работоспособности.

Все в порядке? Значит, можно отправляться в путь.
