Как снять блок предохранителей

Как правильно снять и заменить блок предохранителей ВАЗ-2115

Нередко владельцы ВАЗ-2115 сталкиваются с проблемами, возникшими в блоке предохранителей. Соответственно, водителю нужно устранить возникшую неисправность. При выходе из строя любого из потребителей электрической энергии в автомобиле, первое, что рекомендуется сделать – это проверить целостность предохранителей. Это наиболее простой вариант выявления неисправности. Только лишь убедившись, что здесь все в порядке, можно продолжать дальнейшие поиски проблемы.

Где находится и как можно снять блок предохранителей в ВАЗ-2115

Конечно же, для того чтобы искать проблему в том или ином узле автомобиля, нужно знать его месторасположение. В ВАЗ-2115 конструкторы решили перенести блок предохранителей в подкапотное пространство – в «Самарах» первого поколения он располагался в салоне. Отыскать блок особого труда не составит – он расположен в ящичке черного цвета, возле левого стакана. Давайте рассмотрим расшифровку находящихся там предохранителей. В частности:

  • К1 – отвечает за реле системы очистки фар;
  • К2 – аварийная сигнализация и реле системы переключения «поворотников»;
  • К3 – система очистки лобового стекла;
  • К4 – контроль работоспособности ламп;
  • К5 – электростеклоподъемники;
  • К6 – звуковые сигналы;
  • К7 – обогрев заднего стекла;
  • К8 – дальний свет;
  • К9 – ближний свет.

Помимо этого, в блоке также находятся особые плавкие предохранители, промаркированные буквой F с цифрами от 1 до 20.

Стоит обратить ваше внимание на еще один момент. В салоне «пятнашки» также есть блок предохранителей. Его также следует описать более подробно. Здесь, в частности, находятся по 3 реле и предохранителя, а также электронный блок управления. Если взглянуть на данный блок сверху вниз, то мы увидим следующую картину. Предохранители будут распределяться в следующем порядке:

  • 15-амперный, отвечающий за работу бензонасоса;
  • 7,5-амперный – на него заведены датчики скорости, коленвала и массового расхода воздуха, клапан, расположенный на продувке адсорбера, реле электровентилятора;
  • 7,5-амперный – через него запитан электронный блок управления.

Кроме того, в данном блоке также расположены 3 реле. Одно из них – главное. Два других отвечают за включение бензонасоса и электровентилятора системы охлаждения соответственно.

Замена блока предохранителей, расположенного в подкапотном пространстве, – это очень простая процедура, и проделать ее без всяких проблем сможет каждый автолюбитель. Для этого понадобится совершить всего лишь несколько простых действий, потратив на все про все пару минут.

В частности, в первую очередь в целях безопасности сбрасываем с аккумуляторной батареи минусовую клемму. Далее снимаем крышку с черного ящичка. После этого следует открутить две гайки – для этого понадобится ключ на 10. На следующем этапе нужно отсоединить верхний и нижний разъемы. Для того чтобы проделать последнюю из указанных операций, необходимо приподнять блок. Вот и все. Теперь осталось только вытащить блок предохранителей. Для того чтобы поставить его на место, все описанные выше манипуляции проводятся в обратном порядке.

Читать еще:  Предохранитель бензонасоса ваз 2110

Еще более простой процедурой является замена самих предохранителей. Здесь главное определить, какой из них вышел из строя. Далее все делается очень просто. Из соответствующего гнезда вынимается неисправный предохранитель, и на его место устанавливается новый. Можно посоветовать воспользоваться для этой простой манипуляции пинцетом. Все дело в том, что предохранители небольшие по своему размеру и имеют плоскую форму. Если пальцы слишком толстые, или, например, руки замерзли, данное простое приспособление позволит без труда провести замену, ничего никуда не роняя.

Чтобы определить, вышел предохранитель из строя или же он является работоспособным, можно воспользоваться одним из двух наиболее распространенных способов. Первый из них – это визуальный осмотр. Для этого находящийся под подозрением предохранитель следует вынуть из гнезда и осмотреть на предмет целостности токопроводящую часть.

Впрочем, далеко не всегда проблему можно увидеть невооруженным глазом. Поэтому более надежным и точным методом проверки работоспособности предохранителей является следующий. Стоит сразу предупредить – он немного более сложный, чем первый вариант. Итак, для проверки следует сперва включить неработающий потребитель электроэнергии, например, дальний свет фар. Далее, не извлекая предохранитель, проверяем напряжение на обоих концах. Если где-то оно отсутствует, можно смело делать вывод о неисправности данного элемента.

Еще один, очень важный совет. Перед тем как менять сгоревший предохранитель, следует найти причину, по которой он вышел из строя. В ином случае вы рискуете снова повторять манипуляции с заменой. Частое перегорание предохранителей вполне может указывать на наличие проблем с электропроводкой. Если вы не обладаете нужными знаниями, то лучше всего будет обратиться к специалистам, поскольку затягивание с решением проблемы может в итоге обернуться более серьезными последствиями, чем сгоревший элемент защиты.

Как снять блок предохранителей ваз 2110

Блок предохранителей в ВАЗ 2110 2111 2112 один из важнейших узлов в электрической цепи, он состоит из специально выведенных в одном месте предохранительных разъёмах, так чтобы водителю было легко их заменить.

Когда ваш автомобиль не заводится, или например отказывается работать печка, то первое что мы делаем, смотрим не перегорели ли предохранители. Машина может не заводится, так как перегорел предохранитель бензонасоса или стартера, у мотора печки также есть свой предохранитель. Чаще всего страдает от повышенной нагрузки предохранитель прикуривателя, на ВАЗ 2110-2112 я периодически произвожу его замену как минимум раз в год.

Читать еще:  Где находятся предохранители на киа спектра

Открыть крышку блока можно прямо в салоне, она находится со стороны водителя, под панелью. За пару минут можно найти перегоревший предохранитель и при наличии такого же запасного, заменить его. Делать это удобно специальным пластиковым захватом, который уже встроен в блок, реле отсоединяются руками.

Вот так выглядят предохранители и реле в ВАЗ 2110 2111 2112:

Как мы видим, напротив каждого предохранителя есть соответствующая картинка, которая показывает его предназначение.

Если у вас возникли трудности, то выкладываем полную расшифровку схемы:

К примеру если у вас сгорел предохранитель прикуривателя, находим F18 и меняем его на новый 25A. После чего прикуриватель должен заработать.

Как снять блок предохранителей в ВАЗ 2110-2112

Бывают такие ситуации, когда блок предохранителей в ВАЗ 2110 2111 2112 требует замены, например держатели предохранителей перегреваются, расплавляя корпус, в следствии чего использовать его уже не имеет смысла или из-за сильного механического повреждения.

Инструкция как снять монтажный блок:

1. Для начала отсоединяем минусовую клемму
2. Опускаем крышку блока предохранителей вниз, нажав сверху на специальный рычаг, удерживающий защёлки.
3. Берём крестообразную отвёртку и откручиваем винт крепления защёлки.
4. Вытаскиваем защёлку.
5. Теперь блок можно вытаскивать из крышки. Перевернём его и отсоединим все провода.

Как видите всё просто, кто не понял по тексту, представляем вам видео как снять блок предохранителей:

Обратная сторона блока предохранителей в ВАЗ 2110-2112:

Лицевая сторона блока предохранителей:

Если вы собираетесь делать заказ на “монтажный блок” в сборе, то его номер в каталоге: 391.3722

Всем привет.
Раньше у меня была проблема, прогорела дорожка…в один момент заметил, что приборная панель ничего не показывает, только работает подсветка, не работают поворотники, и не горит габарит заднего хода.
Предохранитель целый был… разобрал, а там дорожка.причем с внутренней стороны, он считается не разборным… вернее просто так не разобрать, чтоб это сделать, под рукой должен быть как минимум паяльник.

Так вот, если в первый раз я в щелку искал где же внутри обрыв…прозвонить нельзя, потому что перерв весь интернет не нашел даже фото…какая там схема хД

Так вот…месяц все было хорошо…и вот вновь повторилось… я решил что нужно полностью его разобрать… но чтоб на всякий случай не остаться без колес, поехал и в разборе купил бу монтажный блок, на месте разобрал, чтоб убедиться что не восстановленный, после подключил, и уехал…все было гуд…

Читать еще:  Фольксваген поло где находятся предохранители

ПРиехав на работу, решил разобрать его полностью, кстать, дорожка прогорела та же, но дальше, и сверху, т.е. я ее видел, но все же решил разобрать чтоб выложить фото, потому что уверен это пригодиться! и когда такое произойдет у кого-то, можно будет посмотреть хоть более менее фотки платы с обоих сторон…

Для начала с обратной стороны откручиваем 4 самореза, снимаем крышку и видим

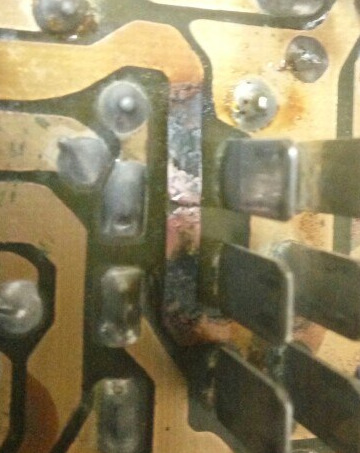

Вот и прогоревшая дорожка, снаружи ее видно

Чтобы снять плату, требуется отпаять ножки, их обвел оранжевыми кружочками

Если память не изменяет указал все что нужно, но могу на 1ну ошибиться.

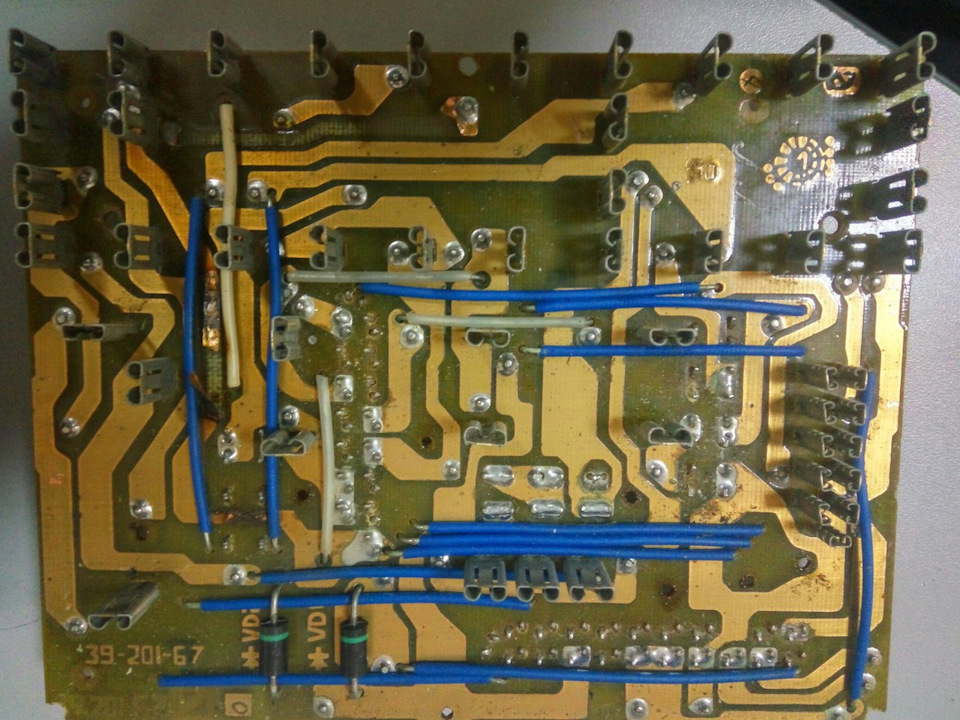

После платы легко выходит… и мы видим плату и ответную часть пластиковую

Было у меня немножко коррозии, которую почистили… так что коротить не должно теперь…возможно это и была причина того что дорожка сгорела…

кстати прошлая дорожка которая сгорела, вот ->

Ее мы отрезаем, дабы не закоротила…в будущем…мало ли что.
Восстановил с внутренней стороны…фото уже не сделал, далее собираем в обратной последовательности, предварительно поправив все контакты на пластиковой части, и аккуратно одев все обратно, припаиваем.

Монтажный блок ВАЗ 2110 можно снять и установить, применяя на практике общепринятые сведения о данной операции. Починка короба монтажа основывается, как правило, на подмене печатной платы. Если перегорели токоведущие дорожки, находящиеся на печатной плате, то есть возможность припайки необходимых проводов.

Снятие монтажного блока: распорядок выполнения работы

1. От аккумуляторной батареи необходимо произвести отсоединение провода от данной клеммы с отрицательным знаком вывода.

3. Потом нужно выдвинуть короб с предохранителями потянув его на себя.

4. Затем будет необходимо открепить колодки с прикрепленными проводами от блока.

5. Далее, советуется перевязать имеющиеся провода лентой изоляционной в жгутик.

6. В завершении, нужно будет снять крышку монтажного блока, при этом отвернув пару винтов крепления петель кронштейнов.

Также рекомендуют: промаркировать колодки с риведенными проводами — данное действие даст существенное облегчение работе при последующей переустановке и установке нового.

Где может находиться предохранитель задних противотуманных фонарей?

Данный предохранитель противотуманных фонарей автомобиля ВАЗ 2110 установлен на панели приборов в месте, следом за ящичком с предохранителями.

Цена на новый монтажный блок для ВАЗ 2110:

  1. АВАР имеет стоимость – 178540 руб.;
  2. Цена на монтажный блок нового образца — ВАЗ 2110 ТОЧМАШ (номинальное напряжение 12В) – 2080 руб. Он также подойдет и для ВАЗ 2111, 2112, 2123, 1118.

Видео про переделку блока предохранителей ВАЗ 2109:
