Форсунки омывателя ваз 2110

Подробная инструкция по замене форсунок омывателя лобового стекла на ВАЗ-2110

Каждый водитель знает о том, насколько полезным устройством является омыватель лобового стекла. В дождливую погоду или во время сильного снегопада мы чисто автоматически включаем его, обеспечивая отличную видимость на дороге даже в самых экстремальных условиях. А это, в свою очередь, сводит к минимуму риск попадания в аварийную ситуацию, значительно повышает безопасность движения.

Ездить на автомобиле со сломанным омывателем ни в коем случае нельзя, поэтому даже минимальные его неполадки следует устранять сразу же после их возникновения. Самые распространенные поломки этого устройства – это обрыв или смещение шланга, а также отсутствие или замерзание воды в бачке. Но чаще всего автолюбители сталкиваются с такой проблемой, как выход из строя или загрязнение форсунок, которые обеспечивают подачу и распыление жидкости на стекло. Как справиться с такой поломкой самостоятельно, без обращения в автосервис? Именно на этот вопрос мы будем искать ответы в нашей статье.

Почему выходят из строя форсунки омывателя лобового стекла на ВАЗ-2110

Как известно, для эффективного устранения абсолютно любой неисправности необходимо знать причины ее возникновения. К примеру, замена форсунок омывателя лобового стекла автомобиля ВАЗ-2110 может потребоваться в следующих ситуациях:

  • несоблюдение правил эксплуатации автомобиля в холодную погоду, из-за чего в форсунках замерзает жидкость. Со временем деталь просто растрескивается, приходя в негодность и требуется установить новый жиклер;
  • из-за постоянно высокого уровня влажности, а также сильных перепадов температур появляется коррозия, а отверстия форсунок забиваются ржавчиной. В этом случае чистить устройства совершенно бесполезно, поэтому лучше просто заменить их;
  • форсунки постоянно загрязняются, из-за чего в отверстиях откладывается налет, который невозможно удалить всеми современными методами чистки.

Независимо от того, по какой причине форсунки не хотят омывать стекло на вашем автомобиле, мы все же рекомендуем попытаться почистить их от загрязнений.

Для этой цели можно воспользоваться тонкой иголкой от одноразового шприца, которую необходимо несколько раз продеть в отверстие жиклера. Если это не помогает, остается выполнить замену детали. Как это сделать? Вопрос на данный вопрос вы получите ниже.

Заменяем форсунки омывателя на ВАЗ-2110 без обращения в автосервис

Процедура замены форсунок на автомобиле ВАЗ-2110 довольно проста и не требует наличия каких-либо специальных знаний и навыков. Поэтому вы можете сэкономить деньги и избежать обращения на СТО, выполнить все необходимые работы самостоятельного. Из инструментов и принадлежностей вам потребуются лишь гаечный ключ соответствующего размера, отвертка и новая деталь, которую можно купить в любом специализированном магазине по вполне доступной стоимости.

Прежде чем приступать к замене форсунок, обязательно убедитесь в том, что именно их загрязнение или поломка является причиной проблемы. Для этого желательно проверить целостность шланга, а также наличие в бачке жидкости.

Сама процедура замены форсунок своими руками выглядит следующим образом:

  • воспользовавшись отверткой, аккуратно снимаем воздухоприемную решетку, закрывающую доступ к омывателю лобового стекла;
  • после этого отвинчиваем соответствующие крепления и демонтируем декоративную накладку. Убираем ее в сторону вместе с креплениями, чтобы ничего не перепутать при сборке конструкции;
  • снимаем загрязненные или изношенные форсунки. Для этой цели потребуется сперва открутить винты, удерживающие изделия на омывателе;
  • извлекаем из старых форсунок концы трубок, предназначенных для подачи жидкости на лобовое стекло;
  • осуществляем монтаж новых деталей. Сразу после этого мы рекомендуем убедиться в их нормальной работоспособности, чтобы не повторять процедуру сборки-разборки еще раз;
  • устанавливаем все демонтированные элементы в обратном порядке.

Приведенная выше схема подходит только для автомобиля ВАЗ-2110. Именно поэтому, если у вас машина другой модели, рекомендуем искать инструкцию именно под нее, чтобы не допускать ошибок.

Теперь вы знаете, как заменить форсунки на «десятке». Как видите, эта процедура осуществляется максимально просто и не требует полной разборки автомобиля, снятия каких-либо ключевых деталей. Несмотря на это, мы все же рекомендуем дополнительно посмотреть инструкцию на видео, которая позволит сделать все быстро и качественно, обеспечить нормальную работу омывателя лобового стекла на вашей машине.

Ваз 2112: замена форсунок омывателя, обслуживание и регулировка

В данной статье пошагово описано, как правильно производится замена форсунок омывателя на ваз 2112. А также в полной мере раскрыты особенности обслуживания и регулировки этих устройств.
Предложены некоторые мероприятия по улучшению работы форсунок в целом. Многие автолюбители и профессионалы довольно часто сталкиваются с такой проблемой, как некорректная работа форсунок омывателя ветрового стекла.
В неблагоприятных погодных условиях любой дефект в форсунках омывателя может принести достаточно много неприятностей. Нарушение обзорности дороги это вопрос очень серьёзный и все проблемы, связанные с ним, необходимо устранять заблаговременно.
В данном случае замена форсунок омывателя ваз 2112 не является панацеей от вышеуказанной проблемы. Будет уместным рассмотреть её в комплексе с такими мероприятиями, как обслуживание и регулировка этого узла.

Читать еще:  Ремонт рулевой рейки ауди

Дефектация форсунок

Прежде всего, автомобиль нужно установить на удобной для работы площадке. Дефектация форсунки производится элементарным её включением.
С помощью рычага подрулевого переключателя необходимо включить стелоочиститеть ВАЗ и понаблюдать за работой форсунка.

Перечень неполадок в работе форсунок омывателя

  • Омывающая жидкость вообще не поступает через сопло форсунки.
  • Напор омывающей жидкости очень слабый.
  • Струя, подаваемой жидкости, направлена в сторону и не обеспечивает полноценной очистки ветрового стекла.
  • Вышел из строя насос, подающий омывающую жидкость или его двигатель.
  • Повреждена трубка подачи омывающей жидкости.
  • Форсунка имеет механические повреждения.
  • Сопло форсунки забито инородным материалом.
  • Нарушена регулировка форсунки.

Причины неполадок

Внимание: Для того чтобы быстрее определить тот участок, где находится дефект, рекомендуется отсоединить трубку подачи омывающей жидкости от форсунки и включить омыватель. Если напор подачи жидкости в норме, значит, вся проблема находится в форсунке.

Демонтаж форсунки

Для того, чтобы произвести качественное обслуживание, восстановление работоспособности форсунки или её замену, прежде всего, необходимо отсоединить ветровую накладку или, как её называют в простонародье – «жабо».
Вернее сказать – её верхнюю часть. Для этого понадобиться головка на 10, плоская и крестообразная отвёртки.

Порядок отсоединения верхней части ветровой накладки

  • С помощью головки на 10, отворачиваем две гайки, расположенные по краям облицовки.
  • Далее отворачиваем четыре самореза, с помощью которых крепиться облицовка. Саморезы находятся под заглушками.
  • Затем необходимо отсоединить шумоизоляцию, которая шестью саморезами крепиться к накладке ветрового окна.
  • Аккуратно снимаем верхнюю часть ветровой накладки.

Получив, таким образом, доступ к форсункам омывателя, приступаем непосредственно к их демонтажу.

Крепление форсунок омывателя

Для демонтажа форсунок необходимо:

  • Отсоединить от тройника трубку омывателя.
  • Отвернуть саморезы крепления форсунок, как показано на фото выше.
  • Снять форсунки.

Теперь с форсунками можно выполнять все дальнейшие операции. Сборка проводится в обратном порядке.

Промывка форсунок

Прежде чем заменить форсунки, если они основательно забиты, можно попробовать их реанимировать. Для этого необходимо произвести промывку форсунок.
В руководстве по обслуживанию узлов и агрегатов автомобиля ваз 2112 как промыть форсунки не указывается. Но, даже для начинающего автолюбителя, данная процедура не представляет большой сложности.
Для этого необходимо:

  • На 3–4 часа замочить форсунку в уайт-спирите.
  • Прочистить сопло тонкой мягкой проволокой.
  • Промыть канал подачи водой под напором.
  • Продуть канал сжатым воздухом.

При необходимости процедуру нужно повторить несколько раз. В частности, на автомобиле ваз 2112 промывка форсунок много времени не забирает.
И не цена вопроса беспокоит в данном случае. Гораздо важнее знания и опыт, который мы приобретаем в процессе выполнения этих работ.

Внимание: Не следует прочищать форсунку швейной иголкой. Кончик иглы может сломаться и основательно заклинить канал подачи омывающей жидкости.

Регулировка форсунок

Если вам удалось на вашем автомобиле ваз 2112 самому промыть форсунки, то с задачей их регулировки вы справитесь уверенно. Для этого нужно немного разобраться в конструкционных особенностях данного устройства.
На автомобиле ваз 2112 форсунки омывателя используются двух типов – струйные и веерные. В свою очередь, струйные форсунки могут быть: одноструйные, двуструйные и четыреструйные.
Данная терминология определена по способу разбрызгивания омывающей жидкости на ветровое стекло. В струйных форсунках, на выходе омывающей жидкости, установлен шарнирный раструб.
Это небольшой шарик со сквозным отверстием. Веерные форсунки обустроены узким щелевидным раструбом.
А теперь приступим к регулировке форсунок своими руками:

  • Направление струи в струйных форсунках регулируется поворотом шарнирного раструба.
  • В отверстие шарика вставляем тонкую проволоку и поворачиваем раструб в нужном направлении.
  • Регулировка веерных форсунок согласно их конструкции осуществляется только в вертикальном положении, раструб подымается или опускается до нужного направления. Но это не принципиально, повернуть их влево или вправо также возможно.

И, вообще, никакая инструкция не может запретить вам внедрить любое техническое решение, которое способствует улучшению работы агрегатов автомобиля.

Обслуживание форсунок

Для обеспечения бесперебойной работы форсунок, периодически требуется уделять им внимание. Лишний осмотр форсунок не помешает.
Если форсунки продолжительное время не включались, то их обязательно необходимо проверить на работоспособность. При необходимости почистить и отрегулировать.
В зимнее время года обязательно нужно применять незамерзающую омывающую жидкость. Перемерзание форсунок приводит к их износу и преждевременному выходу из строя.
Если вы будете выполнять предложенные в этой статье рекомендации, то замена форсунки омывателя ваз 2112 долгое время вам не понадобится. И ветровое стекло будет омываться так, как показывает видео.

Читать еще:  Замена колодок шевроле лачетти

Communities › ВАЗ: Ремонт и Доработка › Blog › Веерные форсунки омывателя лобового стекла от 2110.

Тема, конечно, заезженная, есть много способов крепления форсунок стеклоомывателя… Предложу свой)

Сильно вдаваться в подробности, почему и как я решил поменять свои четырехдырочные на веерные от десятки, не буду, скажу коротко — этому способствовали длительные убеждения и тот факт что в левой (то есть с моей стороны) дырки вечно забивались.В следствии чего стекло плохо мылось. Поэтому теперь решился на то, чего у меня еще не стояло — а именно веерные форсунки от 2110.

Теперь проведем краткий экскурс по десяточным форсункам. Есть их 2 вида.

Эти две фотографии не мои, да простят меня авторы этих работ за копию без злого умысла, просто что бы объяснить что есть что 🙂

На первой фото обычная, нормальная, хорошо распыляющая форсунка. На второй же фото видно отличие — форсунка имеет сверху пластмассовое ребро. Такой вид форсунок практически не создает веерного распыления а просто бьет толстой струей в стекло. Форсунки же без ребра делают распыление на вполне неплохом уровне. Поэтому выбор думаю очевиден 🙂 Проблема в том, что не раз читал что форсунки без ребра найти достаточно тяжело. Мне же повезло — зашел в магазин за лампочками, на шару спросил и как раз оказались нужные 🙂 цена им по 10 рублей за штуку.

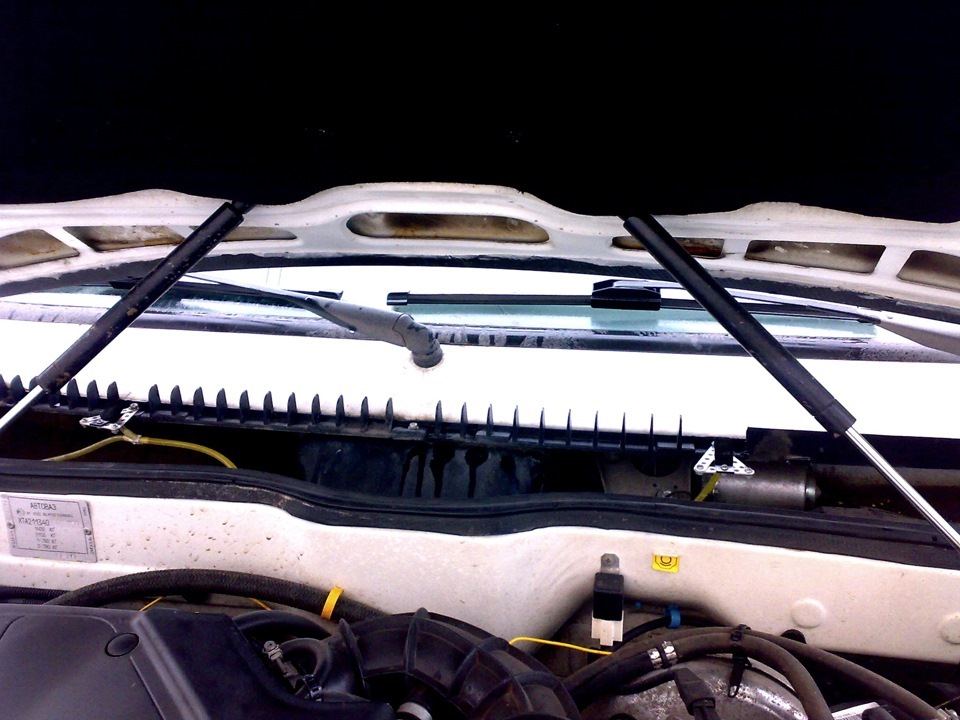

Идем далее. Что бы их поставить — нужно перенести их под капот. Многие либо берут монтажные пластины, либо вырезают из подручных материалов. Монтажных пластин у меня не было, поэтому решил попробовать вырезать из крышки от консервной банки. Нашел какие то чертежи как раз для этих целей и пошел сверлить дыры…

В общем жесть от консервов слишком мягкая, ее тупо намотало на сверло.

Сел я тут и задумался, из чего же делать подставку. Спустя 10 минут выход был найдет, по моему достаточно оригинальный 😀 Во всяком случае ни у кого такого не видел, но получилось замечательно))

Думаю все же помнят что это такое? 😉

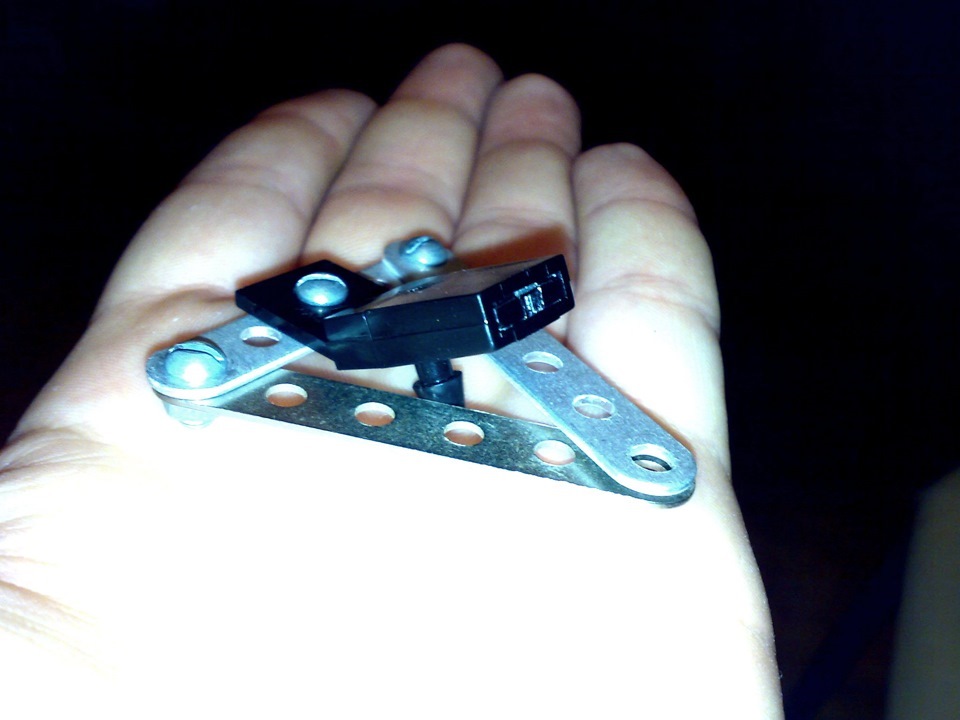

Нашел я у себя остатки от этого чуда (любимая игрушка кстати в детстве была).

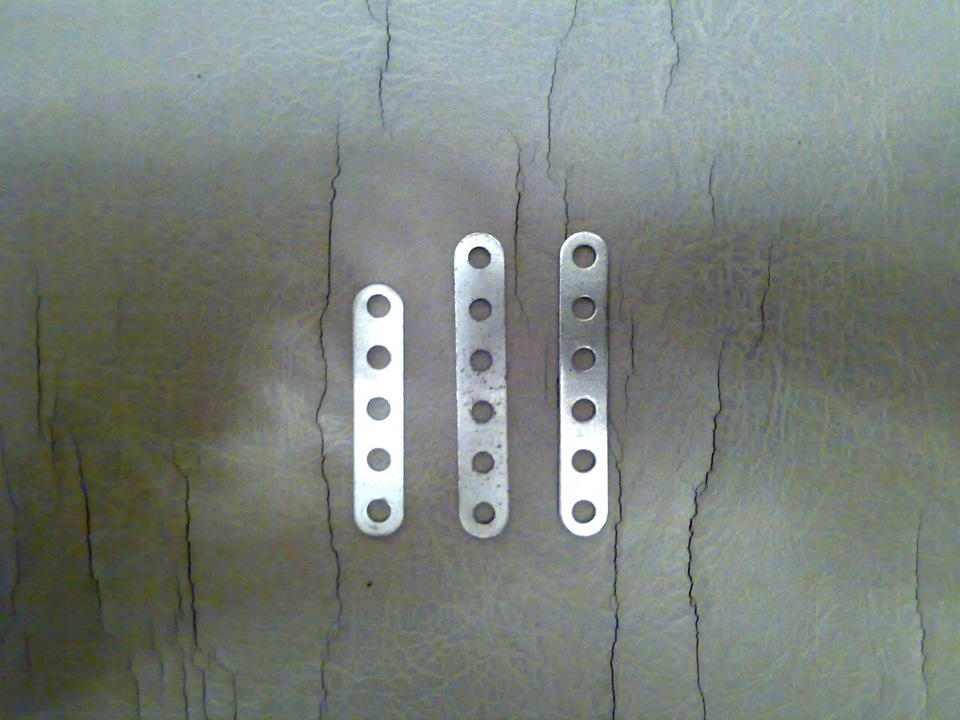

Вот что нам понадобится:

На фото соответственно пластины только для сбора одной подставки. Для двух — надо в 2 раза больше 🙂 Две 5-и дырочных и четыре 6-и дырочных пластины. Ну и 4 болтика и 4 гаечки. Собираем это все вот таким образом:

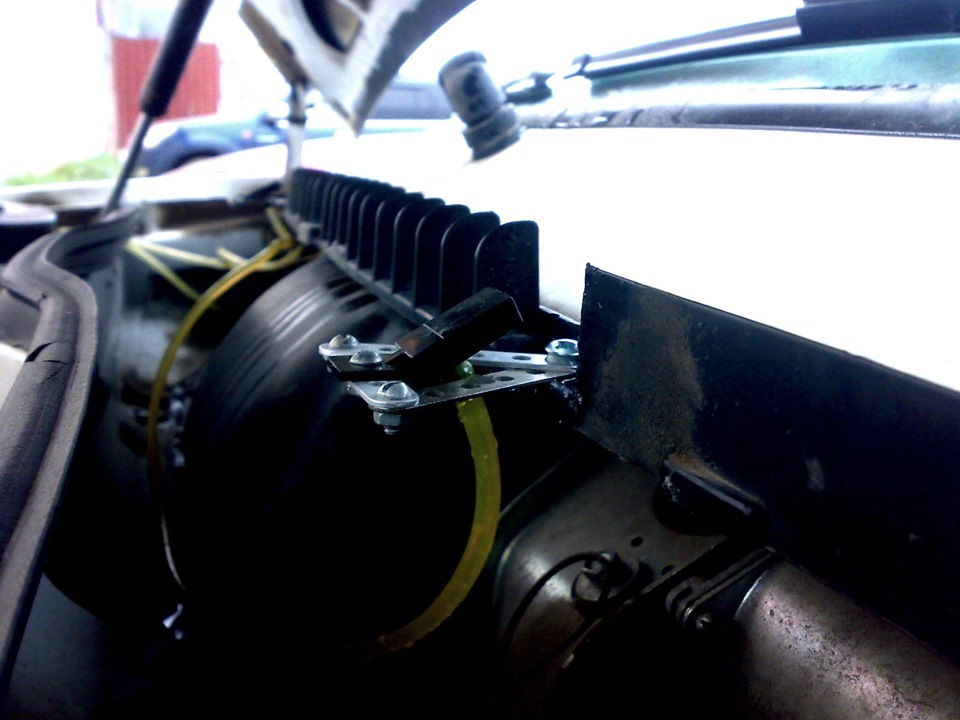

Ну и собственно вешаем это все под капот на пластмассу (запаситесь кусачками или чем нибудь что режет пластмассу, так как понадобится вырезать небольшой кусок). Вот так это выглядит под капотом:

Далее у меня обнаружилась небольшая проблема. Не знаю че и как я там делал но мне не хватило шланга до левой форсунки 😀 точнее, конечно, знаю, я его немного подрезал. Поэтому либо шланг не трогайте вообще либо запаситесь вторым (25 рублей).

Ну вот и все, вся работа заняла минут 30 учитывая поездку в автомагазин за шлангом)

По традиции — видео из раздела “Как это работает”

Ваз 2112: замена форсунок омывателя, обслуживание и регулировка

В данной статье пошагово описано, как правильно производится замена форсунок омывателя на ваз 2112. А также в полной мере раскрыты особенности обслуживания и регулировки этих устройств.
Предложены некоторые мероприятия по улучшению работы форсунок в целом. Многие автолюбители и профессионалы довольно часто сталкиваются с такой проблемой, как некорректная работа форсунок омывателя ветрового стекла.
В неблагоприятных погодных условиях любой дефект в форсунках омывателя может принести достаточно много неприятностей. Нарушение обзорности дороги это вопрос очень серьёзный и все проблемы, связанные с ним, необходимо устранять заблаговременно.
В данном случае замена форсунок омывателя ваз 2112 не является панацеей от вышеуказанной проблемы. Будет уместным рассмотреть её в комплексе с такими мероприятиями, как обслуживание и регулировка этого узла.

Читать еще:  Как снять руль на ваз 2107

Дефектация форсунок

Прежде всего, автомобиль нужно установить на удобной для работы площадке. Дефектация форсунки производится элементарным её включением.
С помощью рычага подрулевого переключателя необходимо включить стелоочиститеть ВАЗ и понаблюдать за работой форсунка.

Перечень неполадок в работе форсунок омывателя

  • Омывающая жидкость вообще не поступает через сопло форсунки.
  • Напор омывающей жидкости очень слабый.
  • Струя, подаваемой жидкости, направлена в сторону и не обеспечивает полноценной очистки ветрового стекла.
  • Вышел из строя насос, подающий омывающую жидкость или его двигатель.
  • Повреждена трубка подачи омывающей жидкости.
  • Форсунка имеет механические повреждения.
  • Сопло форсунки забито инородным материалом.
  • Нарушена регулировка форсунки.

Причины неполадок

Внимание: Для того чтобы быстрее определить тот участок, где находится дефект, рекомендуется отсоединить трубку подачи омывающей жидкости от форсунки и включить омыватель. Если напор подачи жидкости в норме, значит, вся проблема находится в форсунке.

Демонтаж форсунки

Для того, чтобы произвести качественное обслуживание, восстановление работоспособности форсунки или её замену, прежде всего, необходимо отсоединить ветровую накладку или, как её называют в простонародье – «жабо».
Вернее сказать – её верхнюю часть. Для этого понадобиться головка на 10, плоская и крестообразная отвёртки.

Порядок отсоединения верхней части ветровой накладки

  • С помощью головки на 10, отворачиваем две гайки, расположенные по краям облицовки.
  • Далее отворачиваем четыре самореза, с помощью которых крепиться облицовка. Саморезы находятся под заглушками.
  • Затем необходимо отсоединить шумоизоляцию, которая шестью саморезами крепиться к накладке ветрового окна.
  • Аккуратно снимаем верхнюю часть ветровой накладки.

Получив, таким образом, доступ к форсункам омывателя, приступаем непосредственно к их демонтажу.

Крепление форсунок омывателя

Для демонтажа форсунок необходимо:

  • Отсоединить от тройника трубку омывателя.
  • Отвернуть саморезы крепления форсунок, как показано на фото выше.
  • Снять форсунки.

Теперь с форсунками можно выполнять все дальнейшие операции. Сборка проводится в обратном порядке.

Промывка форсунок

Прежде чем заменить форсунки, если они основательно забиты, можно попробовать их реанимировать. Для этого необходимо произвести промывку форсунок.
В руководстве по обслуживанию узлов и агрегатов автомобиля ваз 2112 как промыть форсунки не указывается. Но, даже для начинающего автолюбителя, данная процедура не представляет большой сложности.
Для этого необходимо:

  • На 3–4 часа замочить форсунку в уайт-спирите.
  • Прочистить сопло тонкой мягкой проволокой.
  • Промыть канал подачи водой под напором.
  • Продуть канал сжатым воздухом.

При необходимости процедуру нужно повторить несколько раз. В частности, на автомобиле ваз 2112 промывка форсунок много времени не забирает.
И не цена вопроса беспокоит в данном случае. Гораздо важнее знания и опыт, который мы приобретаем в процессе выполнения этих работ.

Внимание: Не следует прочищать форсунку швейной иголкой. Кончик иглы может сломаться и основательно заклинить канал подачи омывающей жидкости.

Регулировка форсунок

Если вам удалось на вашем автомобиле ваз 2112 самому промыть форсунки, то с задачей их регулировки вы справитесь уверенно. Для этого нужно немного разобраться в конструкционных особенностях данного устройства.
На автомобиле ваз 2112 форсунки омывателя используются двух типов – струйные и веерные. В свою очередь, струйные форсунки могут быть: одноструйные, двуструйные и четыреструйные.
Данная терминология определена по способу разбрызгивания омывающей жидкости на ветровое стекло. В струйных форсунках, на выходе омывающей жидкости, установлен шарнирный раструб.
Это небольшой шарик со сквозным отверстием. Веерные форсунки обустроены узким щелевидным раструбом.
А теперь приступим к регулировке форсунок своими руками:

  • Направление струи в струйных форсунках регулируется поворотом шарнирного раструба.
  • В отверстие шарика вставляем тонкую проволоку и поворачиваем раструб в нужном направлении.
  • Регулировка веерных форсунок согласно их конструкции осуществляется только в вертикальном положении, раструб подымается или опускается до нужного направления. Но это не принципиально, повернуть их влево или вправо также возможно.

И, вообще, никакая инструкция не может запретить вам внедрить любое техническое решение, которое способствует улучшению работы агрегатов автомобиля.

Обслуживание форсунок

Для обеспечения бесперебойной работы форсунок, периодически требуется уделять им внимание. Лишний осмотр форсунок не помешает.
Если форсунки продолжительное время не включались, то их обязательно необходимо проверить на работоспособность. При необходимости почистить и отрегулировать.
В зимнее время года обязательно нужно применять незамерзающую омывающую жидкость. Перемерзание форсунок приводит к их износу и преждевременному выходу из строя.
Если вы будете выполнять предложенные в этой статье рекомендации, то замена форсунки омывателя ваз 2112 долгое время вам не понадобится. И ветровое стекло будет омываться так, как показывает видео.
