Как открутить шкив коленвала на автомате

Как зафиксировать коленвал на автомате? Все сами, все сами

Когда приходит время для обслуживания или ремонта механизма газораспределения, перед владельцем встаёт вопрос о том, как зафиксировать коленвал на автомате. Выполнить такую операцию приходится по разным причинам, но в основном это нужно для того, чтобы появилась возможность для снятия приводного шкива с коленчатого вала. Без этого невозможно провести замену изношенных деталей в механизме газораспределения.

Как зафиксировать коленвал на автомате полезно будет знать всем владельцам таких машин, которые самостоятельно проводят их техническое обслуживание и ремонт. Проблема выполнения такой операции заключается в том, что включением первой передачи и нажатием педали тормоза зафиксировать вал не получиться. «Автомат» не позволит это выполнить, так как переключение передач происходит в автоматическом режиме, включить принудительно передачу не представляется возможным.

Содержание

Зачем это нужно?

Для тех механиков, которые не единожды выполняли такую работу, на её выполнение понадобиться не более получаса, для тех, кто выполняет такую работу первый раз, она может растянуться на несколько часов. Они сталкиваются порой с банальными проблемами, но решить их не в состоянии. К каждому авто придаётся инструкция по его эксплуатации и техническому обслуживанию, но в большинстве случаев она составлена таким образом, что понять смысл написанного новичкам очень сложно.

В первую очередь это относится к возможности зафиксировать коленчатый вал в неподвижном состоянии, что весьма непросто иногда выполнить. А это очень нужно сделать, так как производители достаточно сильно затягивают болт или гайку крепления приводного шкива. Неумелое проведение снятия шкива может привести к повреждениям радиатора, кузова или навесного оборудования автомобиля.

Снятие шкива коленвала производится в тех случаях, когда имеется необходимость добраться до механизма газораспределения. Если механизм приводится в движение с помощью зубчатого ремня, то его периодически необходимо подтягивать или менять. Также такая процедура может понадобиться при выходе из строя отдельных деталей этого механизма.

Выполнить фиксацию на машинах с механической коробкой передач довольно просто. Нужно включить первую передачу и затянуть стояночный тормоз, в том случае, когда рядом есть помощник, можно ещё надавить педаль тормоза. Этого будет вполне достаточно для удержания коленчатого вала, теперь можно пробовать отвинтить болт крепления приводного шкива.

Как фиксировать?

Как это выполняется на машинах с механическими коробками передач кратко упомянуто в этой статье, но наша задача, выполнить фиксацию на авто с коробкой автоматом. Для отдельных моделей, например AUDI A6, это не составит больших проблем. Нужно открыть крышку на горловине для заливки моторного масла и проворачивать вал до тех пор, пока в горловине не покажется обозначение «ОТ».

Она показывает, что поршень находится в верхней мёртвой точке, после чего можно произвести фиксацию вала. Это можно выполнить следующим образом. Выворачивают указатель ВМТ из блока цилиндров, а на его место нужно завернуть специальный болт фиксации. После этого можно начинать выворачивать крепление шкива.

В некоторых отечественных авто и машинах импортного производства, имеется заглушка в зоне вращения маховика. Её нужно осторожно вытащить и попросить помощника зафиксировать вал через открывшееся отверстие. Для этого можно использовать монтировку или мощную отвёртку. Помощнику придётся приложить некоторые усилия для удержания его в неподвижном состоянии.

Изготовители Ford Focus также позаботились о возможности проведения такой операции. На блоке цилиндров также имеется заглушка, вывернув которую можно зафиксировать вал. Для этого в открывшееся отверстие вставляют специальный стержень, который можно изготовить самостоятельно. Он представляет собой цилиндрическую деталь длиной около 65 мм ступенчатой формы. Нижняя часть его имеет длину 10 мм при диаметре 4 мм. Она вставляется в паз коленчатого вала и стопорит его в неподвижном состоянии. Остальная часть стержня имеет диаметр 8 мм, она выполняет функции направляющей в открывшееся отверстие.

Ещё немного о фиксации

В автомобиле Хендай на кожухе сцепления имеется защитный чехол, закрывающий маховик и механизм сцепления от попадания воды и грязи. В открывшийся лючок можно увидеть «бублик» с помощью которого и мощной отвёртки можно зафиксировать коленчатый вал. Требуется только отыскать удобный упор между подрамником и блоком цилиндров.

Встречаются и весьма оригинальные способы фиксации. Так умельцы используют отрезок трубы диаметр которой должен быть таким, чтобы в нём свободно проходил торцовый ключ или головка по размерам болта крепления шкива. На трубе с одной стороны приваривается рычаг, а с другой через 120 градусов приварены штифты, которые вставляются в имеющиеся отверстия в шкиве и стопорят его от проворачивания. В трубу вставляют ключ и вдвоём с помощником отворачивают болт.

Читать еще:  Как слить воду с ваз 2107

Как видите, это вполне возможно. Мы рассказали, как зафиксировать коленвал на автомате, но возможно, что имеются и другие способы. Это зависит от модели машины и смекалки её владельца. В конце статьи хочется напомнить о соблюдении правил безопасности и пожелать успеха в выполнении данной операции.

KIA Sorento V6 3.5 4×4 Дальнобойщик › Logbook › Как снять шкив коленвала без спецключа

Добрый день, коллеги!

При замене ремня ГРМ и ряде других работ с двигателем, требуется снять шкив коленчатого вала, для чего необходимо открутить болт, крепящий шкив к валу:

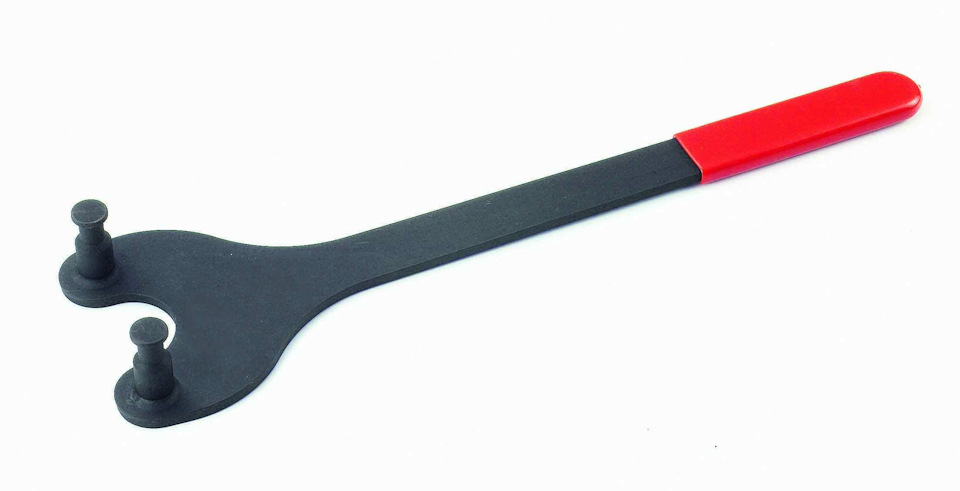

Для того, чтобы открутить болт, руководство по ремонту предписывает удерживать шкив специальным ключом, под который на шкиве выполнены два отверстия:

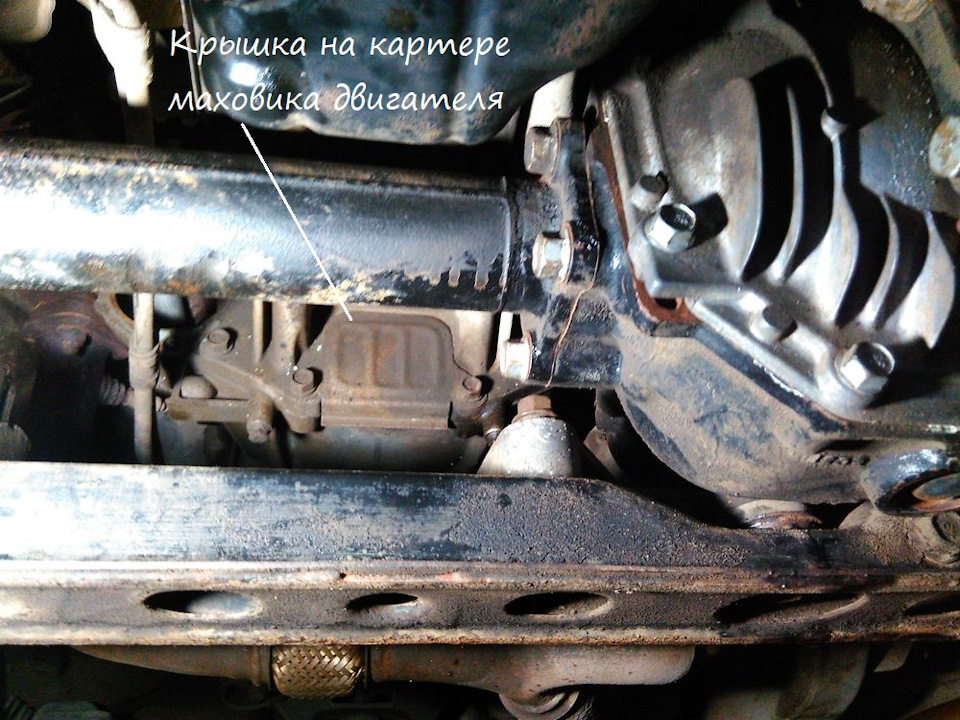

Но есть и альтернативный способ, позволяющий обойтись без специального инструмента. Для этого нужно зафиксировать не шкив, а коленчатый вал двигателя. Для этого в картере маховика двигателя KIA Sorento есть очень полезный лючок, прикрытый небольшой крышкой:

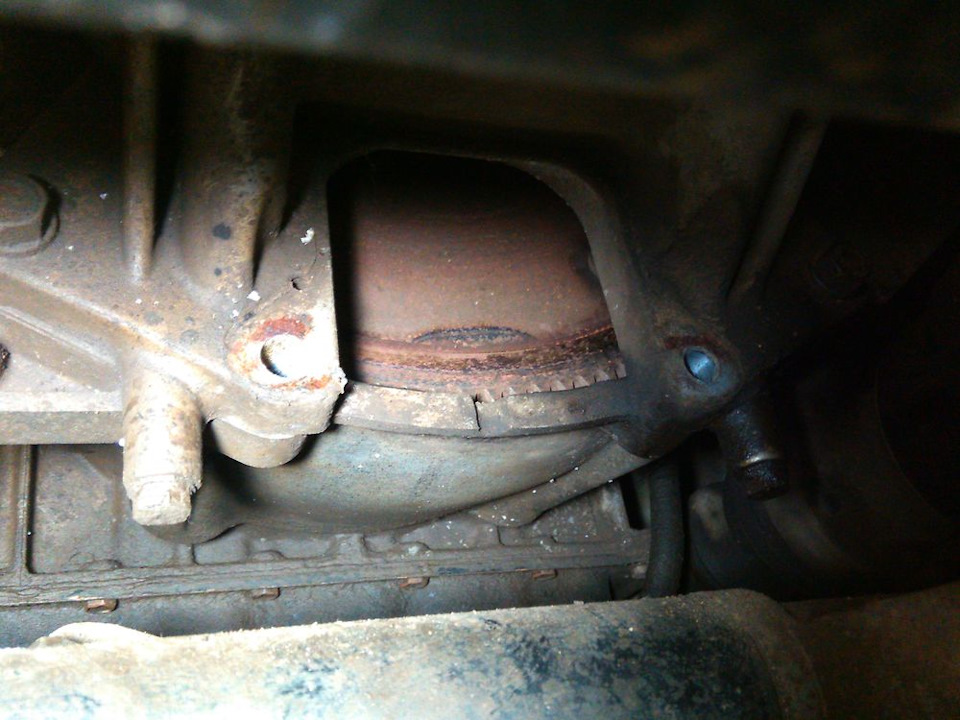

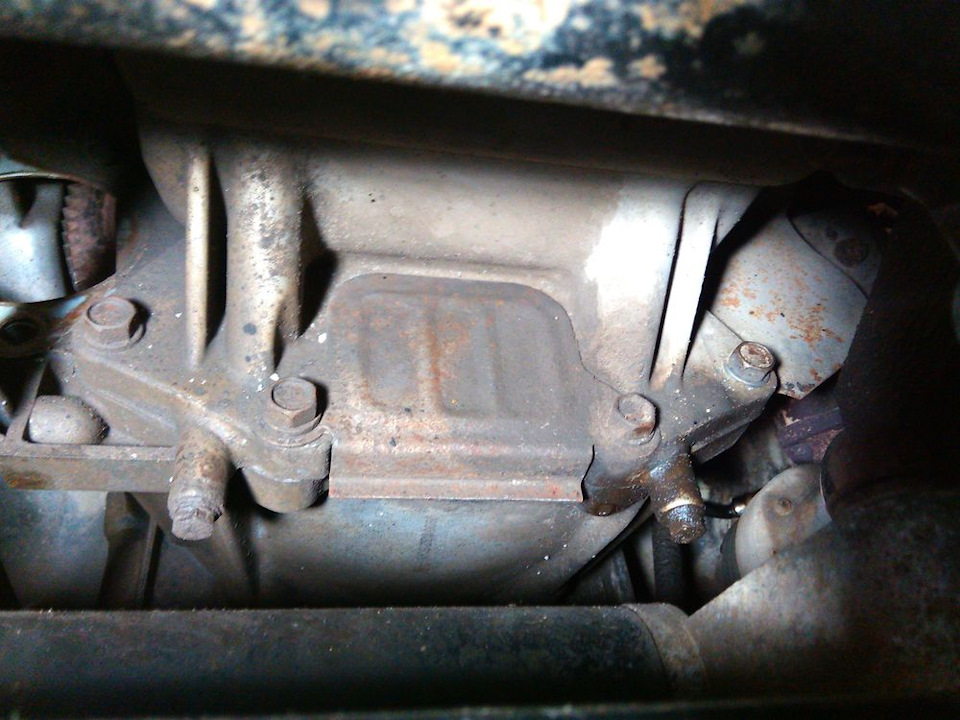

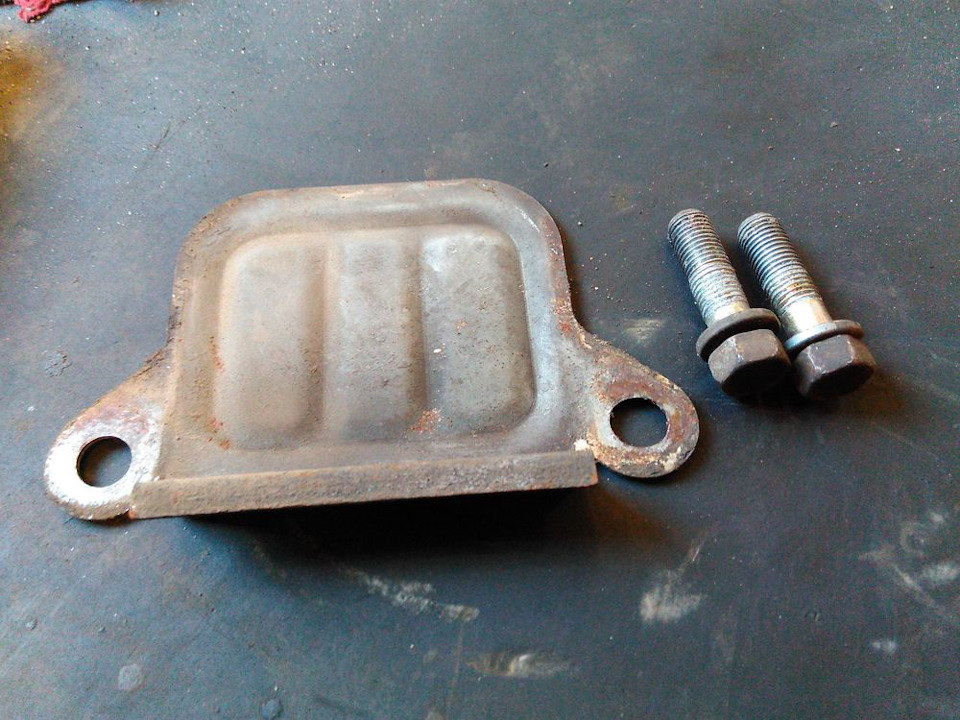

Выкручиваем два болта и снимаем крышку, получаем доступ к маховику двигателя:

Вращая коленчатый вал за болт шкива, находим расположенный на маховике болт с головкой на 14 мм. Для вращения вала используем ключ с головкой на 22 мм. Доступу к болту мешает вентилятор радиатора, поэтому ключ должен быть компактной конструкции:

Одеваем на болт высокую головку на 14 мм. Упираясь в картер, головка стопорит маховик и коленчатый вал, что позволяет легко открутить и закрутить болт шкива:

По окончании работ не забываем удалить головку и ключ…

…Иначе при запуске двигателя будет большой БАДА БУМ!

Момент затяжки болта: в разных источниках от 176 до 187 Н*м, я затягивал до 180 Н*м, через 1000 км проверял затяжку тем же моментом.

Всем хорошего дня, до связи!

FakeHeader

Recommendations

Comments 75

Всем привет, на холостом болтает шкив, при оборотах он выравнивается, в чем может быть дело?

У меня было такое. Как выяснилось, прогорела гофра приемной трубы глушителя, прорывало газы, из-за этого шкив колбасило. Даже опытные мастера не могли найти связь, но после замены гофры вибрации ушли. Проверьте выпускную систему на герметичность. Причем не обязательно должна быть дыра в глушителе, я обнаружил прорыв газов через гофру только на повышенных оборотах.

Болтается так же шкиф и выравнивается на оборотах на холостых кароче болтается, проверили затяжку болта в сервисе затянуто нормально, вопрос в чем. Чем чревато что шкив болтается? читал в инете что ведет к выработке коленвала? так ли это? И можно ли так ездить или сам шкиф менять так как он кривой походу дела?

Ездить так нежелательно, так как это дополнительные переменные нагрузки на коленвал. Причин может быть много. Может, шкив кривой, может, износ двигателя, может просто двигатель неустойчиво работает на холостых. У меня вообще проблема была в прогоревшем глушителе. Начните с ревизии выхлопной системы и систем питания и зажигания. Если с ними порядок, тогда уже пытаться менять шкив или разбираться с двигателем.

прочитал ваш комментарий и вообще не понимаю как дырявый выпуск глушителя может влиять на болтанку этого шкива? Вибрации нет на двигателе кстати на холостых единственная проблема что бывает с ключа не заводится на горячую, а с автозапуска заводится, была неустойчивая работа подсос воздуха удалили из коллектора заслонки, поменяли свечи, бронепровода катушки зажигания все. Сейчас вот эта проблема.

Я тогда и сам не понял, какая связь с глушителем. Но факт есть факт, после замены прогоревшей гофры, биение шкива прекратилось. Объяснить физику процесса не могу, но дело было именно в этом.

Здорово! А мы, сузоководы, просто на скорость ставим, ну и ручник тоже в помощь.

На машине с АКПП так сделать не получится, даже если это Suzuki.))

Если разобраться, то на машинах с АКПП нельзя крутить колёса, при неработающем двигателе и включенной трансмиссией. А почему нельзя крутить двигатель за шкиф коленчатого вала с подключенной трансмиссией?
Хотя предложенный способ толковый, плохо что на Витарике не делают дырок в маховике.

На автомобилях с АКПП нет механической связи между двигателем и трансмиссией, крутящий момент передается через гидротрансформатор только при работающем двигателе. Поэтому с помощью АКПП коленчатый вал не застопорить, как с МКПП.

Читать еще:  Модуль зажигания ваз 2109

Про гидротрансформатор слышал, теперь буду знать и про это.

defender1985 › Блог › Правильный способ откручивать/закручивать болт шкива коленвала.

Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.

Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.

Тем не менее, все эти способы не универсальны, и нужно соображать “на месте” что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.

Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)

Например: на АКПП не застопорить колено включением передачи и блокировки тормозов… 🙂
Например: на двигателях 1.4 -1.6 (малолитражках) бывает так, что момент развиваемый сцеплением (а оно не всегда новое) недостаточный, для отворачивания болта шкива, и оно просто проскальзывает.
Например: “самопальная” приспособа удерживающая шкив, потребует дополнительного места под машиной и, как правило, помощника. Так же имеется некоторое плечо, отставленное от точки приложения силы, поэтому ее будет постоянно перекашивать, и скручивать. Риск прижать помощнику пальцы, или “по лбу” если сорвется ваш вороток…

Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет “нормальные” шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный “берущий” инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий “КОНЬ”, что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.

Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.

Итак, “самый верный” способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.

Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.

Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут “вровень-выпирать”
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.

— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.

— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать “глухой” обводной ролик, который не дорого потом заменить.

Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀

Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.

Читать еще:  Замена крестовины карданного вала уаз

Как открутить шкив коленвала

Ремонт автомобиля это процесс требующий специальных навыков и определенного опыта и специального инструмента, но даже наличие таковых не гарантирует что всё будет быстро и просто. Зачастую автомеханики сталкиваются с рядом проблем связанных с возрастом, не правильным ремонтом и эксплуатацией автомобиля. Одной из таких проблем являются трудности при откручивании шкива коленвала. В данной статье приведена общая информация, которая может быть полезна при снятии шкива коленвала. Полный порядок выполнения работ описан в соответствующей технической документации.

Работа по снятию шкива коленвала должна выполняться квалифицированным специалистом. Перед началом работы необходимо ознакомиться с соответствующей технической документацией, где описан правильный, порядок выполнения работ. Работу следует выполнять исключительно подходящим инструментом соблюдая все правила техники безопасности.

В каких случаях требуется снятие шкива коленвала?
В большинстве случаев шкив коленвала выполняет функцию ведущего привода для навесного оборудования, к примеру такого как генератор, стартер, компрессор кондиционера. Он находится на передней части двигателя, то есть со стороны привода газораспределительного механизма. Газораспределительный механизм (ГРМ) требует к себе особого внимания и соблюдения правил обслуживания. Каждый автомобиль имеет регламент проведения таких работ как замена ремня или цепи ГРМ и выполнение этой работы не возможно выполнить без снятия шкива коленвала. Так же за шкивом коленвала находится передний сальник коленвала, который обеспечивает герметичность системы смазки двигателя. Со временем сальник может потерять герметичность и для того чтобы его заменить так же потребуется демонтировать шкив. К тому же, шкив коленвала часто имеет в себе демпфер вращательных колебаний, который подвержен износу и в случае его повреждения потребуется замена шкива.

Процесс снятия шкива коленвала на разных моделях автомобилей может сильно отличаться. Часто, для того чтобы произвести эту работу, нужно дополнительно произвести снятие различных деталей, которые затрудняют доступ к шкиву. К примеру на некоторых автомобилях с поперечным расположением двигателя, потребуется опустить двигатель вниз, а на автомобилях с продольным расположением двигателя может потребоваться частичная или полная разборка передней части автомобиля. Каждый случай нужно рассматривать в частности. Так же может отличаться и принцип крепления шкива. Чаще всего встречается такие типы крепления:

1) шкив крепится болтами к ведущей шестерне или к коленвалу четырьмя болтами и не имеет фиксации центральным болтом;
2) шкив крепится и четырьмя болтами и центральным болтом;
3) шкив крепится только центральным болотом.

В случае с первым типом крепления все достаточно просто: выполнив все необходимые работы для получения доступа к шкиву потребуется снять приводной ремень, открутить болты крепления шкива и снять непосредственно сам шкив. В двух других случаях потребуется открутить центральный болт и это несколько затрудняет процесс, так как центральный болт имеет большой момент затяжки, а если этот узел давно не обслуживался, то открутить этот болт будет ещё сложнее. Значительно упростить этот процесс может использование пневматического инструмента, но не всегда есть возможность его использовать, так как доступ к шкиву может быть затруднён из-за конструктивных особенностей автомобиля. В целом этот процесс заключается в том, чтобы зафиксировать коленвал и открутить центральный болт с помощью силового воротка. На некоторых моделях автомобилей для фиксации коленвала предусмотрен специальный инструмент. В случае если он не предусмотрен или попросту отсутствует есть способы без него обойтись. К примеру на автомобилях с механической трансмиссией можно включить передачу и установить автомобиль на стояночный тормоз, так же можно зафиксировать коленвал путем фиксации маховика.

Не приступайте к работе, если вы не имеете достаточно опыта и информации об автомобиле.
После произведения необходимых работ, Установку шкива следует произвести в обратном порядке.
Следует иметь в виду что центральный болт коленвала имеет определённое усилие с которым он должен быть затянут. Для этого нужно использовать динамометрический ключ. На некоторых моделях автомобилей центральным болтом зажимается не только шкив и ведущая шестеренка привода ГРМ, но и привод масляного насоса, в таких случаях затяжка этого болта на определенное усилие особенно важна.

В заключение хочется сказать что независимо от того какое количество опыта вы имеете и сталкивались ли вы с подобными работами, неотъемлемой частью ваших действий должна быть внимательность и аккуратность. Если ваш автомобиль требует ремонта, то обратитесь к квалифицированным специалистам, это поможет вам сэкономить уйму времени, денег и нервов.
