Как подключить противотуманки на ваз 2109

Установка противотуманок на ВАЗ 2109

В любом автосервисе вам предложат услугу по установке противотуманных фар (ПТФ). Но если у вас есть соответствующий опыт, свободное время и непреодолимое желание, то вы вполне можете установить противотуманки на ВАЗ 2109 своими руками.

Причины установки противотуманных фар

Основных причин, по которым автовладельцы устанавливают противотуманки, две:

С функциональной точки зрения противотуманные фары на ВАЗ 2109 повышают безопасность эксплуатации автомобиля, а это всегда дело стоящее. Такое повышение обеспечивается за счёт улучшения видимости в трудных дорожных условиях. Противотуманки ВАЗ 2109 отлично дополняют основные фары. При езде в тумане часто имеет место ситуация, когда нижняя граница тумана находится выше противотуманок, но ниже основных фар. В этих случаях ПТФ являются безальтернативным средством освещения дорожного полотна.

В тёмное время суток расположенные ближе к дороге ПТФ отлично освещают обочину. Это помогает держать автомобиль на основной части дорожного покрытия, предотвращая занос при экстренном торможении. Наконец просто увеличение светового потока за счёт включения дополнительных осветительных приборов повышает комфортность езды, в особенности при движении в условиях сильного снегопада с метелью или ливневого дождя.

Эстетическая причина менее значима. За счёт установки ПТФ трудно выделиться из потока — такие фары есть у многих. Разве что это будут какие-то эксклюзивные противотуманки, которые тогда есть смысл установить на сервисной станции. Двадцатилетний автомобиль трудно сделать остро модным за счёт ПТФ, но хуже от их установки точно не будет.

Установочный комплект

Для реализации проекта вам понадобятся:

• две противотуманные фары с кронштейнами для крепления;
• нормально-разомкнутое реле для подключения приборов освещения;
• кнопка включения противотуманных фар;
• одножильный провод сечением 1 кв. мм, длиной примерно 4 метра;
• предохранитель 16А;
• схема подключения;
• контактные колодки — при их отсутствии в комплекте с фарами и реле.

Если у вас уже есть что-то из этого набора, докупите остальное. А если вам предстоит покупать всё, то рассмотрите вариант приобретения коробочного комплекта целиком. В него входит всё необходимое, там же найдётся подробная инструкция по установке.

Подключение противотуманных фар на ВАЗ 2109 потребует наличия определенных инструментов. Вам понадобятся ключ на 10, отвёртка, бокорезы, сапожный нож для зачистки проводов и изолента. Это минимальный набор. Он достаточен в случае применения технологии скрутки для соединения проводов.

Еще один вариант подключения ПТФ, который и рекомендует большинство экспертов, — пайка всех соединений и применение термо-усадочных материалов для изоляции.

Монтаж фар и прокладка проводов

Штатные бамперы ВАЗ 2109 предусматривают специальные места, предназначенные для того, чтобы выполнить крепление противотуманных фар. Если на вашем автомобиле сохранились родные бамперы, лучше всего закрепить фары на штатные места. Если же их меняли, рассмотрите возможность фиксации кронштейнов противотуманок не к бамперу, а к корпусу автомобиля. Крепление к бамперу, особенно к нештатному, увеличивает риск разрегулировки. Это может привести к ослеплению водителей встречных автомобилей и к риску утраты приборов освещения. Не забывайте о требовании располагать ПТФ не ниже 25 см от поверхности дороги и не дальше 40 см от габарита автомобиля.

Даже если на вашем автомобиле никогда не стояли противотуманные фары, подключение ПТФ ВАЗ 2109 предусмотрено конструкцией. В блоке предохранителей имеются штатные места для предохранителя. Более того, заводская комплектация «девятки» включает проложенную проводку, позволяющую подключить ПТФ. Если она сохранилась, можете её использовать. Если нет, придётся проложить заново.

Начинайте с правой противотуманки. Провод присоедините к жгуту, проходящему под радиатором. Присоедините левую фару и проложите провод до реле. От реле через блок предохранителей проведите провод до кнопки в салоне. Второй провод кнопки запитайте с замка зажигания для того, чтобы ПТФ не горели при выключенном зажигании даже при нажатой кнопке их включения.

Кнопка включения ПТФ

Выбор места установки кнопки включения противотуманных фар зависит того, высокая или низкая приборная панель у вашего автомобиля. Если высокая, вам повезло, ваш вариант имеет штатное место для кнопки включения ПТФ на ВАЗ 2109. Оно располагается слева от рулевой колонки между кнопкой выключателя задних противотуманных фонарей и кнопкой выключателя обогрева заднего стекла. Это место закрыто заглушкой. Для монтажа кнопки снимите декоративную панель, закрывающую левый динамик аудиосистемы, и демонтируйте сам динамик. Так вы получите доступ за приборную панель, необходимый для монтажа кнопки. Подсоедините колодку включения ПТФ и колодку индикатора этого включения, после чего установите кнопку на место.

При наличии низкой панели устанавливать кнопку будет сложнее. Возможны два варианта. Первый — вы можете запараллелить включение ПТФ с включением какой-либо другой системы, например, задних противотуманных фонарей. Второй — организовать специальное место для этой кнопки. Таким местом может стать заглушенное гнездо под центральным воздуховодом системы вентиляции, рядом с выключателем обогрева стекла пятой двери.

Чтобы установить кнопку в низкой приборке, придётся демонтировать панель, расположенную между центральным соплом системы вентиляции/отопления и органами управления печкой.

Регулировка фар

Регулировка противотуманок — дело ответственное. Если не отрегулировать фары надлежащим образом, есть риск причинить неудобства другим участникам дорожного движения, создать угрозу безопасности. Грубую регулировку ПТФ можно произвести самостоятельно. Для этого выберите горизонтальную площадку вблизи белой вертикальной стены. Вертикальность стены можно проверить на глаз, а в горизонтальности площадки лучше удостовериться с помощью инструментов. Для этого подойдёт двухметровый строительный или водяной уровень. Найдя подходящее место, установите автомобиль передней частью к белой стене на расстоянии 4-5 метров от неё. Будет хорошо, если прямые лучи яркого солнечного света не будут падать на эту стену. Измерьте расстояние от центра фары до поверхности земли. Включите противотуманки. Измерьте расстояние от центра пятна света до земли. Центр пятна должен располагаться на 2-3 сантиметра ниже центра фары.

Такая регулировка является довольно грубой. Для более точной нужен специализированный стенд на сервисной станции. Если вы закажете установку ПТФ на СТО, регулировка войдёт в цену автоматически и будет выполнена в обязательном порядке.

Устанавливаем противотуманные фары на ВАЗ 2109

Противотуманки — это элемент системы подсветки дорожного полотна, которые позволят вам на вашем ВАЗ 2109 лучше ориентироваться на дороге при сложных погодных условиях. За счет своего свечения, ПТФ эффективнее освещают путь в тумане, во время снега, дождя. Плюс информируют встречные машины о вашем приближении.

Установка ПТФ важна в первую очередь с точки зрения безопасности. Хотя многие монтируют их с целью улучшения внешнего вида машины. Объединить обе функции? Почему бы и нет.

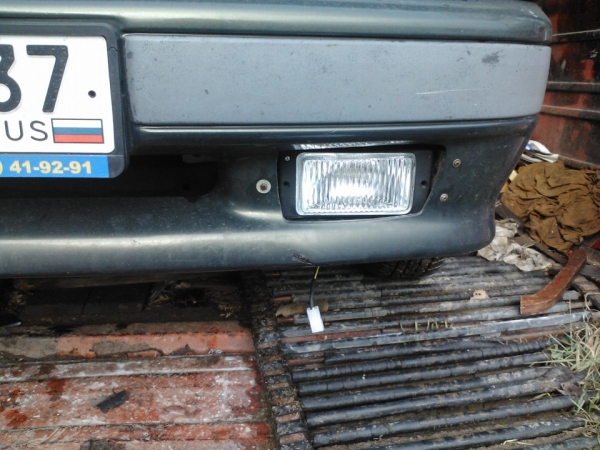

ПТФ во всей красе

Инструменты и материалы

Согласно ПДД, действующим сейчас, противотуманки могут выступать в роли альтернативы ближнему свету при использовании днем.

Если грамотно установить и отрегулировать ПТФ, они смогут дополнительно подсвечивать обочину. Так при плохой видимости вы вовремя заметите внезапно выскакивающих пешеходов, животных.

Чтобы провести работу, вам потребуется определенный набор приспособлений.

Элемент

Количество

Длину рассчитывают исходя из того, чтобы ее хватило для протяжки от блока предохранителей до каждой ПТФ. Сечение обязательно 1,25 кв.мм.

Она же мама. Понадобится 4 штуки

Также мама. Нужна только 1 штука

Клемма с отверстием в центре

Она пойдет на массу. Нужно 3 штуки

Реле с колодкой и проводами

Требуется один комплект, но для страховки можно взять пару

Кнопка включения ПТФ

Две качественные фары

Специально для ВАЗ 2109 можно приобрести полностью собранный, готовый комплект для подключения ПТФ. Его ориентировочная стоимость, которая может несколько отличаться в зависимости от региона и магазина, составляет 1500 рублей.

Купив его, проблем не будет

Установка

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

1. Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.
2. Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
3. Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
4. Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
5. Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
6. Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
7. Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.

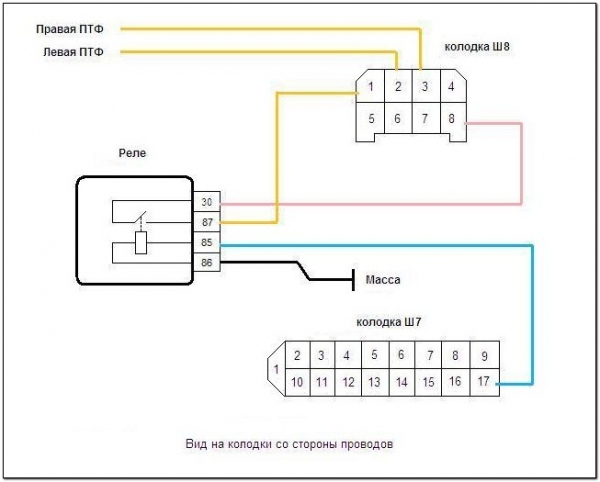

Схема

1. Верните разъемы назад с блок предохранителей.
2. Верните на свое законное место извлеченный монтажный блок.
3. Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
4. Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.

1. В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
2. Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
3. Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
4. Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
5. Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.

Последний этап установки ПТФ заключается в их регулировке. Здесь лучше довериться специалистам, поскольку для правильной настройки свечения требуется специальный стенд, ровная площадка, познания в геометрии и не только. Своими руками сделать регулировку можно, но достаточно сложно.

В установке ПТФ на ВАЗ 2109 нет практически ничего сложного. Если приобрести комплект и разобраться в устройстве, схеме подключения, тогда процедура займет у вас буквально пару часов.

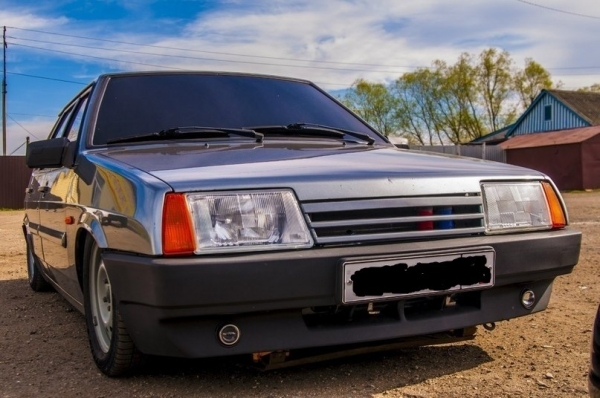

Вариант размещения ПТФ

Если опыта нет, но желание получить противотуманки на собственную девятку имеется, обратитесь к хорошему автосервису. Там установят и сразу настроят оптику.

Как установить противотуманные фары на ВАЗ 2109

Внешний вид противотуманных фар на ВАЗ 2109:

Установить противотуманные фары на ВАЗ 2109 несложно, если умеете читать простейшие схемы и обладаете основными навыками проведения монтажа. Схема подключения стандартная, а если присмотреться, то вы даже увидите проводку, которая лежит в подкапотном пространстве, идет до кнопки в салоне и до блока предохранителей.

Но не стоит радоваться, не всегда эти провода позволяют провести подключение туманок – сказывается возраст автомобиля и постороннее вмешательство в провода, проложенные на заводе. В итоге монтаж таким способом становится невозможен, приходится прибегать к крайним мерам. Итак, разберем по порядку процесс установки противотуманных фар на автомобиль ВАЗ 2109, 21099 и 2108.

Материалы и требования к установке

Итак, для начала необходимо запастись следующими инструментами и материалами:

1. Непосредственно противотуманки.
2. Около трех метров одножильного провода (красного цвета) с сечением 0,75 квадратов.
3. Реле с нормально разомкнутыми контактами, металлической пластиной для крепления и колодка с проводами.
4. Кнопка (скорее всего, она уже установлена рядом с выключателем обогрева заднего стекла).
5. Как минимум пять саморезов.
6. Отвертка, ключ на 10, канцелярский нож и плоскогубцы.
7. Термоусадочная изоляция и изолента.
8. Предохранитель на 16 Ампер и гнездо для него.

Перед началом стоит определиться с местом крепления самих противотуманных фар ВАЗ 2109, обратите внимание на нижнюю часть бампера. Хорошенько присмотревшись, вы там найдете места для крепежа.

Вот только один минус – на старых автомобилях порой сложно именно в эти места провести установку, приходится ухищряться и прикручивать их непосредственно к бамперу. Вот только потребуется учесть некоторые требования ГОСТа, который действует с 1975 года и по сей день:

1. Расстояние от боковых поверхностей кузова автомобиля до ближайшего края противотуманной фары должно быть максимум 40 см.
2. Высота расположения противотуманных фар (от поверхности земли до нижнего края) от 25 см.

Чтобы не возникло проблем с органами правопорядка (читай – инспекторами ГИБДД), нужно придерживаться этих требований. Но «внимание» инспекторов – это не столь опасно, намного хуже – это неправильное рассеивание света в результате неверной установки. Противотуманки либо слепить встречных водителей будут, либо окажутся неэффективными в условиях плохой видимости.

Как установить противотуманные фары на ВАЗ 2109?

Итак, начинается монтаж. Для его проведения необходимо сначала установить фары в намеченное место. После этого возьмите провод и соедините с лампой правой противотуманки (плюсовой вывод). Выведите провод в подкапотное пространство и свяжите его со жгутом, идущим под радиатором. Доведите так до левой противотуманной фары ВАЗ 2109, после чего сделайте соединение с ее лампой. Все оголенные участки заизолируйте, для этого лучше всего использовать термоусадку.

Соединение со стандартным монтажным блоком 2109

Далее провод необходимо вывести к месту установки электромагнитного реле, у которого нормально разомкнутые контакты служат для подачи напряжения на противотуманки ВАЗ 2109. На один вывод через предохранитель 16 Ампер приходит плюс от АКБ, со второго он будет сниматься и идти на параллельно включенные противотуманные фары.

На контакты катушки реле присоединяется два провода: один сразу же на массу, а второй выводите к кнопке в салоне. Теперь осталось только к обеим противотуманным фарам ВАЗ 2109 подвести минусовое питание, а на второй контакт кнопки подать плюс от замка зажигания (чтобы исключить включение противотуманок при выключенном зажигании).

Подключение ПТФ — схема для любого автомобиля

Теперь бы еще сделать визуальное оповещение о включении противотуманных фар ВАЗ 2109 на приборной панели. К сожалению, не на всех модификациях имеется индикаторная лампа, встроенная в панели. Но можно схитрить – если у вас карбюратор, а есть лампа, сигнализирующая об ошибке двигателя, то можно использовать ее (как вариант – индикатор не пристегнутого ремня).

Эту лампу необходимо включить в разрыв провода, идущего к замку зажигания. У вас получится замкнутая цепь, вот только при выходе из строя индикаторной лампы или катушки реле, противотуманки на ВАЗ 2109 не будут включаться.

Противотуманные фары на ВАЗ-2109: установка и способ подключения

Хороший свет фар – одна из важнейших опций в автомобиле, ответственных за безопасность всех участников дорожного движения. Чтобы улучшить свет на ВАЗ-2109, можно установить дополнительные противотуманные фары. Противотуманки играют большую роль в освещении при неблагоприятных погодных условиях – будь то снегопад, туман, ливень и прочее. Они отлично подходят для освещения в вечернее время, а днем могут дублировать функции фар ближнего света.

Увеличивают угол обзора противотуманки и в ночные часы, дополнительно освещая обочину дороги, чтобы водитель мог вовремя заметить препятствие. Инструкция по установке, которую мы опишем ниже, пригодится и владельцам других отечественных автомобилей: ВАЗ-2108 и ВАЗ-21099 с “высокой” панелью.

Общие сведения об установке птф на ВАЗ-2109

Для установки противотуманных фар на ВАЗ-2109, понадобятся следующие детали:

• провод сечением 1,2 мм. кв. Длина провода должна быть достаточной, чтобы протянуть его от блока предохранителей к каждой устанавливаемой фаре;
• клемма типа “мама” (широкая) – 4 шт;
• клемма типа “мама” (узкая) – 1 шт;
• клемма с отверстием посередине – 3 шт;
• реле, колодка, провода;
• кнопка активации фар;
• две противотуманные фары.

В автомагазинах продаются специальные наборы для установки ПТФ. В наборах имеется все необходимое для успешного монтажа и подключения фар на ВАЗ-2109.

Если вы не смогли найти готовый набор или любите делать все самостоятельно, то вам необходимо выполнить сборку реле с колодкой и проводами. От реле отходит четыре провода. Два силовых провода обжимаются широкими клеммами “мама”. Остальные два относятся к управляющим контактам.

Один из них обжимается узкой клеммой “мама”, второй клеммой с отверстием – он выполняет соединение с массой.

Провода силовой группы от блока к фаре обжимаются в таком порядке: с одной стороны широкая клемма, с другой – колодка для соединения с ПТФ. Второй провод в колодке – массовый.

Видео-обзор установка противотуманных фар на ВАЗ-2109:

Установка противотуманных фар на ВАЗ-2109

1. Первым делом устанавливаем кнопку-активатор ПТФ. Модели авто, на которых установлена “высокая” приборная панель, имеют для этого штатное место.
2. Снимаем маскировочную решетку динамика и откручиваем сам динамик. За ним располагаются провода с фишками для подключения кнопки включения и индикатора их работы.
3. Освобождаем место для кнопки включения, подключаем все фишки и устанавливаем обратно динамик и маскировочную решетку.
4. Затем производим подключение монтажного блока. Размещается он под капотом и выглядит как черный ящик. Откручиваем крепления и слегка приподнимаем его для обеспечения доступа к контактам.
5. Затем протягиваем проводку от птф и от реле (за исключением провода массы) к монтажному блоку.
6. Отключаем контакты Ш8 и Ш7 от “черного ящика” и подключаем клеммы таким образом, как это показано на схеме:
7. Устанавливаем подключенные разъемы обратно в монтажный блок.
8. После этого помещаем блок предохранителей на свое место. Реле фиксируем на корпусе, а под болт, которым зажимаем крепление, устанавливаем “массу”. Обязательно очищаем контакты от краски.
9. Далее закрепляем силовые провода на контактах противотуманок. Тут же обеспечиваем наличием “массы” подключением к металлическим частям авто.
10. Последним этапом установки, станет надежная фиксация птф. Чтобы хорошо зафиксировать фары, вырезаем отверстия в стальной вставке около крепления бампера. Хорошая новость в том, что некоторые виды бампером обладают необходимыми отверстиями и фары можно установить на специальные кронштейны. Обязательно жестко зафиксируйте новые фары, чтобы при езде по неровностям они не тряслись.

Важной частью установки нового освещения автомобиля является регулировка. После проведения установки и подключения оборудования остается выставить правильный угол освещения и наслаждаться поездками.
