Заслонка печки ВАЗ 2110: причины неисправностей и ремонт

На ВАЗ 10-го семейства, включающее модели ВАЗ 2110-2112, конструкторы использовали систему отопления салона с электронным управлением, благодаря которому заданная водителем температура поддерживается в автоматическом режиме.

На ВАЗ-2110 вместо ручного механизма управления печкой с тросовым приводом основных элементов – крана перекрытия подачи охлаждающей жидкости и заслонок, используется контроллер системы автоматического управления отопителем (САУО) с датчиком температуры и моторедуктор, регулирующий положение заслонок.

В такой печке краник перекрытия подачи антифриза уже не используется, а регулировка режима работы отопителя – «обогрев» или «вентиляция», осуществляется центральной заслонкой, которая направляет поток воздуха через радиатор или в обход него.

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

• отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
• недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
• скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

Особенности конструкции заслонки печки ВАЗ — 2110

Отметим, что на ВАЗ-2110 разных годов выпуска используются отопители, отличающиеся по конструкции:

1. Заслонка печки старого образца

В старых отопителях используются две центральных заслонки, одна из которых перекрывает поступление воздуха в салон извне, а вторая – перенаправляется воздушный поток к радиатору печки или в обход. Они взаимосвязаны между собой приводами и открываются микромоторедуктором.

2. Нового образца

В печки нового образца центральная заслонка – одна и связана она приводом с моторедуктором напрямую, а не через рычаг.

3. Под «Евро»-панель

Конструктивно такая печка не отличается от отопителя нового образца, но в ней заслонка распределения потока воздуха по зонам управляется еще одним микромоторедуктором.

Визуально отличить печки несложно по расположению вентилятора отопителя. В обогревателе салона старого образца вентилятор располагается горизонтально, а нового образца – вертикально. Отличаются у них и моторедукторы.

Причины неисправностей

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

• деформация;
• износ уплотнителей;
• выработка или повреждения рычагов и тяг управления;
• перекос.

Деформация – проблема отопителей старого образца. На первых заслонках печки ВАЗ-2110 устанавливались пластиковые элементы, которые от температурного воздействия изгибались. Из-за этого даже при полном закрытии холодный воздух извне просачивается и подмешивается к нагретому, и эффективность печки снижается. Впоследствии конструкторы заменили пластиковые заслонки на алюминиевые и проблема с деформацией исчезла.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

Диагностика проблемы

Если причиной по которой не работает печка ВАЗ-2110 является заслонка, выявить это несложно. Для этого разберите центральный дефлектор, включите зажигание и вращайте рукоятку установки температуры в крайние положения. В исправной печке центральная заслонка не будет стучать, будет полностью открывать и закрывать канал подачи воздуха.

Если заслонка печки не двигается или останавливается в положении, которое не полностью перекрывает воздушный канал, возможно она клинит. Удостовериться в этом можно, подтолкнув заслонку рукой или длинным прутом. Если после этого заслонка станет в нормальное положение, то это и есть причина, по которой она подклинивает. Через посадочное отверстие дефлектора можно оценить состояние заслонки и ее уплотнителей. Если заслонка деформирована, ее изгиб хорошо виден.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

1. Снимаем клемму с АКБ.
2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
4. Снимаем моторедуктор.
5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
6. Разъединяем провода питания вентилятора.
7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления.
Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя.

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

• отключаем клемму аккумулятора, сливаем антифриз;
• демонтируем «жабо» и утеплитель;
• отсоединяем провода питания вентилятора и микромоторедуктора;
• отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
• отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
• извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Видео: Почему не греет печка ВАЗ 2110. Доработка заслонки.

Тюнинг и ремонт ВАЗ 2110

Отопительные воздуховоды и системы управления

1 – воздуховоды благодаря которым обдувается задняя часть авто
2 – обшивка на тоннель
3 – воздуховоды, по которым воздух идет на ноги
4 – данное сопло прогревает центр авто.
5 – боковой обогрев
6 – обогрев боковых передних окон
7 – система управления отоплением
8 – воздухораспределительный корпус
9 – заслонка на подаче обдува ног
10 – заслонка для обдува лобового стекла
11 – печка.

Из чего состоит печка ВАЗ 2110?

1. электропневматического клапана
2. переднего корпуса воздухозаборника печки
3. водоотражательного щитка воздухозаборника
4. клапана управления заслонки рециркуляции
5. заслонки рециркуляции воздухозаборника
6. заднего корпуса воздухозаборника отопителя
7. заслонки канала печки
8. заслонки управления отоплением
9. радиатора
10. кожуха радиатора печки
11. штуцера, под пароотводящий шланг
12. штуцера, под подводящий шланг
13. штуцера, под отводящий шланг
14. электродвигателя печки + вентилятор
15. корпуса электродвигателя
16. опорной площадки управления заслонкой печки
17. рычага привода заслонки управления печки
18. микромоторедуктора привода заслонки
19. резистора
20. крышки кожуха печки

В автомобиле ВАЗ 2110 используется приточно-вытяжная система вентиляции салона. Схема отопления такова: на накладках лобового стекла есть отверстия, сквозь них и подается поток воздуха в салон, либо самопроизвольно (когда автомобиль в движении), либо принудительно (используя вентилятор печки). А лишний воздух покидает салон сквозь внутренние панели дверей, отверстия в дверях и щели между обшивками. Отверстия на дверях снабжены клапанами, благодаря которым воздух покидает салон, а снаружи воздух в салон не поступает. Благодаря этому улучшена теплоизоляция салона.

Поток воздуха следующий внутрь авто при надобности проходит нагрев, это происходит благодаря его проходу через радиатор печки ваз 2110. Когда воздух нагрет он распределяется по тем частям салона, задвижки на сопла которых открыты рычагами управления отопления.

В основном больший поток идет на обдув лобового стекла и боковые стекла (в зависимости от открытия заслонки). На следующем месте по обдуваемости идет центр салона ВАЗ 2110. И остальной поток, если открыты задвижки распределяется на ноги тех, кто сидит на передних сидениях ( по 2 воздуховода: на колени и на основание пола) и на ноги задних пассажиров (дефлекторы под передними седениями).

Чтобы ускорить процесс прогрева салона ВАЗ 2110 или избежать попаданию в салон воздуха из вне – утопите кнопку рециркуляции. Откроется электропневмоклапан (только при заведенном авто) и доступ воздуха снаружи будет перекрыт. Если печка у вас включена при этом, то воздух в салоне будет продолжать циркуляцию через воздуховоды.

В более старых моделях ваз 2110 имеется 3 скорости работы потока воздуха отопления, в новых их четыре, от самой слабой, до сильной.

Отопитель салона ВАЗ 2110 имеет в себе коллекторный электродвигатель вентилятора, с постоянным током и возбуждением от постоянных магнитов. 14 А – это максимальная потребляемая сила тока (при самых высоких оборотах). Если включена максимальная скорость потока воздуха, то электродвигатель подключен к питанию авто напрямую, если же скоростью меньше, то напряжение подается через сопротивление (резистор). В более старых моделях ваз – это 0,82 Ом и 0,23 Ом.

Не стоит снимать колесо с вала вентилятора, так как существует возможность нарушения балансировки, а электродвигатель ВАЗ 2110 ремонту не подлежит. При его поломке следует произвести замену на новый (который идет в сборе вместе с колесом вентилятора).

Под приборкой авто находится радиатор, он закрыт пластмассовым кожухом. В его состав входит 2 бочка и 2 ряда трубок из алюминия, на которые напрессованы пластины. От того какую температуру вы выбрали на рычаге управления зависит количество воздуха проходящее через радиатор. При включении крайнего положения поток воздуха идущий в салон либо проходит весь через радиатор, либо не проходит совсем.

Отличием отопителя старых моделей ваз являлось то, что там можно было перекрыть поток на радиатор печки охлаждающей жидкости. Таким образом на данный момент в ВАЗ 2110 при заведенном двигателе радиатор печки всегда будет горячим. Благодаря такому методу удалось устранить вечно протекающее место охлаждающей жидкости – кран. Плюс достигнуть нужной температуры воздуха в салоне стало быстрее, благодаря малой инерционности.

Управлять системой отопления салона ВАЗ 2110 очень просто. Это происходит за счет электронного блока. Здесь мы можем увидеть шкалу температур от

16°С до 30°С. С датчика температуры салона передаются показания в блок управления и в зависимости от разности температур (выставленной на блоке и которая сейчас в салоне) он управляет заслонками печки с помощью микромотора. На данном микромоторе есть датчик положения заслонки, показания от датчика передаются на блок управления, и когда заслонка достигает нужного положения блок управления отключаем микромотор.

Есть возможность проверить температурный датчик, для этого:

• закрепите термометр для окружающей температуры рядом с датчиком температуры.
• ручка управления должна стоять на положении А, а температуру поставьте больше на 2 градуса, чем сейчас в салоне (измерите градусником).
• заведите авто.
• закройте авто (окна и двери).

Если по истечению 14-16 минут температура на градуснике не соответствует заданной на блоке управления, то достаньте контроллер из гнезда и проверните регулировочный болт против часовой стрелки, если температура на градуснике была выше нормы, и по часовой стрелке – если ниже. После поправок, проведите проверку заново.

При выходе из строя температурного датчика с микровентидятором, датчика положения заслонки отопителя и микромотора замените на новые.

Система отопления ВАЗ 2110, вентиляция салона автомобиля

↑ Воздуховоды отопителя и детали управления

1 – воздуховоды обогрева задней части салона; 2 – облицовка тоннеля пола 3 – воздуховоды обогрева ног; 4 – центральные сопла вентиляции салона; 5 – боковые сопла вентиляции салона; 6 – сопла обогрева стекол передних дверей; 7 – рычаг управления системой отопления салона; 8 – корпус воздухораспределителя; 9 – заслонка обогрева ног; 10 – заслонка обогрева ветрового стекла; 11 – отопитель

↑ Детали отопителя

1 – электропневматический клапан; 2 – передний корпус воздухозаборника отопителя; 3 – водоотражательный щиток воздухозаборника; 4 – клапан управления заслонкой рециркуляции 5 – заслонка рециркуляции воздухозаборника; 6 – задний корпус воздухозаборника отопителя; 7 – заслонка канала отопителя; 8 – заслонка управления отопителем; 9 – радиатор; 10 – кожух радиатора отопителя; 11 – штуцер пароотводящего шланга; 12 – штуцер подводящего шланга; 13 – штуцер отводящего шланга; 14 – электродвигатель отопителя с вентилятором; 15 – корпус электродвигателя; 16 – опорная площадка рычага привода заслонки управления отопителем; 17 – рычаг привода заслонки управления отопителем; 18 – микромоторедуктор привода заслонки; 19 – резистор; 20 – крышка кожуха отопителя

↑ Вентиляция салона

Вентиляция салона – приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно – при движении автомобиля, или принудительно – при работе вентилятора отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

↑ Подогрев салона

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и – через перекрываемые заслонками дефлекторы – к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара – на уровне коленей, другая – у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

↑ Режимы работы вентилятора

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения – 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) – на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя – можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Радиатор отопителя установлен под панелью приборов горизонтально в пластмассовом кожухе и состоит из двух пластмассовых бачков (левый – с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

↑ Настройки отопителя

Управление отопителем осуществляется по командам от электронного блока управления. Температура воздуха в салоне задается установкой ручки контроллера (задатчика температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С). Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем – в зависимости от разницы температур – он включает микромотор, управляющий заслонками отопителя, и выбирает скорость вращения вентилятора, если ручка управления вентилятором установлена в положение “А”. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.

Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком, ручку управления вентилятором поставьте в положение А, а задатчик температуры – на 2°С выше температуры в салоне, измеренной термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке – для увеличения температуры и против – для уменьшения. После регулировки снова проверьте работу блока управления.

Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Лада 2110 68 л.с. › Бортжурнал › Отопление салона

Итак, к делу. Апрель в нынешнем году выдался холодный, так что у меня была возможность (хоть и не в полной мере) оценить производительность штатной системы отопления. Мой вердикт: производительность — никакая. Предвидя гневные возгласы типа “а у меня греет!” приведу условия тестов: чтобы выехать из моего района, необходимо отстоять в пробке энное количество времени. Современные двигатели (читай — инжектор) с самого начала выставляют минимальные обороты работы двигателя. Экология — это наше все! Вот и приходится ждать в течение всей пробки пока же двигатель прогреется, с завистью поглядывая на владельцев карбюраторных машин.
Засада вторая: на прогретой машине включаете печку и… ничего не происходит. То есть вентиллятор честно воет, воздух честно греется но, как у Жванецкого “Они образовали замкнутый цикл, и все что они производят — там же внутри и поребляют”. То есть теплый (а летом и холодный) воздух остаются где-то в недрах вентилляции. Засел я за интернет в поисках кряка к системе вентилляции. Как ни странно, он нашелся в журнальном киоске (надо чаще ходить пешком:). В журнале “За рулем”, была опубликована статья, по модернизации системы вентилляции. Надо сказать, что в статье приводятся только полумеры (верхние сопла), а ножки хочется погреть тоже (в стандартном исполнении, правая нога водителя находится где-то в районе экватора, а левая — на полюсе). Поэтому, было принято решение “расширить и углУбить”.
Время свободное было, поэтому я полез вынимать из машины штатную вентилляцию. Довольно быстро выяснилось, что для этого надо разобрать пол машины… Хотя нет, вру — всю машину:) В общем, если делать “по уму”, но надо снимать и разбирать все торпедо. Но, проконсультировавшись со своей ленью (она у меня весьма конструктивна), я ограничился центральным воздуховодом. После знакомства с ним, я долго плакал в подушку, жалея несчтасных жителей Тольятти, которым приходится ежедневно сталкиваться с такими монстрами креатива, как конструктора автоваза: центральный воздуховод, как и все прочие, собирается из двух половинок. Соответственно, по всей длине воздуховода имеются две щели, которые уплотнены угадайте чем? Правильно — ничем.

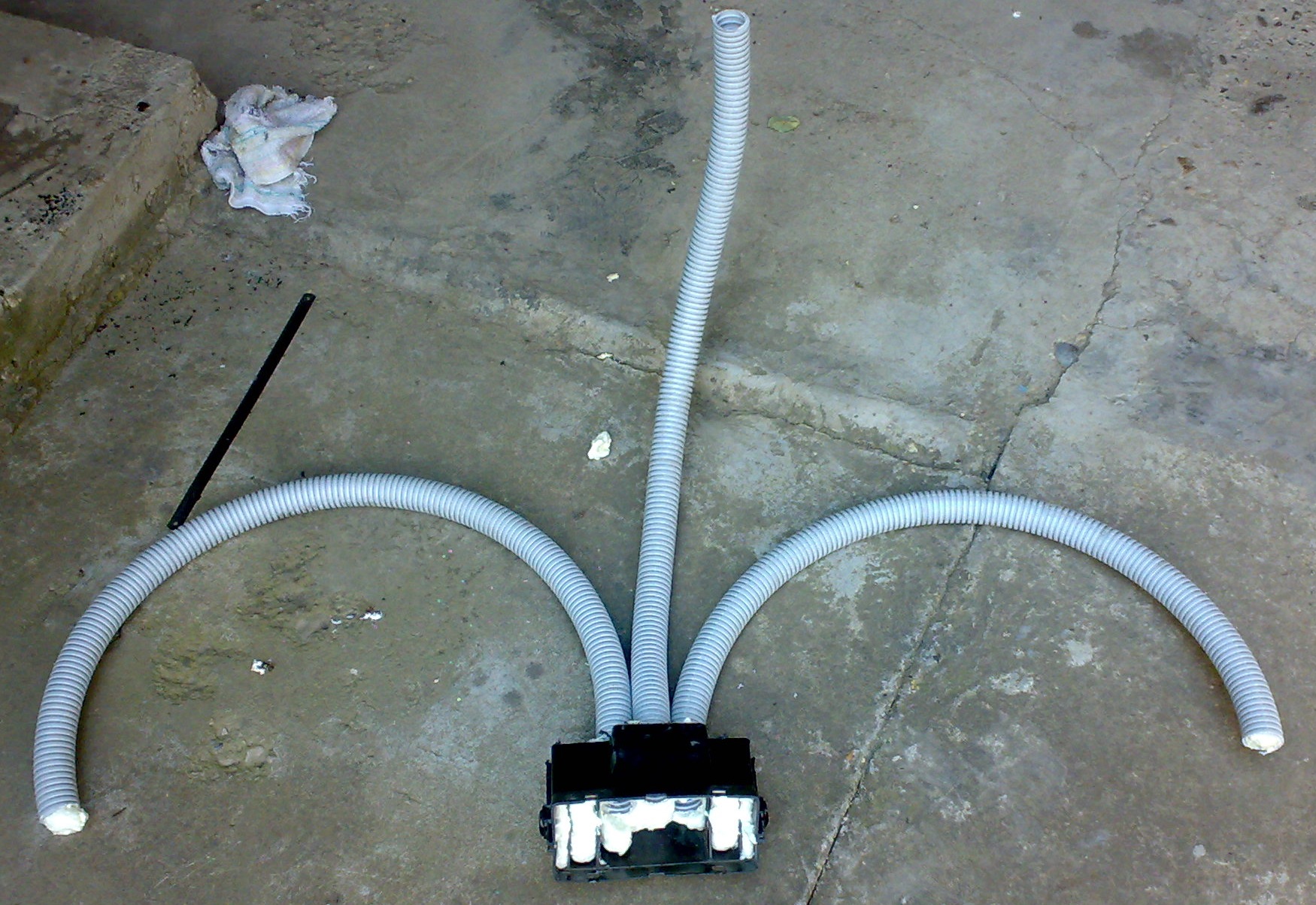

В общем, было приобретено 5 метров гофрированного пластикового шланга (сразу говорю, больше метра у меня осталось неизрасходовано), баллон монтажной пены (тоже половина осталась:) и произведено вмешательство в заводскую конструкцию. Так как полную разборку мне было делать лень, то я просто вставил шлаг в верхние боковые сопла отопителя и просунул до середины. В середине я залил воздуховод вокруг шланга монтажной пеной, после чего, проделал тоже самое с боковыми соплами. Получилось не слишком эстетично, но довольно функционально. Все это безобразие все равно прикрывается декоративными решетками (правда, и через них пена все равно видна). Кроме того, ставка делалась не на внешний вид, а на эффект. Чтобы шланги не прыгали на кочках, я их закрепил в натяг. Для чего сначала закрепил из центральную часть, а потом, прижав шланг, залил боковые сопла. При закрытых центральных соплах теперь из боковых вполне ощутимо дует, чего мне не удавалось добиться прежде. Надеюсь, это поможет бороться с запотеванием стекол в дождь.
Пришла пора центрального воздуховода: Нижняя его часть была отпилена и выброшена безо всякого сожаления! Верхняя же, усилена проволочными скобами (чтобы не разъехалась от монтажной пены). Из верхней части были выломаны внутренние перегородки (теперь они не нужны), внутрь втавлены три шланга и уплотнены монтажной пеной. Получился вот такой спрут. Верхняя часть воздуховода была вставлена на место, но предварительно промазана герметиком, чтобы дула куда положено (я промазал герметиком все стыки оставшихся штатных воздуховодов, до каких смог дотянуться).После чего, гофры били проложены туда, где им планировалось быть: центральная — в короб между сиденьями: ей полагается дуть в ноги задних пассажиров (признаться, дует не очень хорошо, но раньше не дуло вообще), а боковые проложены в ноги водителю и переднему пассажиру. После того, как трубки были отрезаны в размер, их концы были заткнуты монтажной пеной, а сами они были зафиксированя по месту пластиковыми хомутами. В трубках были прорезаны боковые отверстия, чтобы поток воздуха дул в ноги, а не куда ему захочется. Надо сказать, что результат превзошел самые смелые надежды: дует ощутимо даже на первой скорости вентиллятора, а дырок потом можно будет и добавить, если сочту, что дует не туда куда надо:)
Как можно увеличить температуру отопителя? Очевидных способа два: увеличить температуру носителя тепла (тосола), либо ускорить его циркуляцию. Говорят, что решения для первого варианта на рынке существуют, но мне с ними сталкиваться не приходилось. А вот решение для второго варианта неоднократно проскакивало на auto.ru. Для “Газелей” существует специальная помпа для тосола, которую и предлагается воткнуть в магистраль отопителя, а в салон вывести кнопку для ее включения. Тут ничего придумывать не пришлось, кроме того, куда закрепить помпу (она здоровая оказалась). оказалось что место у основания аккумулятора как будто дя нее предназначено — надо лишь немного подогнуть на помпе уши. Технология установки слудующая: слить из двигателя тосол (я сливал только до уровня “ватерлинии”. вышло около 3 литров). Отсоединить шланг идущий от двигателя к отопителю и подсоединить его к боковому патрубку помпы. Верхний же патрубок помпы соединяется с двигателем специально приобретенным для этого шлангом (у меня ушло сантиметров 60 армированного резинового шланга, приобретенного вместе с помпой). Ну и естественно, поставить на все это приличные хомуты.
Внутри я поставил кнопку с символом рециркуляции а запитал ее от проводов идущих к системе управления отопителем. Таким образом, помпа работает только при включенном зажигании (что и требовалось — еще не хватает ее забыть выключить на ночь:)
Теперь ждем холодов, чтобы все это счастье опробовать.
Но вентилляция в ноги радует уже сейчас:)
Из “приятностей” выясненных в процессе переделки:
1. Оказалось, что гнезда под магнитолу и под часы (маршрутный компьютер) с блоком контрольных ламп абсолютно одинаковы по размеру. Я не преминул этим воспользоваться, и перенес магнитолу чуть повыше — пока доволен. А если кто-то хоче установить что-либо двухдиновое — теперь вы знаете что можно выкинуть:)
2. Если выкинуть центральный воздуховод, или хотя бы его часть, то освобождается куча места — даже не знаю что с ним делать. Был бы я меломаном — запихнул бы туда что-нибудь из техники.
3. Без центрального воздухвода перестала топорщиться крышка центральной консоли с водительской стороны. Правда, моя за время эксплуатации успела уже так выгнуться, что пришлось ставить дополнительный саморез.
В общем, если есть вопросы — милости прошу в форум. Результатов же полевых испытаний жем ближе к холодам… если с летом повезет:)

Итак, во что обошлась возможность испортить себе отпуск:
Помпа 450р
Шланг резиновый 80р
Шланг гофрированный 70р
Монтажная пена 750мл — 180р (тут я пожадничал — 500мл хватит за глаза, а покупал я слишком дорого).
кнопка с разъемом 140р
хомуты и герметик были куплены давно, так что тут не фигурируют.
Итого вышло 920р. Совсем даже некисло. Но радость созидания все окупает:)
