Установка фаркопа на Рено Логан своими руками

Дата публикации: 23 августа 2016 .
Категория: Автотехника.

Когда машина используется только для езды по городу, за продуктами или на работу проблем с недостатком свободного пространства в салоне автомобиля не возникает. Но, если АТС эксплуатируется для бизнеса или хозяйственно-бытовых нужд (поездок на дачу, переездов и так далее), то штатного багажного отсека становится недостаточно для перевозки крупногабаритных грузов. Покупать для этих целей грузовой автомобиль нет смысла, ведь популярные сегодня легковушки, в число которых входит Рено Логан, можно оборудовать тягово-сцепным устройством и буксировать прицеп.

К слову, стоит сказать, что подвеска на Логане установлена «добротная», поэтому труднопроходимые проселочные дороги этой машине не страшны. Остается только подобрать такой же надежный и качественный фаркоп.

Какой фаркоп подойдет для Логана

Стоит сразу сказать что ТСУ – это модельное изделие, поэтому если вы являетесь владельцем Renault Logan 2, то и покупать необходимо фаркоп на Логан 2. Благо для этих автомобилей есть оригинальный комплект со следующими артикулами:

• 8201555829 – оригинальная поперечина для нового Логана;
• 8201555830 и 8201278652 – оригинальный комплект крепежей и электрики.

Также можно подобрать наиболее подходящую модель по типу ТСУ. Сегодня существует несколько категорий фаркопов, отличающиеся по конструкции и максимальной массе перевозимого груза. Для Рено Логан больше всего подойдет простейшее устройство типа «А», рассчитанное на перевозку груза, вес которого составляет не более 1,5 тонн. Такая модель обойдется порядка 3 500 – 5 000 рублей. Тип «B» представляет собой полуавтомат на гайке, при этом грузоподъемность такого ТСУ также составит 1,5 тонн. Остальные модели рассчитаны на больший вес груза, они стоят на порядок дороже и устанавливать такие фаркопы нецелесообразно.

Полезно! ТСУ для Рено Логан, выпущенных в период с 2004 по 2012 и модели младше 2013 года значительно отличаются по конструкции.

Если говорить о производителях, то сборные комплекты для этой машины сегодня предлагают компании:

Многие предпочитают изготовить фаркоп на Рено Логан своими руками, чертежи которого мы рассмотрим подробнее.

Как изготовить фаркоп для Логана

Изготовить фаркоп самостоятельно несложно, главное, уметь пользоваться чертежами и чтобы у вас под рукой были сварочный аппарат и болгарка.

Сперва необходимо изготовить основную деталь будущего фаркопа – силовую балку, которая будет передавать усилие с крюка на корпус АТС.

Затем изготавливается боковой кронштейн. Эта деталь позволит закрепить силовую балку на кузове автомобиля.

Следующий шаг – это буксировочный крюк, к которому будет цепляться прицеп. Обычно эту деталь изготавливают из обрезка трубы, который необходимо изогнуть трубогибом. После этого к крюку приваривается шар.

Далее подготавливается фланец и щека.

Руководствуясь приведенными выше чертежами, вы без труда изготовите фаркоп самостоятельно. После этого, независимо от того купили вы ТСУ или смастерили его своими руками, изделие необходимо установить.

Как установить фаркоп

В стандартный комплект фаркопа входит все необходимое, вам остается только вооружиться крестообразной и плоской отверткой, а также накидными и торцевыми ключами. После этого необходимо загнать машину на эстакаду или яму. Хотя клиренс Логана позволяет использовать и кирпичи, с помощью которых вы немного приподнимаете заднюю часть авто.

Внимательно прочитайте, идущую в комплекте схему, если вы устанавливаете готовое ТСУ.

После этого освободите багажник от ненужного хлама, особенно по бокам, и выполните следующие шаги:

• Снимите подвесы глушителя, начиная с середины машины и заканчивая элементами, расположенными у самого «глушака». Чтобы детали легко снимались, используйте любой смазочный состав.
• Отсоедините глушитель, оставив его на задней балке.
• Найдите на лонжеронах в багажнике технологические отверстия, предусмотренные производителем, и вытащите из них заглушки. Для этого достаточно поддеть их плоской отверткой.
• Найдите отверстия в лонжероне, которые спрятаны под защитной пленкой. Используя крестообразную отвертку, выдавите их внутрь багажника, так проще всего прорвать пленку. Повторите процедуру с противоположной стороны.
• Соберите фаркоп, начиная с боковых пластин, к которым крепится центральная поперечная балка. При этом не затягивайте болты слишком сильно.
• Отрегулируйте позицию шара. Этот элемент должен находиться только вдоль продольной оси машины.
• Установите буксировочный крюк.
• Установите площадку, предусмотренную для розетки.
• Удостоверьтесь что все установлено ровно, после чего можно смело затянуть болты.

После этого можно вернуть глушитель на место. Однако при этом обязательно протрите обвесы, чтобы очистить их от смазки и прочих материалов.

Остается только подключить розетку фаркопа.

Подключение электрики

Некоторые автовладельцы предпочитают использовать розетку только в момент непосредственной транспортировки прицепа. Это связано с тем, что при езде по пересеченной местности или при «неудачной» парковке в первую очередь страдает именно этот элемент. Розетку можно подключить к б/с автомобиля и убрать в багажник.

Полезно! Перед подключением розетки фаркопа отключите АКБ автомобиля. Для этого достаточно лишь снять минусовую клемму.

Чтобы подключиться к автомобильной сети нужно только провести розетку от самого ТСУ к одной из задних фар. Электрика подключается согласно следующей схеме.

Это стандартные разъемы на 7 контактов для легковых прицепов, но существуют также и модели на 13 пинов, которые чаще всего используются при перевозке трейлеров. Если распиновка отличается, лучше не мудрить и купить переходник.

В заключении

Установить фаркоп для Рено Логан не составит труда, также как и самостоятельное изготовление конструкции тягово-сцепного устройства. Данный автомобиль способен перевозить довольно габаритные грузы, но при этом не стоит забывать о скоростных ограничениях (не более 80 км/ч) и правильном расположении перевозимых вещей.

Renault Logan 1.4i Road Cruiser › Logbook › Фаркоп Bosal 1418-A, установка

Решил я расширить функциональные возможности своего автомобиля прицепом, т.к. скоро намечается вывоз урожая с дачи.

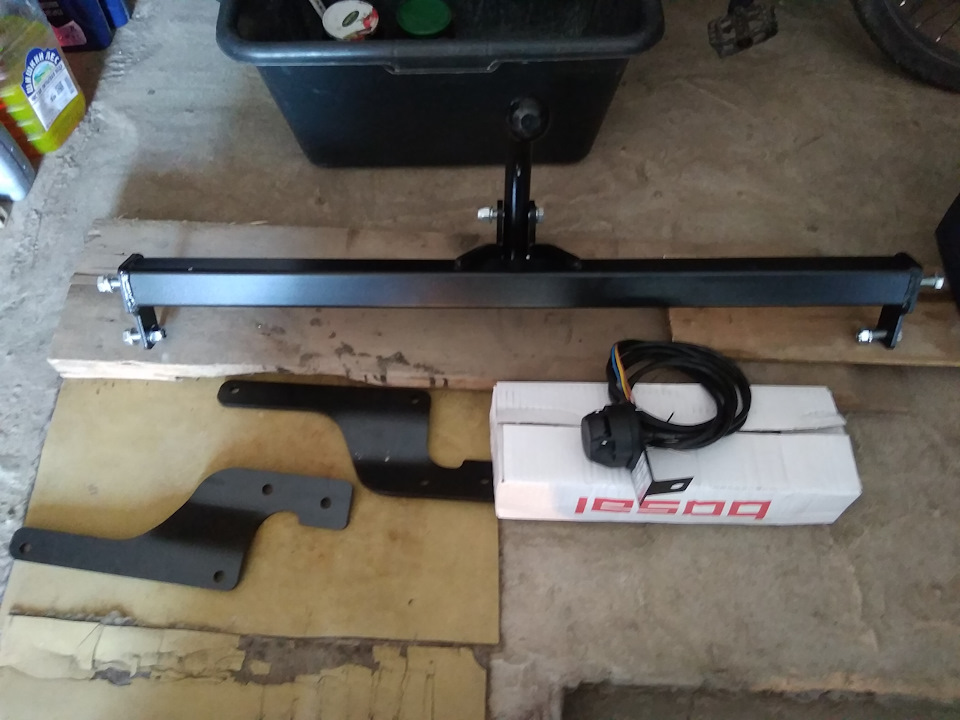

По характеристикам и отзывам выбор фаркопа остановил на проверенном производителе Bosal, модель фаркопа 1418-A для логана 1-й и 2-й фазы (с электрикой в комплекте).

Процесс установки фаркопа на Логан замечательно расписан у Wulf-moto в записи www.drive2.ru/l/1986693/
Я отмечу только основные моменты.

1. Работать намного удобнее вдвоем. Я работал один и здорово намучился. Особенно в момент затягивания крепежа к лонжеронам кузова. Одному это делать КРАЙНЕ неудобно (и вообще возможно, только если Вы с длинными и цепкими руками).

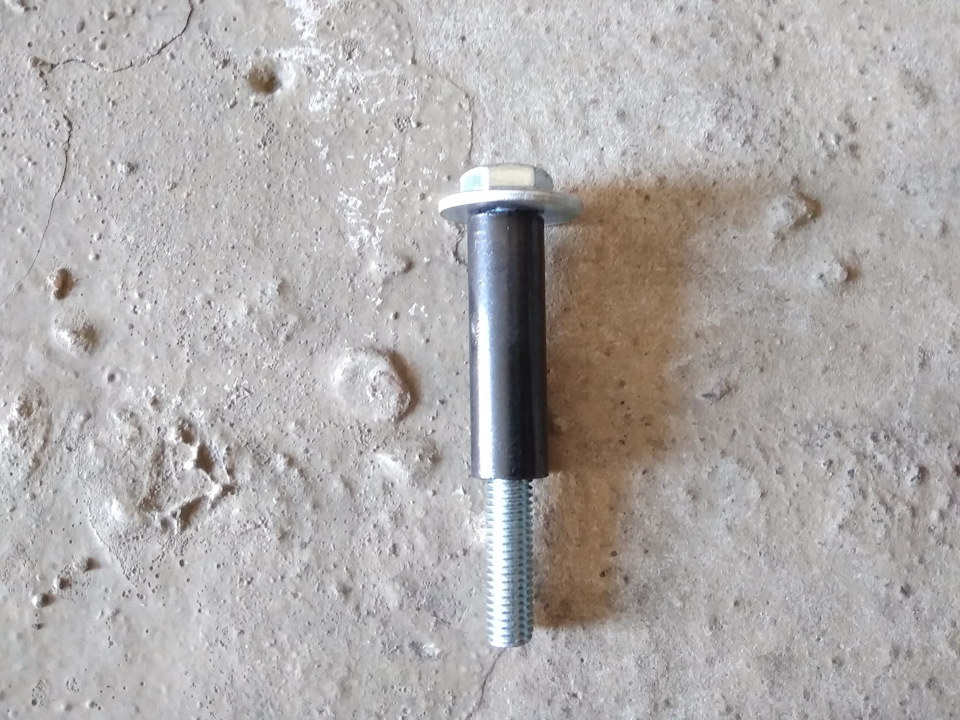

2. Крайне желательно закрепить дистанционные втулки на болте, входящем в лонжерон, например, подложив под них кусочки изоляции провода. Иначе, одно неловкое движение, и втулки останутся в лонжеронах (скорее всего, навсегда).

3. Поперечная балка достаточно тяжела по весу, особенно, при работе в одиночку — при установке мне помогала табуретка, на которую клал противоположный конец балки, пока прикручивал.
НЕ ЗАТЯГИВАЙТЕ болты, пока не собрали 2 крепления к лонжеронам и поперечную балку. Собрав, затягивайте поочередно с каждой стороны.

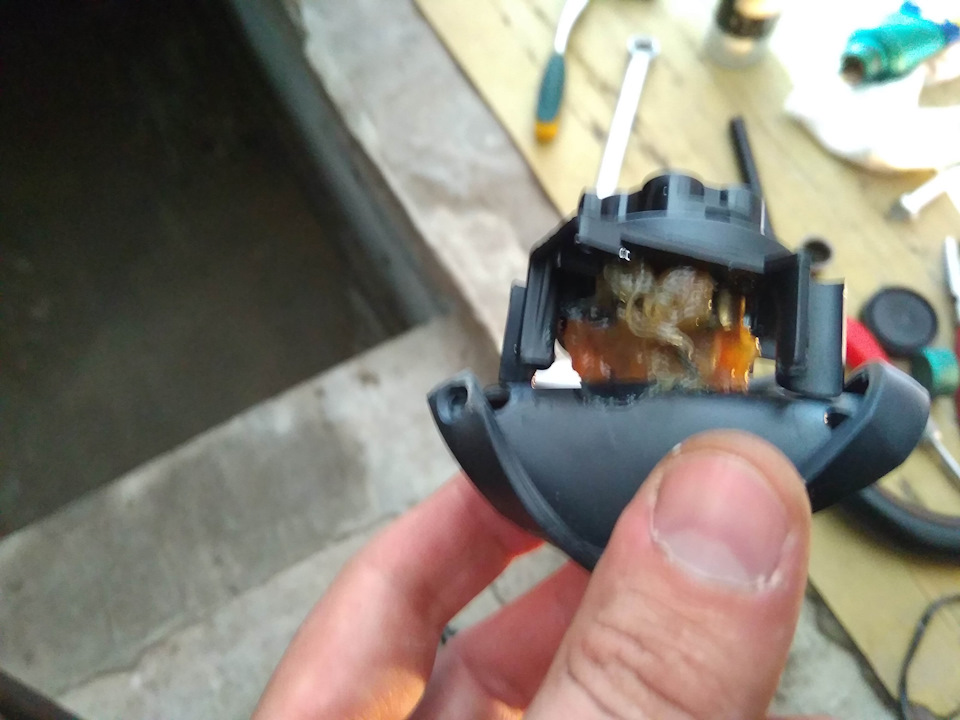

4. Розетку фаркопа на профильных форумах советуют набить литолом с внутренней стороны для предотвращения окисления контактов и увеличения срока службы. Я последовал этому совету. Более того, обмазал контакты и с внешней стороны.
Если мера не оправдает себя, перенесу розетку в багажник и буду доставать ее на улицу только при перевозке прицепа.

5. Комплектная проводка подключается на оба фонаря.
С левого берется: сигнал поворота, сигналы торможения, противотуманный фонарь и масса.
С правого — сигнал поворота, габариты и подсветка номера.

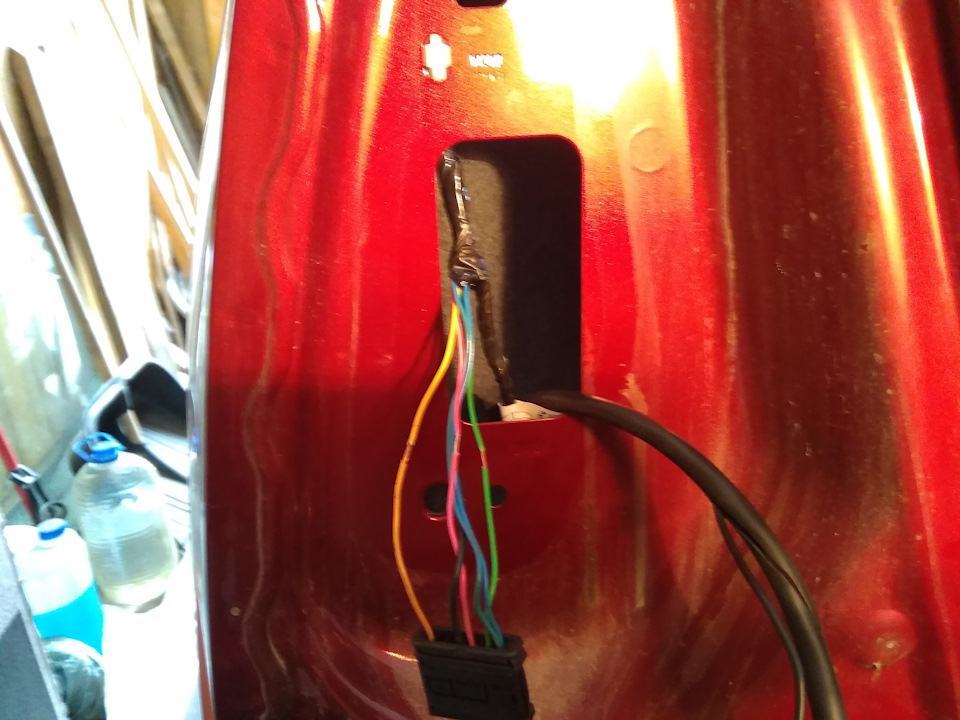

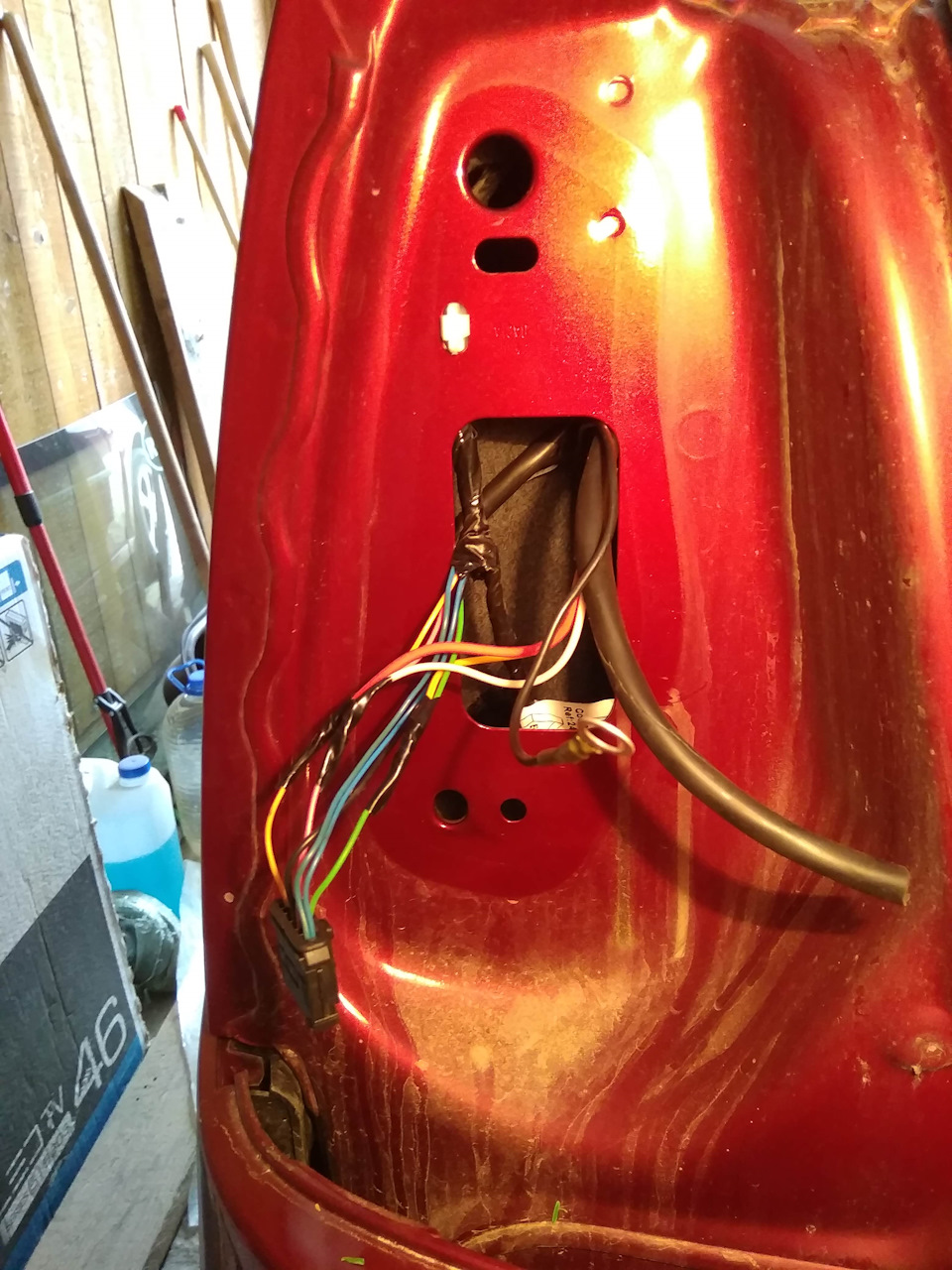

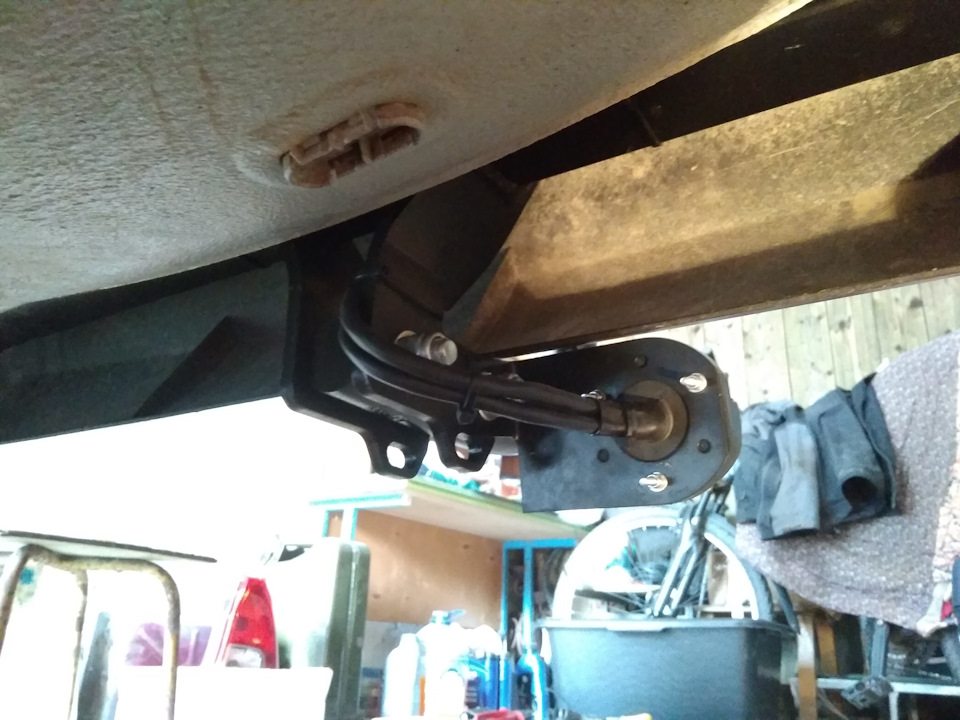

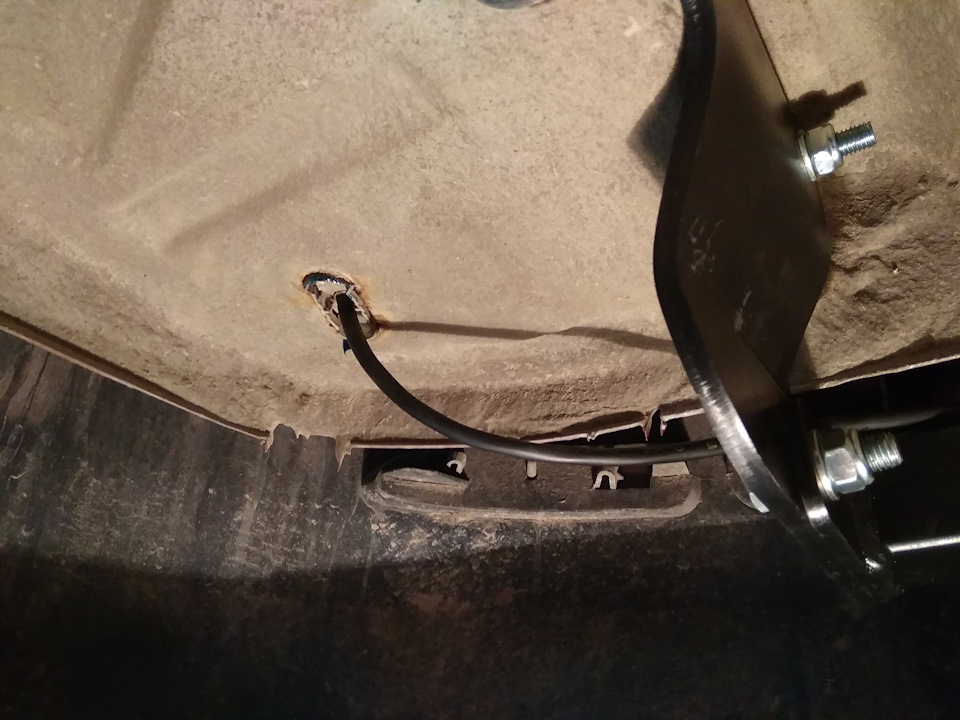

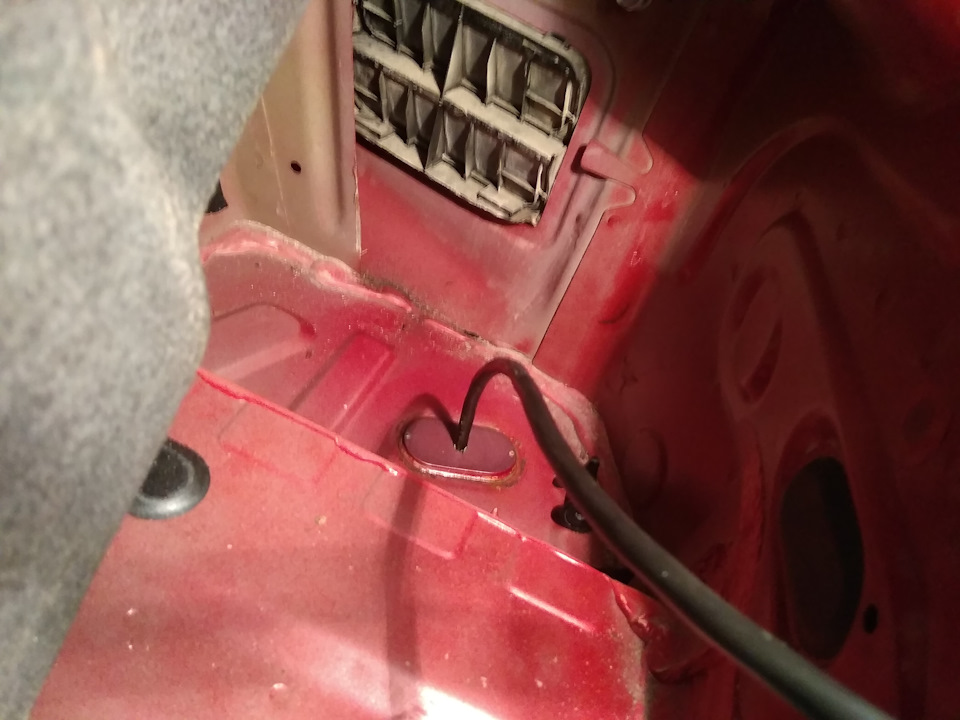

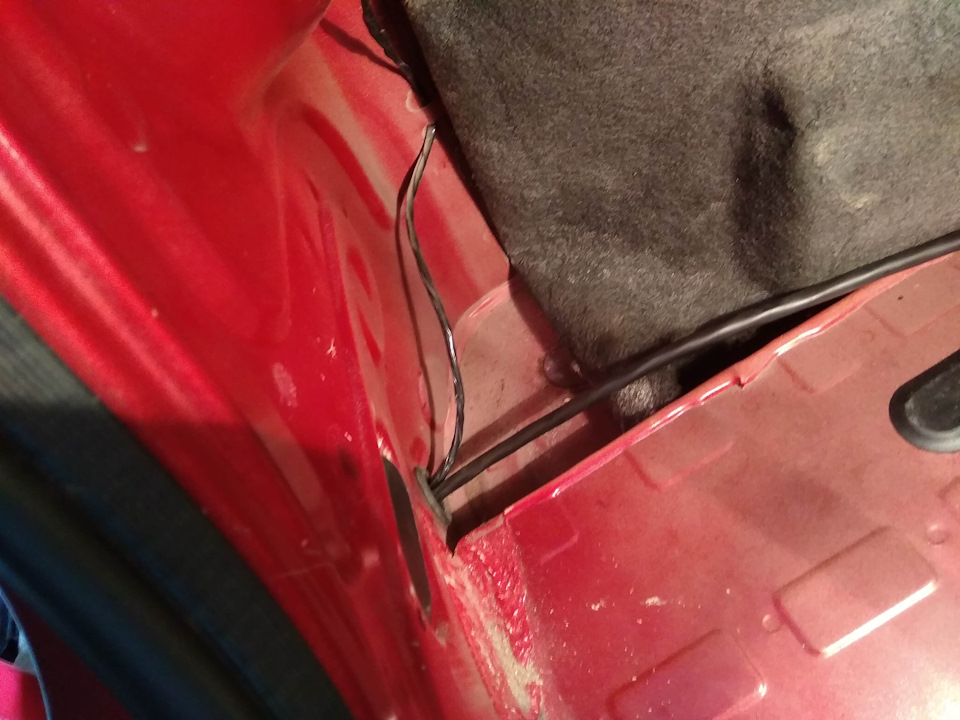

Я протянул провода по верху поперечной балки, закрепляя стяжками. Слева — вывел в багажник через резиновую заглушку для провода подсветки номера, справа — проделав отверстие в заглушке в “кармане” багажника.

6. Подключиться к проводке фонарей удобнее и быстрее мне показалось традиционной хорошей скруткой.
Острым ножом я зачищал по 0,5 см изоляции проводов, не разрезая их.
Зажимные клеммы-ответвители, идущие в комплекте, по отзывам — часто рвут жили проводов. Были отправлены в запас.

7. Без трещетки в одиночку работать нереально. Да и вообще — обзаведитесь трещоткой, облегчите себе многие мужские хобби в 100500 раз 🙂

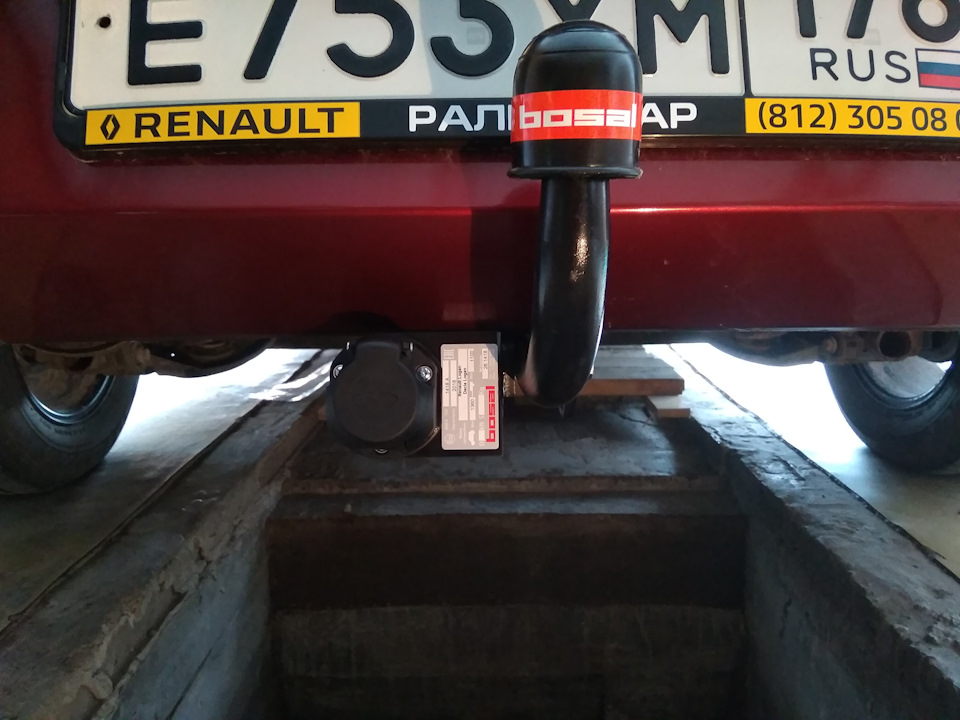

Результат на фото.

Price tag: 4 200 ₽ Mileage: 115 km

FakeHeader

Recommendations

Comments 15

Машину брал не с нуля, но прежний хозяин сказал, что фаркопа не было! Так то я о фаркопе позаботился еще осенью- взял www.mnogofarkopov.ru/94-logan ! Нагрузка на шар 65 кг, прицеп-900 кг без съема и выреза бампера! Устанавливал сам. Всё просто, доделывать ничего не пришлось. Электрику подключал тоже сам. Пришлось немного повозиться с проводами, но всё получилось. Подключал без блока согласования, всё работает. Документы (сертификат и заказ-наряд на установку) сделали добрые люди.Сама установка заняла часа 2-3! ГАЙцы к фаркопу пока ни разу не придирались, хотя и в ПТС никакой отметки нету

Я своим фаркопом тоже доволен, с прицепом пробежал уже 1000 км, и механика и электрика работают исправно

Добрый день. Вопрос по документам если делать установку самому. Какие документы нужны для гибдд если вы знаете

Документов не требуется, т.к если установка фаркопа не подразумевает изменение в конструкции транспортного средства (сварка, сверление и т.д.), не закрывает номерной знак, то его установку возможно произвести самостоятельно без дополнительного оформления. Т.е. если фаркоп установлен в штатные места, то это не является изменением конструкции.

Рено Логан фаркоп

При возникновении необходимости в буксировке прицепа фаркоп становится незаменимым атрибутом автомобиля, в том числе и модели Renault Logan. Эту деталь можно изготовить самому. Установка фаркопа также не вызовет особых затруднений и не потребует весомых затрат времени. Но для этого надо знать, как установить деталь. На эту тему есть даже видео.

В большинстве случаев самостоятельное выполнение указанного процесса намного быстрей, чем поиск и приобретение детали в торговой сети с последующим обращением в сервис для монтажа на авто. Если отсутствуют навыки в пользовании болгаркой и сварочным аппаратом, то обратиться к специалистам будет единственной и рациональной мерой.

Далее рассмотрим весь перечень действий по изготовлению и установке на примере практичной модели Рено Логан.

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

• шлифовальной машиной (болгарка);
• сварочным агрегатом;
• прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

Для работы используем:

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

Важно! После демонтажа глушителя его посадочный кронштейн и подвеску с особой тщательностью очищаем от следов солидола, поскольку данные элементы при обратном монтаже должны быть обязательно сухими!

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Устанавливаем фаркоп на Рено Логан своими руками, инструкция и видео присутствует

Только 10 % выпущенных автомобилей с конвейера французского автогиганта оборудованы фаркопом.

Поэтому, тем автомобилистам на чьём Логане такого помощника нет, придётся монтировать его своими руками. Такая операция не представляет собой какой-то неразрешимой задачи, требуется лишь 2-3 часа свободного времени и точное следование нашей инструкцией.

Видео про установку фаркопа на Рено Логан ниже.

Какой фаркоп выбрать?

Фаркоп от «законодателя моды» Thule

Фаркоп – считается модельным изделием, а это значит, что для каждой модели выпускается свой продукт. Поэтому прежде чем прийти в магазин вы должны точно знать какой тип этого прицепного устройства необходим для вашего автомобиля.

На рынке представлено множество различных видов фаркопов и всё они разделены на группы:

Наглядно показано как выглядит каждый вид фаркопа.

• Вариант А – предназначен для перевозки грузов с максимальным весом 1500 кг. (Является самым простым по конструкции).
• Вариант В – обладает такой же грузоподъёмностью, но конструкция включает в себя полуавтомат на гайке.
• Вариант С – конструкция представляет из себя полуавтомат на эксцентрике, грузоподъёмность увеличена до 1800 кг.
• Вариант G и F – отличаются количеством крепёжных отверстий к кузову, имеют железо-кованную структуру и имеют грузоподъёмность 2000 килограмм груза.

Для автомобиля Рено Логан, используется самый простой тип конструкции: вариант А, поэтому перед выбором фаркопа обратите на это особое внимание.

Артикулы и распространённые варианты на новый Рено Логан

• 8201555829 — поперечина (новый Рено Логан)

Код оригинальной поперечины на новый Рено Логан

Установочный комплект фаркопа

• 8201555830 — комплект крепежа фаркопа.

82 01 555 830 — артикул оригинального комплекта крепежа фаркопа

Оригинальный комплект крепежа фаркопа

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции.

Металлические части фаркопа состоят из балки, крюка и боковых пластин.

В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.

В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом.

В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.

Таким образом его будет трудно повредить и мешать он не будет.

Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.

После снятия убедитесь в чистоте этих отверстий.

С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.

Вот так легко отвёртка проходит сквозь защитную плёнку.

Ход таких работ следует делать строго по порядку.

Так выглядит фаркоп на конечной стадии сборки.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”.

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону.

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

Выводы

Как вы могли убедиться сами в установке фаркопа на Рено Логан нет ничего сложного, достаточно лишь правильно выбрать в магазине необходимый тип этой конструкции, которых подходит именно вашему автомобилю, благо их в магазинах представлено множество и не спешное следование нашей инструкцией и у Вас обязательно всё получится.

P.S

Обратите внимание, что фаркопы для автомобиле Рено Логан с 2004-2012 и 2013-н.в имеют разную конструкцию и от этого совершенно разную цену.

Краткая справка

В самом начале 2000-х годов большинство Французских автомобилей не отличались низкой стоимостью технического обслуживания и всё больше и больше удивляли своих владельцев повешенной капризностью в эксплуатации. Популярные представители того времени Пежо и Ситроен намного уступали в стоимости обслуживания по сравнению с автомобилями того же класса из Кореи или Японии. Но в 2004 году компания Рено решила провести настоящий бум в мире автомобилестроения и выпустила на свет воистину народный автомобиль Рено Логан.

Этот автомобиль пришёлся сразу по душе как жителям Европы, так и России. Казалось бы, в этом автомобиле есть все, для того, чтобы передвигаться на нём с комфортом и экономичностью, но иногда возникает ощущение, что всё-таки чего-то не хватает. А не хватает именно той, полезной нагрузки, которую бы этот автомобиль использовал по назначению, в виде перевозки дополнительных агрегатов и прицепов. А для этого необходимо наличие фаркопа.
