Установка камеры заднего вида на киа рио

KIA Rio ★ ★ ☆Ӽɋмеλиѻԋ ™ ★ ★☆ ✌ › Logbook › Борт №27 Камера заднего вида на KIA RIO 3

Всем Доброго времени суток Друзья, Подписчики и просто гости!
Данная запись не носит информационный характер, решил написать ее для себя, чтобы помнить что было, когда и как.
Наконец дошли руки.Очередная задумка удалась.
Давно хотел установить и вот руки дошли

Камера заднего вида

На мой взгляд, противники камеры заднего вида — это, так называемые “водилы-староверы”, это водители со стажем, которые не принимают никаких нововведений и полезных опций, они “брутальны” и пользуются исключительно зеркалом заднего вида. Для них автомобиль так и остался просто средством передвижения, и они не хотят идти в ногу со временем, поэтому и не приемлют всего нового и облегчающего жизнь. Лично я считаю, что все что владелец делает со своим автомобилем — его личное дело, кроме того если это помогает ему жить или водить авто — то почему бы и нет?
Лучше камера заднего вида чем невинное лицо какой-нибудь дамочки въехавшей вам в зад или в бок со словами: “Ой, я чуток не рассчитала” или “Я только месяц за рулем и не умею ездить задним ходом”

для тех, кто ломает голову над тем, как установить камеру заднего вида своими руками
Была заказана камера заднего вида

1) Собственно, сама камера заднего вида
2) Кабели и провода в комплекте
3) Паяльник -если кто будет паять
4) Инстумент для разборки салона
5) Скотч 3М
6) Изолента
7) Отвёртка крестовая
Где расположить?
Расположить камеру заднего вида лучше всего поближе к лампочке подсветки номерных знаков, слегка утопив ее в теле бампера, подальше от глаз.
Самым простым способом будет — установка камеры заднего вида возле лампы освещения номеров, на пластмассовом ободке, однако в этом случае ее будет видно и на фоне белых номеров она будет сильно выделяться.
Смысл всей установки сводится к таким шагам:
Разборка места установки камеры на автомобил
Монтаж камеры
Подключение камеры к лампе заднего хода
Подключение монитора к камере
Сборка всех внутренних элементов автомобиля
Установка
Все довольно просто, не стоит удивляться, но и не стоит переоценивать собственные силы, тем более если ваш автомобиль еще довольно свеж и находится на гарантии. Основными трудностями являются протягивание провода от камеры заднего вида до монитора, монтаж этого провода без следов. Вся сложность в том, что придется тянуть провод через весь салон, это желательно сделать с общим жгутом проводов. Ну перейдем к практической части
начался с демонтажа обшивки задней 5-ой двери(или крышки ), которая производится путем отвинчивания и вынимания пистонов крепежа.Снимаем плафон подсветки номера, вместо которого мы будем устанавливать камеру заднего вида.
Прежде чем установить камеру на законное место нужно для начало проверить как она работает

Теперь подключаем камеру

Любая камера заднего вида, будь то штатная камера — специально разработанная для той или иной модели автомобиля, или универсальная (например, камера в рамке номерного знака) имеет принципиально одинаковую схему подключения.

Таким образом у любой камеры имеется:

— Провода питания (или разъем питания) — это красный цвет
— Видеовыход — это жёлтый

Как правило, камера заднего вида напитывается от фонаря заднего хода, что обеспечивает включение камеры только при движении задним ходом. Дело в том, что пар ковочные автомобильные камеры не предназначены для постоянной работы, в отличие от камер видео наблюдения, где питание на камеру может подаваться постоянно. Производители автомобильных камер гарантируют безотказную работу камер заднего вида в течении всего гарантийного срока только в том случае, если они используются кратковременно (не более 1 часа без перерыва), для парковки
Важно правильно за питать
Поэтому, чтобы ваша камера проработала долго — подсоединяем красный провод питания камеры на (+)плюсовой провод от фонаря заднего хода.

Подключать плюсовой (красный) провод питания камеры следует всегда только через предохранитель номиналом 0,5 А. Его можно приобрести в любом магазине запчастей. В редких случаях предохранитель уже имеется на плюсовом проводе камеры.
Самое трудное — провести кабель в салоне.Большинство имеющихся в продаже камер (99%) имею видеовыход с разъемом типа “тюльпан” (мама), как правило желтого цвета (видно на фото№3). Это типичный разъем, который используется также во всех телевизорах, видеомагнитофонах и другой аудио- и видеотехнике. В комплекте с камерой заднего вида всегда идет удлинитель видеокабеля (длиной порядка 5 метров) с разъемами тюльпан-папа.
Как правило, длины удлинителя хватает для установки камеры заднего вида практически в любой среднестатистический автомобиль.
Подключаем к монитору
Итак, проложив кабель по салону, соединив его с видеовыходом камеры заднего вида (желтый разъем на фото) подключаем кабель к видеовходу монитора (также желтого цвета).
У монитора может быть несколько видеовходов. На магнитолах, в большинстве случаев, имеется специальный видеовход для камеры заднего вида (также, как правило, есть функция автоматического включения картинки с камеры). Если вы подключаете камеру к магнитоле — смотрите подробную информацию в инструкции или на задней стороне устройства где располагаются разъемы.
Теперь вопрос к знатокам?
Кто нибудь подключал к штатному Г.У.на KIA RIO или у нас она не будет функционировать и выдавать картинку ?
В нашем случае, подключение камеры заднего вида производится к самому простому монитору зеркалу регистратора с двумя видеовходами, Придерживаясь цветового соответствия видеокабель от камеры заднего вида подключаем в видеовход желтого цвета.Процесс монтажа самой камеры можно считать завершенным. Остается только подключить «-» камеры к крышке багажника, удлинить провода питания и подключить их к лампе заднего хода
Для того чтоб тюльпаны не расходись пришлось их сматать изо лентой, потом чтоб они не долбились внутри об крышку багажника или двери, убрал их в утеплитель от труб

Есть один минус при установке патрона в фонарь, патрон немного не прилегал в своё посадочное место, пришлось подмотать три оборота изо лентой чтоб патрон сидел плотно .

KIA Rio кИюШкА › Бортжурнал › ₪3₪ Камера заднего вида. Установка. Часть 3

Сегодня ставим камеру.

В прошлой части обещал сделать подробный отчет по установке. Выкладываю информацию на сколько это возможно. Драйв не разрешает прикреплять более 20 фото к одной записи, поэтому буду стараться максимально описывать.

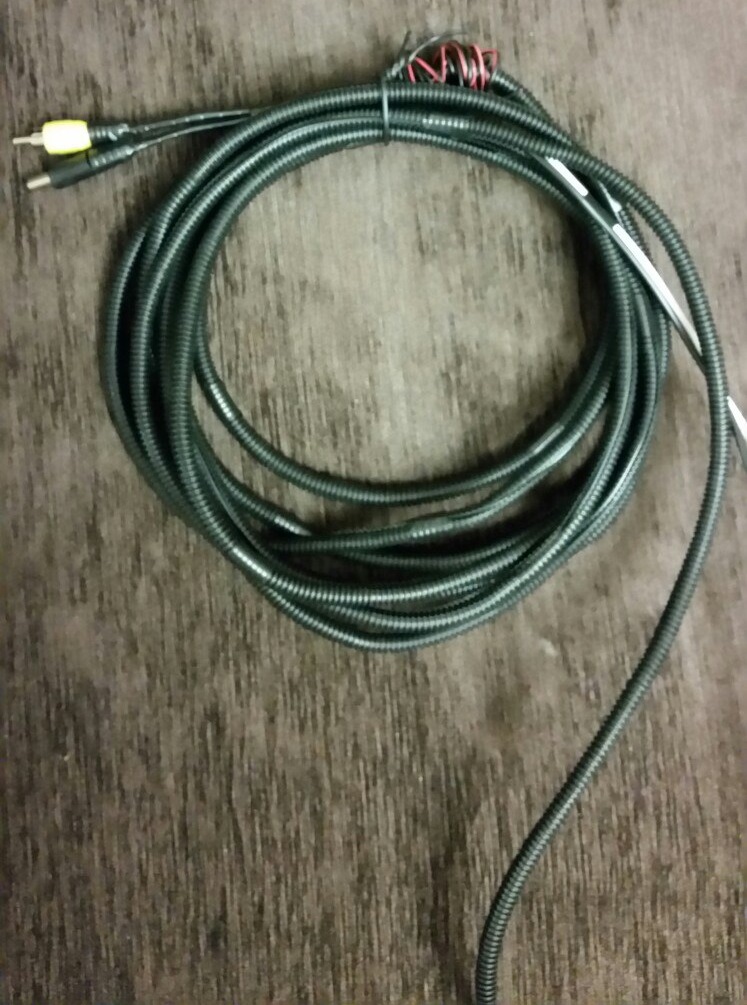

Как и на предыдудущей машине заранее сделал заранее жгут проводки. Для этого нам потребуется тонкая гофра (примерно 8 мм), сигнальный провод видео, который идет в комплекте с камерой, и провод с сечением 0,75 мм2 для питания зеркала. Запихиваем все это в гофру. Жгут должен получиться примерно метра 3, даже чуть меньше.

!Провода будем вести по левому борту, под потолком!

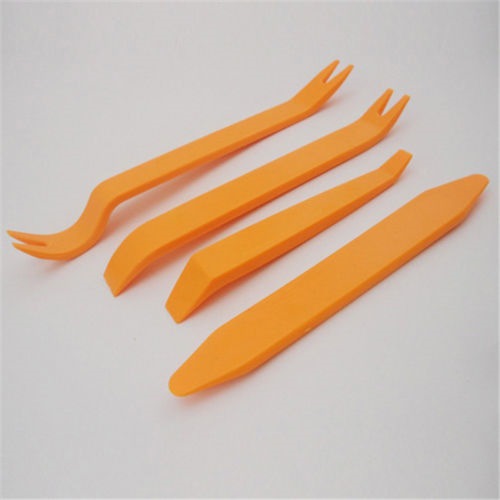

Для разбора салона и демонтажа пластиковых деталей очень удобно использовать такой вот набор инструмента:

Чтобы все-таки не поцарапать пластик при демонтаже заворачиваем пластиковый инструмент в тонкую тряпочку.

Начинаем разбираем салон. Снимаем накладку стойки со стороны водителя. Она держится на двух пистонах, но просто так снять ее не получится. Дело все в том, что там есть специальный пистон, который не дает ее снять. Нужен он для комплектаций, где подушек больше 2, чтобы при их срабатывании стойка не вылетела вам в лоб. Снимается фиксатор просто. В образовавшуюся щель нужно просунуть плоскогубцы и провернуть его — стойку откладываем в сторону.

Теперь снимаем солцезащитный козырек. Для этого откручиваем два винта и вынимаем его.

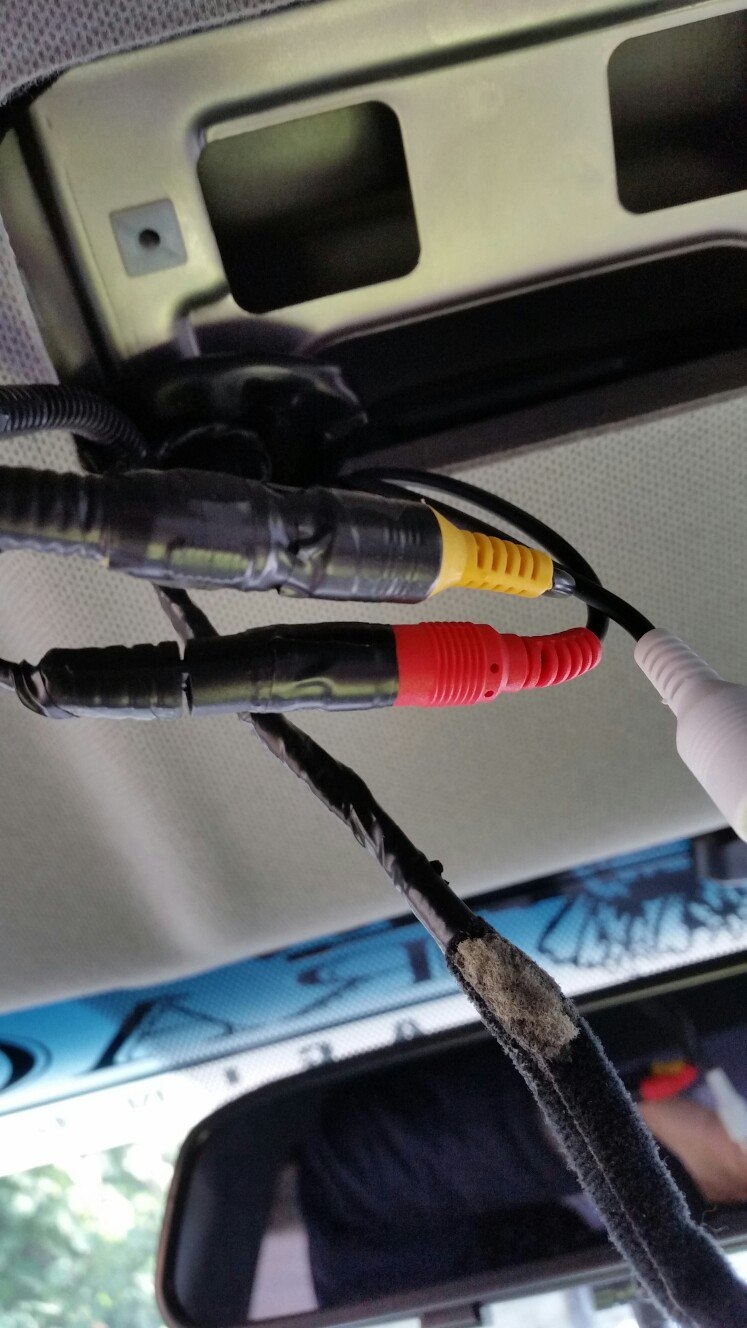

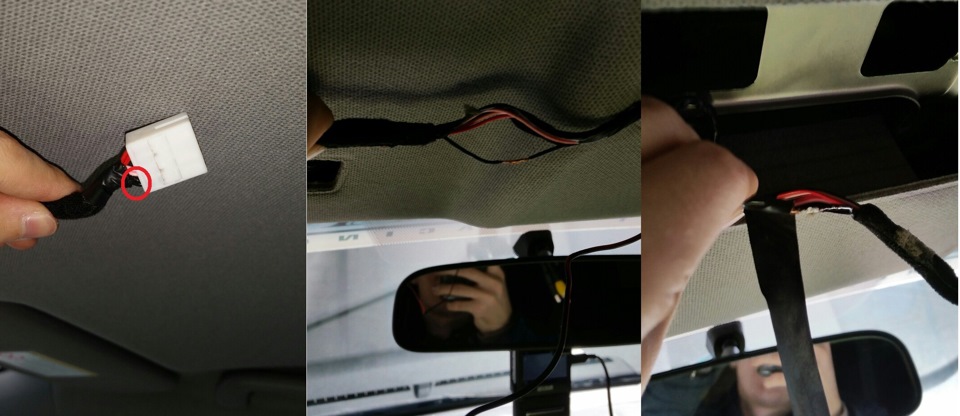

Все подключения для зеркала- монитора будем делать за плафоном. Чтобы его снять нужно поддеть пластиковые рассеиватели чем-нибудь тонким.

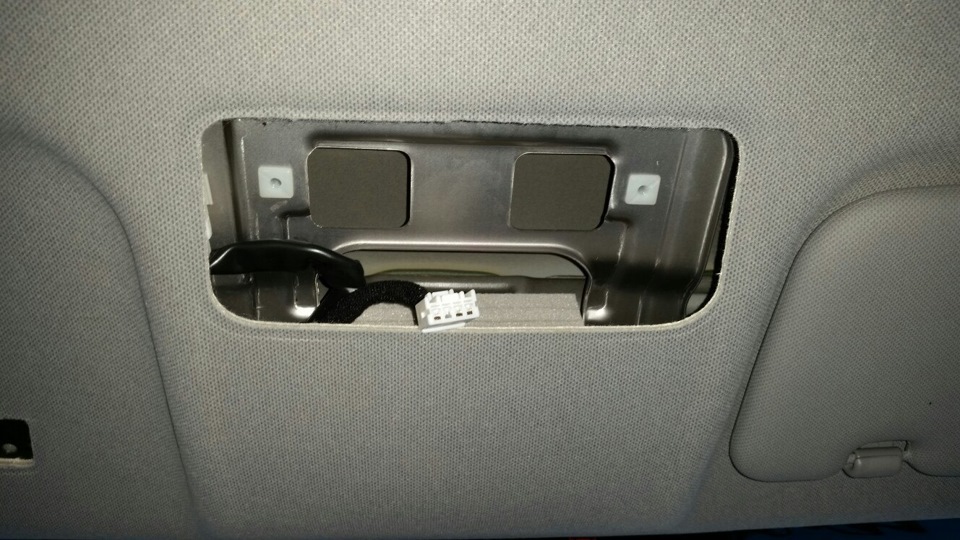

Плафон держат 2 самореза. Откручиваем их и вынимаем плафон. Отсоединяем разьем.

Затем переходим в заднюю чать машины. Снимаем ручку со стороны пассажира, на потолке. Поддеваем пластиковые заглушки и откручиваем два винта. Убираем ее.

Накладка задней стойки держится на 2 пистонах. Поддеваем ее сверху пластиковым шпателем. После, аккуратно, руками, отщелкиваем пистоны.

В багажнике вынимаем один “ежик” и рукой отгибаем обшивку с левой стороны. “Ежик” крайний правый, в в правом верхнем углу левой обшивки багажника.

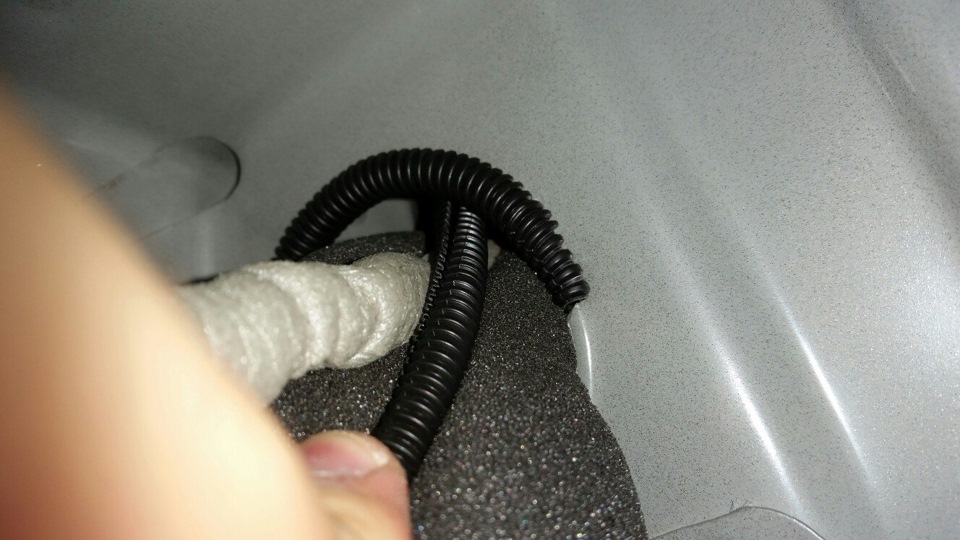

Теперь можно увидеть штатный жгут проводки и уплотнительную губку, которая закрывает отверстие через которое идут провода. Губку можно немного отодвинуть в сторону и пропихнуиь жгут в салон из багажника.

Важно! Где проходят жгуты проводки и тросик для багажника края металла очень острые и в дальнейшем может произойти повреждение или даже перетирание выше упомянутых. Чтобы такого не случилось необходимо взять небольшой кусочек гофры и закрыть острый край.

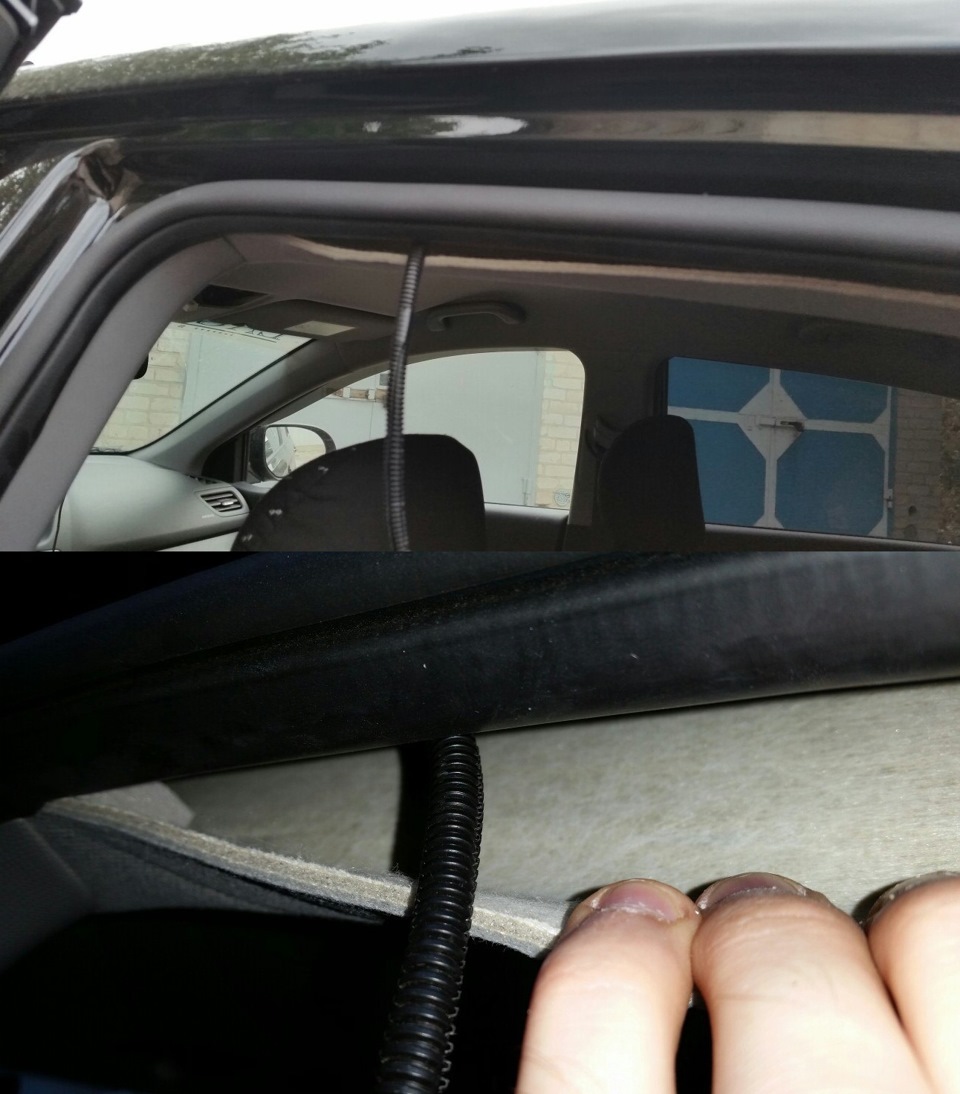

Так как провод ведем по левой стороне, то аккуратно вынимаем потолок из под уплотнительной резинки максимально на сколько это возможно.

!Центральную стойку (где ремень безопасности) можно не снимать!

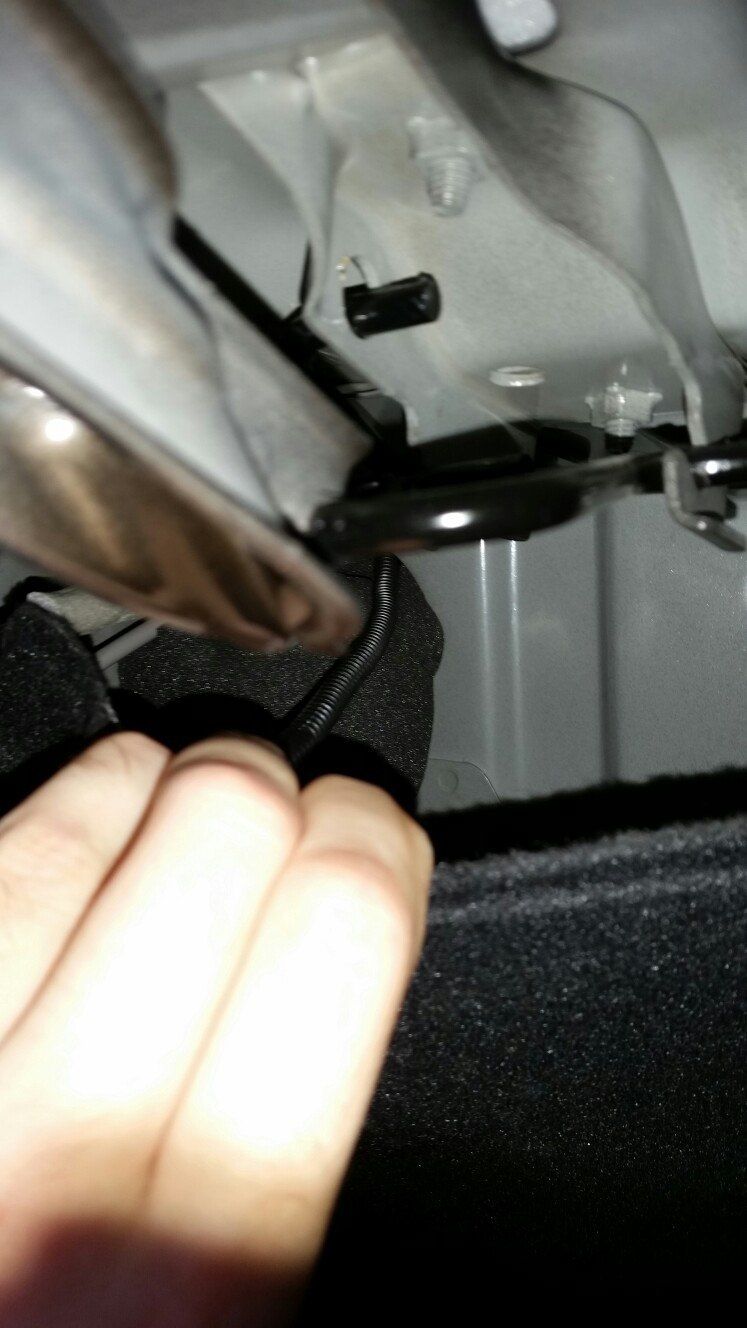

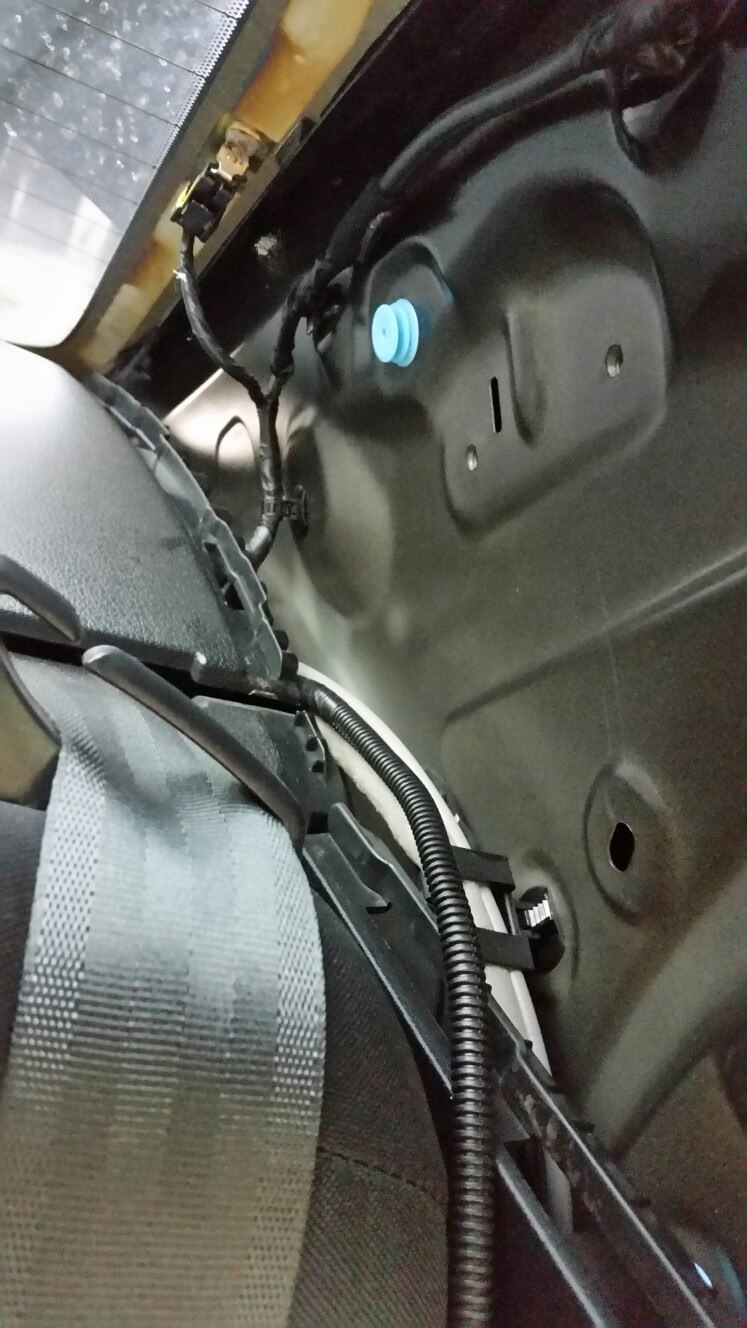

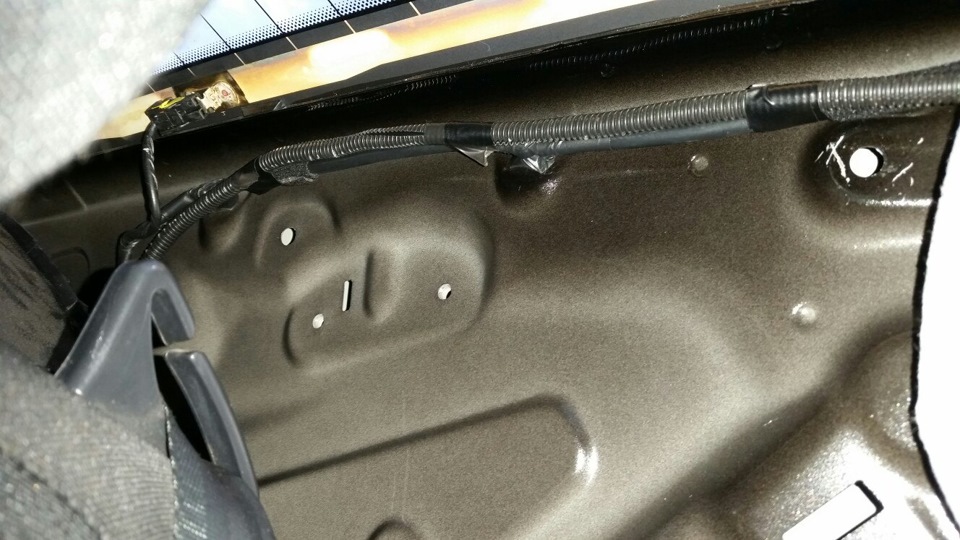

Под пластиковой накладкой задней стойки провод ведем по штатному жгуту и заводим за потолок.

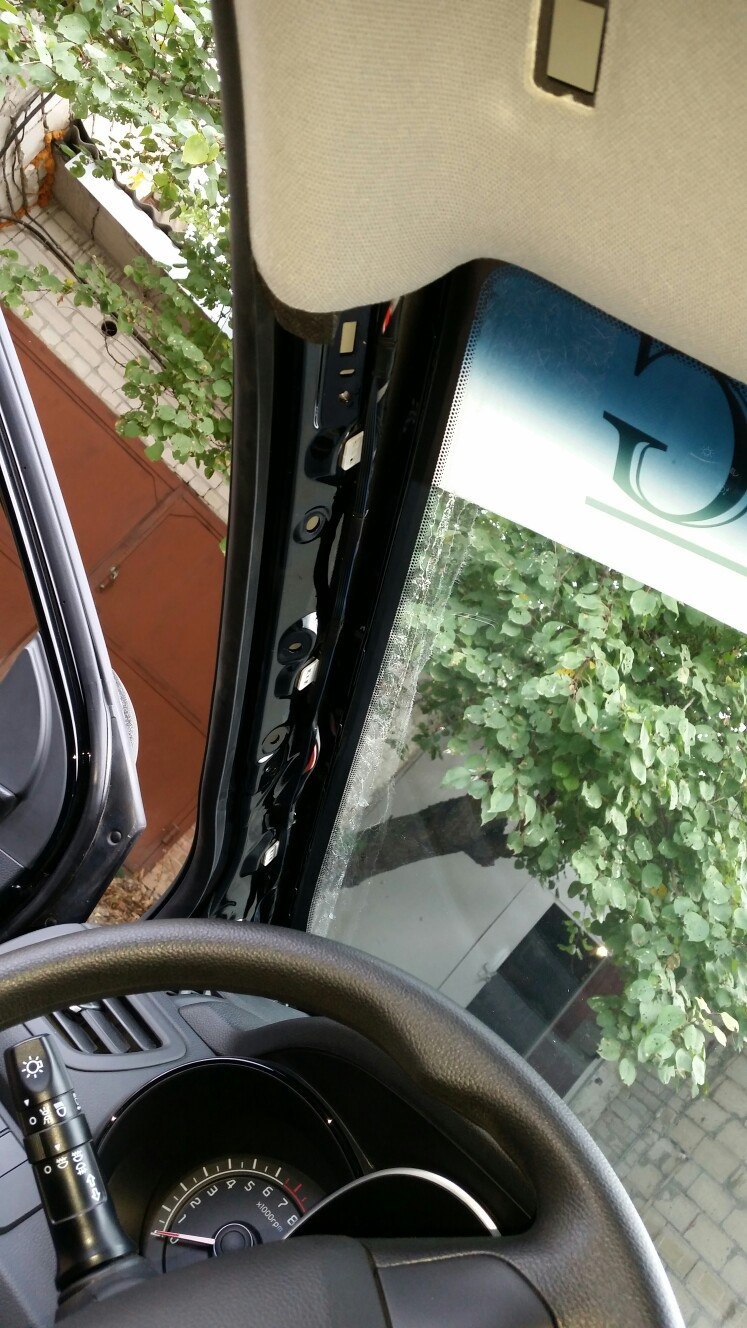

Пропихиваем под стойкой между дверьми и выводим провод к лобовому стеклу.

Подпихиваем под потолок со стороны лобового стекла и выводим к плафону.

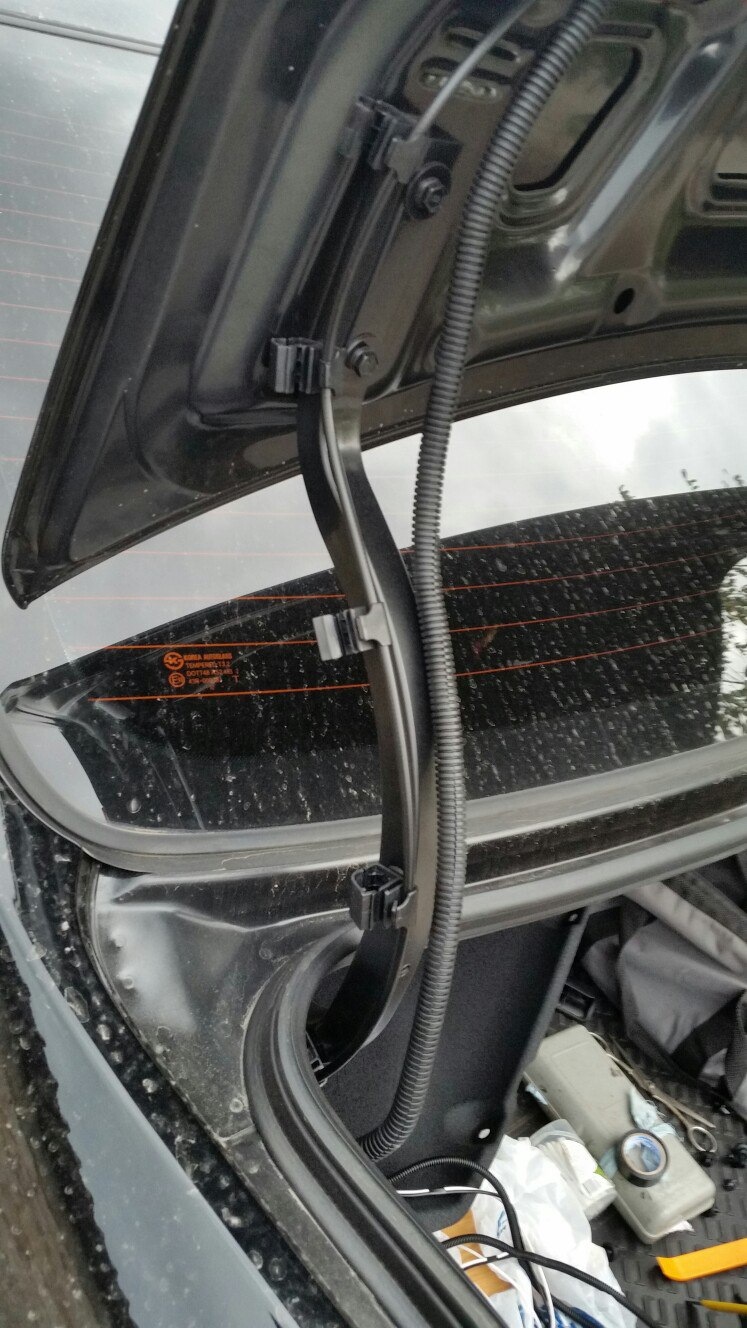

На данном этапе пока все. Снова возвращаемся к багажнику. Нужно снять обшивку. Для этого поддеваем заглушку в ручке закрытия багажника и отворачиваем под ней два самореза. Затем выкручиваем 7 пистонов обшивки и вынимаем ее. Провод можно завести внутри штатной гофры. Для этого освобождаем гофру из креплений, поддев их чем-то тонким. Разматываем изоленту и пропихиваем наш провод для зеркала в гофру.

Плюс берем в штекере левого плафона заднего хода в крышке багажника.

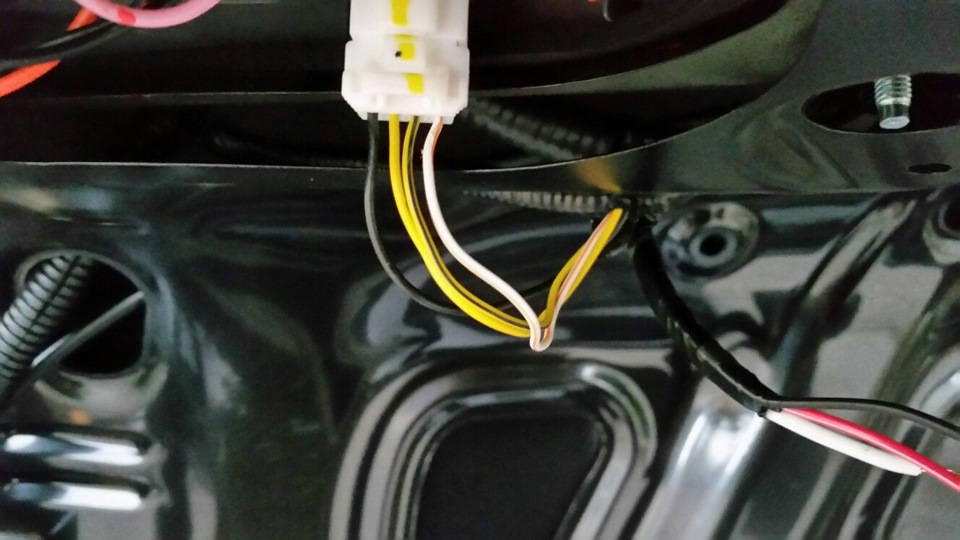

Разматываем изолету и снимаем заводскую гофру. Там будут 4 провода, но нас интересуют только крайние.
Белый с оранжевой полосой — на нем появляется +12В при включении задней скорости. К нему подключаем питание камеры и провод питания зеркала, который только что протянули. Другой крайний провод — черный. С него берем минус для камеры.

!Все соединения пропаиваем!

Тщательно все изолируем и заматываем изолентой в жгут как было.

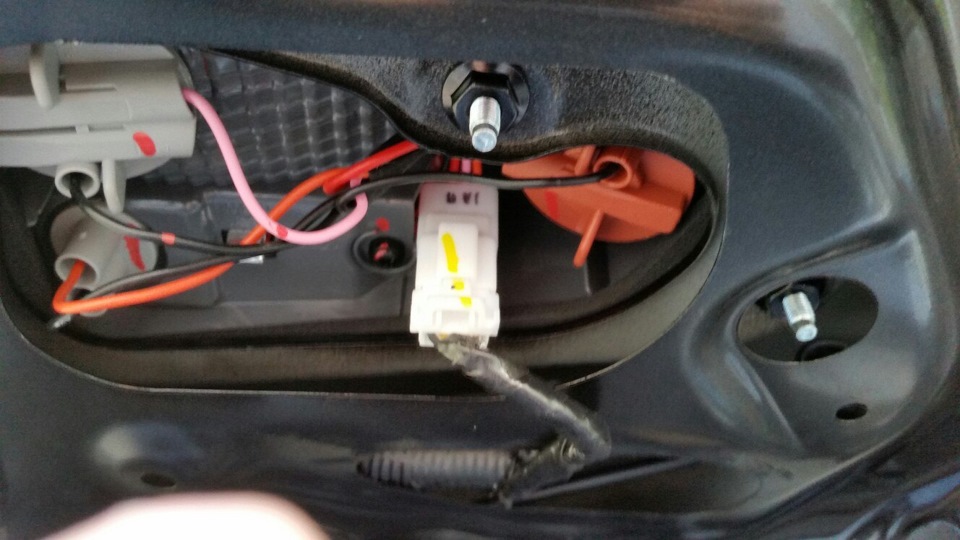

Далее будем устанавливать камеру. Для этого отключаем штатный разъем от лампы подсветки номера сжав фиксатор. Затем заводим руку внутрь и сжимаем пластиковый фиксатор со стороны узкой части плафона, одновременно толкая его (плафон) наружу. После этого проворачиваем патрон с лампой и вынимаем.
Если просто вставить новый плафон с камерой обратно в гнездо, то он будет болтаться и достаточно сильно. Необходимо сделать под него прокладку. Для этого лучше всего подходит двусторонний скотч. Себе использовал фирмы 3М.

Если обратите внимание, то на штатном тоже имеется прокладка.

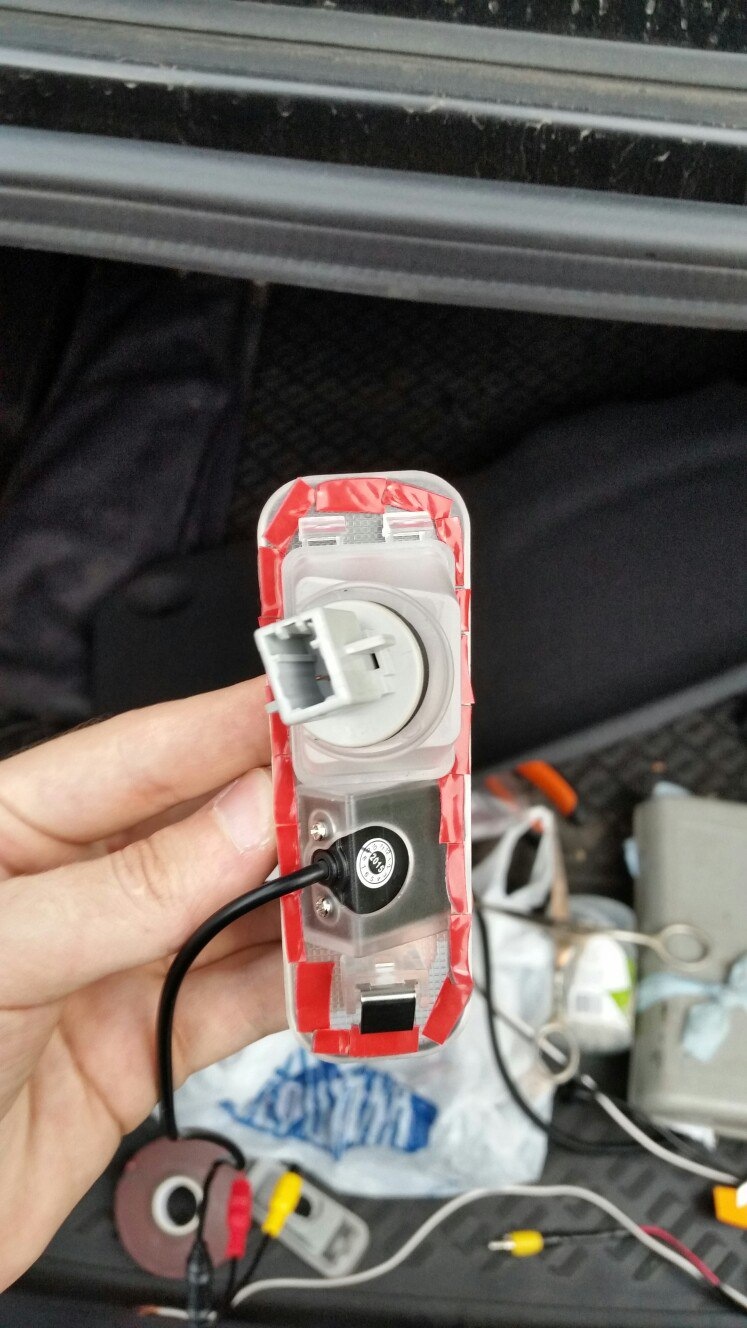

Скотч режим его на небольшие кусочки и наклеиваем по периметру плафона. Теперь встпаляем плафон с лампой для подсветки номера. И вот тут пришлось немного помучаться. Он никак не хотел фиксироваться и выпадал. Сделав несколько попыток и покрутив его в разные стороны он все-таки сел в гнездо, но не так надежно как хотелось бы.

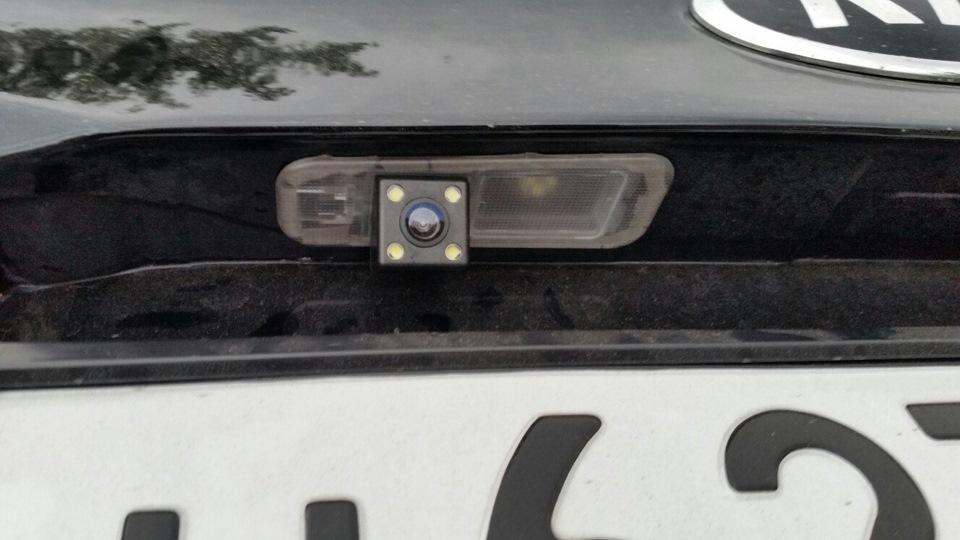

Снимаем защитный слой со скотча и вставляем наш новый плафон с камерой в гнездо, прижимаем. Теперь он сидит плотно и не болтается.

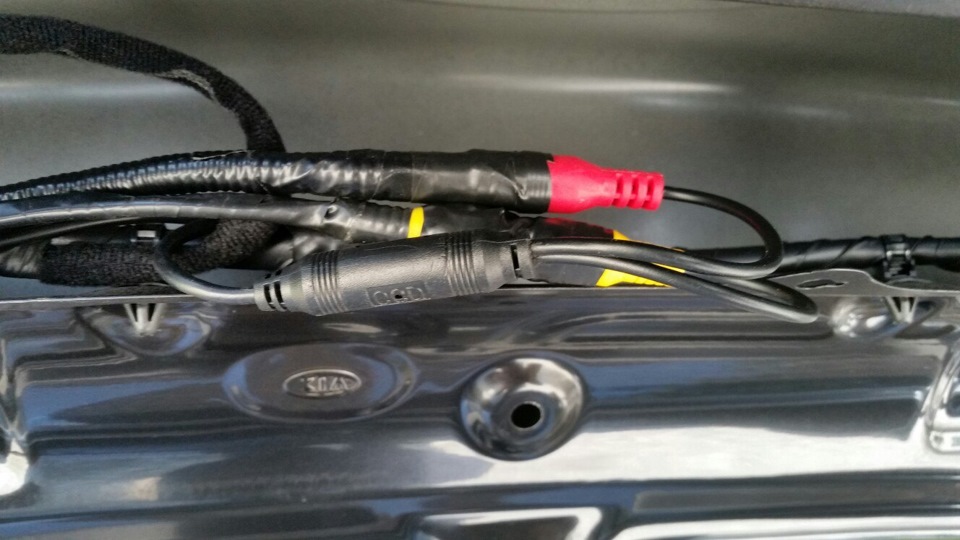

Затем соединяем разъемы питания и видеосигнала, тщательно изолируем и фиксируем стяжкой на штатном жгуте.

Снова возвращаемся в салон. Плюс для зеркала мы уже протянули, а вот минус нет. Его можно взять с черного провода колодки плафона. Разматываем изоленту на жгуте, зачищаем и припаиваем наш провод. Изолируем место соединения и заматываем провода обратно в жгут.

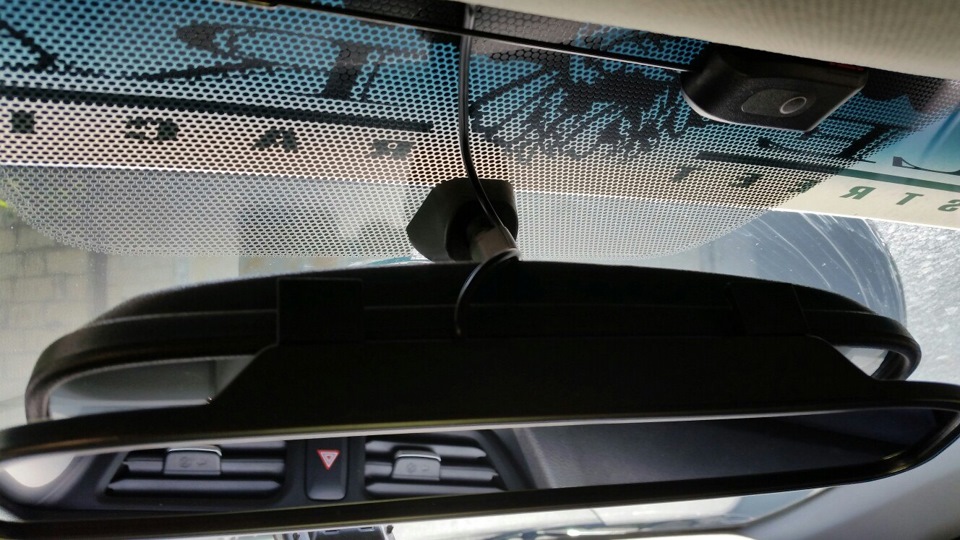

Теперь надо надеть нашу накладку зеркало — монитор на штатное зеркало. Перед этим желательно настроить язык, контраст и яркость экрана. Кнопки находятся на тыльной стороне.

Кабель от монитора чтобы он не болтался желательно зафиксировать на креплении заводского зеркала парой витков изоленты. В процессе эксплуатации этого будет не видно!

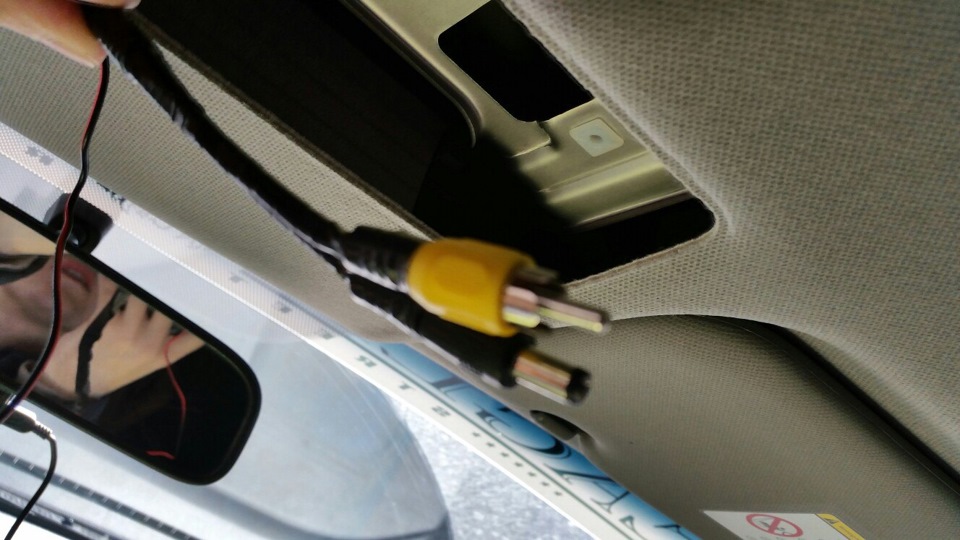

Провод проводим по стеклу и заводим за потолок. Разьемы выводим в районе плафона. У зеркала два видеовхода, т.е. на него можно подключить 2 камеры, но у нас одна и вход будем использовать тоже один. В принципе разницы нет к белому или желтому входу цеплять камеру, но желтый это вход №1, а белый соответственно №2. У себя подключил к желтому. Оставшийся свободный канал (белый) изолируем. После того того, как соединили штекеры видео и питания дополнительно фиксируем их изолентой.

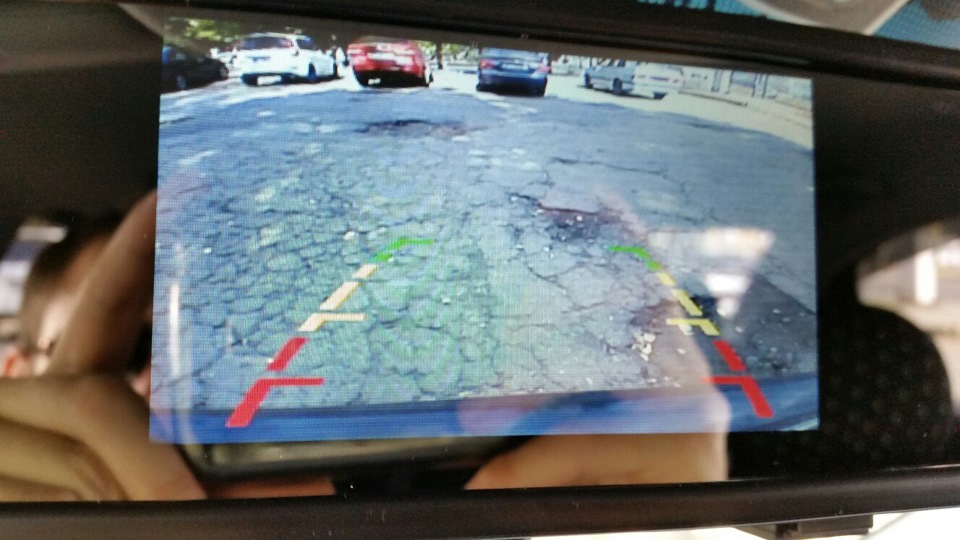

Теперь включаем зажигание и ставим заднюю передачу. Если все сделали правильно, то должно появиться изображение с камеры.

Единственный косяк это то, что линии немного скошены по отношении к плоскости машины. На последнем фото это видно. Как я не пытался изменять положение плафона — ничего особо не меняется.

Ладно, ничего страшного, для меня это не главное. Теперь можно не бояться сдавать назад в темных и узких дворах.

На сегодня все. В следующей части будет тест камеры.

Установка камеры заднего вида на Kia Rio

Сегодня на рынке появляется множество современных электронных устройств, которые пополняют список оборудования, призванного обеспечивать высокий уровень безопасности и комфорта. Так, еще совсем недавно у водителей вызывали настоящий восторг парктроники, а теперь это обыденные устройства, позволяющие водителю безопасно припарковаться.

Производитель практичного и популярного на отечественном рынке автомобиля Киа Рио регулярно его оснащает новыми электронными аксессуарами. Стоит рассмотреть камеру заднего обозрения. Для автомобиля Киа Рио она бывает в 2-х исполнениях: стандартном и штатном. Функциональные возможности обоих классов идентичны и отличаются только способом установки.

Преимущества установки

Камера заднего вида на Киа Рио наделена рядом преимуществ. Об этом свидетельствуют многочисленные отзывы потребителей, которые утверждают, что у данного устройства видеосъемки отсутствуют минусы.

К положительным аспектам камеры заднего вида в Рио относятся:

• Низкий уровень шума.
• Высокое качество обзора (независимости от времени суток).
• Эстетичный внешний вид. В сравнении с парктрониками, данное устройство невидимо посторонним.
• Способность транслировать запись с высокой четкостью.
• Трансляция на дисплее картинки (цветной) с контурами парковочных линий. Изображение появляется непосредственно после активации задней передачи.

Все камеры, которые подходят для автомобиля Киа Рио, имеют большой угол обзора – этот показатель достигает 170°. Объектив камеры заключен в прочный корпус, благодаря чему устройство защищено от воздействия пыли, влаги и т.д.

Модификации оборудования реализует изображения с высоким разрешением 704 х 576 пкс и 628 х 582 точки.

Какие инструменты нужны

Перед началом работы нужно приготовить:

• Видеокамеру.
• Монитор.
• Набор проводов для подключения устройства.

Из инструментов понадобится:

Этого инструментария вполне достаточно для того чтобы самостоятельно установить данное устройство.

Пошаговый процесс установки и подключения

Для KIA Rio используют устройства двух типов. Это оборудование подходит не только к Рио, но и к другим моделям автомобилей. Соблюдая определенный алгоритм, установка камеры заднего вида на Рио не составит труда. Монтаж можно разделить на несколько этапов:

• Снять обшивку, вытащить плафон. Крепление панелей произвести с помощью пистонов и винтов. Чтобы повысить надежность, можно использовать фиксаторы.
• Установить камеру можно даже вместо плафона, который предназначен непосредственно для освещения номера. Это место подходит больше всего, поскольку обеспечивается необходимый обзор и защита устройства от агрессивного воздействия окружающей среды.

• Если камера устанавливается в салоне автомобиле, то следует прокладывать кабель от торпедо через весь салон. Чаще всего его прокладывают по полу под материалом (в некоторых случаях под пластиковой защитой порога).
• Когда провод проложен, камеру подключают к головному устройству или к фонарю заднего хода.
• Подключение прибора данным образом подразумевает его срабатывание только при активации задней передачи трансмиссии.
• На момент подключения к главному устройству «тюльпан» соединяют с гнездом с маркировкой «CCD IN».
• При отсутствии штатного монитора необходимо провести установку внешнего, к нему будет подключаться устройство для видеозаписи. Как, правило, оно устанавливается над зеркалом.
• После завершения монтажа следует проверить работу системы. Для этого нужно включить заднюю передачу. Нередко приходится проводить корректировку положения устройства, поскольку даже незначительное смещение может стать причиной, по которой система будет функционировать некорректно.

Если камера заднего вида установлена правильно, то при включении задней передачи на экране монитора появится картинка с четким изображением.

Сегодня сложно переоценить роль камеры заднего вида, особенно для начинающих автомобилистов. Данное устройство оказывает помощь при маневрировании в стесненных условиях на парковке.

Камера заднего вида Киа Рио

Современные электронные устройства, которые постоянно пополняют список оборудования в автомобиле, призваны обеспечивать водителю и пассажирам соответствующий уровень комфорта и безопасности. К примеру, не так давно парктроники вызвали у общественности настоящий восторг, а теперь это обыденные средства, позволяющие владельцу автомобиля безопасно припарковаться. Регулярно обзаводится прогрессивными электронными аксессуарами и практичная модель Киа Рио. Рассмотрим камеру заднего обозрения. Для Киа Рио она бывает в двух исполнениях: штатном и стандартном. Функциональные возможности обоих классов элементов идентичны, а отличия заключены в том, как осуществляется установка камеры заднего вида.

Какими преимуществами обладают устройства для заднего обзора?

Для модели Киа Рио такое устройство, как камера заднего вида наделена рядом преимуществ. Большинство владельцев, испытавших этот аксессуар в действии, единым голосом твердят об отсутствии у элемента видеосъемки негативных сторон.

К положительным аспектам устройства следует относить такие:

• исключительную эстетику, ведь по сравнению с парктрониками, где датчики вровень выпирают над бампером, камера заднего вида абсолютно невидима постороннему глазу.
• бесшумность действия;
• способность объектива транслировать изображение с высокой четкостью;
• завидное качество обзора вне зависимости от времени суток;
• способность к реализации на дисплее цветной картинки с обозначенными контурами парковочных линий (появление изображения происходит сразу после активации задней передачи трансмиссии).

Все виды камер, которые подходят к Киа Рио, могут похвастаться большим углом в плане обзорности. Данный показатель достигает 170 градусов. Объектив прибора заключен в прочный корпус и обладает параметром в 1,8 мм. Такая конструкция позволяет уберечь оптическое устройство от вредного проникновения влаги, пыли и прочих загрязняющих сред. Модификации оборудования способны на реализацию изображения с разрешением:

• 628 х 582 точки;
• 704 х 576 пикселей.

Какой комплектацией обладает камера и как ее смонтировать?

Как отмечалось, среди доступных для KIA Rio камер присутствуют устройства двух типов. Универсальная категория оборудования одинаково хорошо подойдет к различным моделям, невзирая на поколение их происхождения. Штатное устройство следует подбирать под конкретную модификацию «корейца». Первый тип подлежит монтажу в багажную дверь (в место под номерным знаком), а второй можно приобрести в комплексе с фонарем, предназначенным для подсветки заднего номера авто.

Вместе с элементом видеосъемки может поставляться дисплей, однако в большинстве вариантов его приобретают отдельно. В обязательный комплект к элементе производители прилагают видеокабели. Их длина достигает шести метров. Генерируемая камерой картинка, подлежит транслированию в специальный монитор, который интегрирован в салонное зеркало заднего обзора. Как вариант, трансляция может осуществляться на дисплей комплекса мультимедиа.

Установка видеосъемки заднего обзора

Сама установка камеры заднего вида выглядит таким образом.

1. Сначала демонтируем обивку в багажном отсеке KIA Rio.
2. Теперь снимаем задний осветительный прибор, служащий для подсветки номерного знака кормы.
3. Камеру погружаем в гнездо и фиксируем с помощью заранее приготовленного крепежа.
4. Следующим действием станет подключение к бортовой электросети.
5. У шнура, входящего в комплект с камерой, присутствует пара разъемов. Первый коммутируем непосредственно с устройством, а второй подключаем к питающему кабелю задней фары KIA Rio.
6. После полной коммутации проводки приступаем к установке лампы освещения номера.
7. Протяжку видео-провода следует осуществлять до той точки салона, где предполагается монтаж дисплея. Рекомендуется проводку расположить в гофрированных патрубках, присутствующих изначально в автомобиле.
8. Теперь монтируем сам экран.
9. По завершении всего перечня операций производим проверку функциональности.
10. Если все работает, то возвращаем на место ранее демонтированную обивку багажного раздела.

Подведем итоги

Когда установка камеры заднего вида осуществленыа корректно, то при активации задней передачи на мониторе возникает соответствующая картинка. Сегодня нельзя переоценить роль камеры, особенно для начинающих автомобилистов, ведь камера заднего вида призвана оказывать незаменимую помощь в маневрировании в стесненных зонах на парковке.
