Замена задних колодок киа сид

Меняем передние и задние колодки на Сид ED, JD

Тормозные колодки для любого автомобиля являются расходным материалом, их нужно менять по мере износа. Обычно качественная деталь ходит до 50 000 км. Понять, что пришло время менять, можно при визуальном осмотре, либо по сигналу датчика износа – будет слышен характерный визг металла. Мы поможем правильно подобрать запчасти на Kia Ceed, расскажем, как заменить их самостоятельно.

Kia Ceed SW 2013 (универсал)

Выбор колодок на Сид ED, JD

На JD подходят TRW GDB3585, 3582, ходят они примерно 50-60 тысяч км, при этом не крошатся, не едят диск. Цена — около 2000 рублей. Можно приобрести аналог REMSA, который производит тот же завод. Цена в среднем на 500 рублей ниже. Оригинальная деталь отличается маркировкой SBK и производится в Южной Корее, по качеству она мало чем отличатся от аналогов, но цена обычно выше. Оригинальные колодки для авто 2006-2012 (ED) года имеют следующие артикулы:

  • 581011HA00 — на авто с 2006 до 2009 года, после на эти же авто пошел другой артикул – 581011HA10, по сути детали одинаковые;
  • Также используется артикул 583021HA00 и 583021HA10 (задние);
  • Для ручного тормоза – 583501HA00.

Для авто после рестайлинга предусмотрены колодки с другими кодами. Однако, размеры их все одинаковые, поэтому детали можно считать взаимозаменяемыми.

Колодка слева явно требует замены, колодка справа новая

CEED A2 выпускались с 2012 года, имеют следующие артикулы:

  • 58101A6A00 – до 2013 года;
  • 58101A6A01 – выпускаются с 2014 и позже;
  • 58101A2A25 применяются для тех комплектаций, которые оснащаются тормозными дисками размером 300 мм.

Для авто, выпущенных в 2015-2017 году, подойдут следующие колодки:

  • 58101A6A02 – для моделей, прошедших рестайлинг с 2016 года.
  • 58101A6A70 –для авто с дисками 300 мм.

Задние колодки имеют следующий артикул:

  • 58302A2A30, если ручной тормоз механический.
  • 58302A6A20 — для комплектаций с EPB.

Если авто старого поколения, но с колесами R16 и дисками на 300 мм, артикул будет другим.

Напоминаем, что бывают случаи когда автомобили одной серии, года выпуска и комплектации имеют разные детали, существенно отличающиеся друг от друга. Поэтому для точного подбора автозапчастей лучше всего использовать VIN-номер машины.

Процесс самостоятельной замены

Заменить колодки можно и своими руками: это несложно при наличии определенных навыков. На Киа Сид гидравлический цилиндр непарный, за исключением спортивной модификации – на такую машину ставится два цилиндра на колесо. Цилиндр нужен для того, чтобы воздействовать на внутреннюю колодку, прижимать ее к диску, а внешняя прижимается принудительно сама. Колодки больше изнашиваются с внешней стороны, но менять нужно обе, причем на одной оси сразу, вне зависимости от износа колодок на втором колесе. Кроме этого, следует знать, что задние колодки ходят в среднем в полтора раза дольше передних, так как торможение обычно происходит сначала передними колесами.

Снимаем переднее колесо

Устанавливая колодки, учтите, что датчик износа должен находиться на внутренней стороне. Степень износа все равно нужно проверять периодически, иногда датчики отламываются. При замене колодок их нельзя смазывать, даже если устанавливаются они с большим трудом. Смазанная деталь не будет работать, и тормоза могут подвести в самый неподходящий момент.

Перед тем как начать работы, необходимо измерить уровень тормозной жидкости. Она заливается в специальный бачок, который находится под капотом автомобиля. Следите за тем, чтобы жидкость не была выше отметки, лишнюю придется слить. Это потребуется, так как после того, как вы поставите новые колодки, уровень жидкости немного поднимется. Кроме этого, нужно проверить как перемещается суппорт, который направляет колодку. Если он с трудом двигается, направляющие пальцы нужно смазать.

Отвинчиваем два болта с обратной стороны тормозного суппорта

Работа происходит следующим образом:

  • Для того чтобы добраться до колодок, колесо потребуется снять;
  • Суппорт должен быть поднят вверх;
  • Потребуется ключ на 12, при помощи которого нужно открутить болт, находящийся снизу на корпусе скобы. Направляющий палец при этом желательно придержать при помощи шестигранника;
  • После этого потребуется снять направляющие колодок, сначала внутреннюю, затем ту, что расположена снаружи;
  • С направляющей снимают пружины;
  • Сборка происходит в обратном порядке, в первую очередь ставят фиксирующие пружины, потом направляющие суппортов. Они могут откручиваться, поэтому на резьбу наносят анаэробный фиксатор для надежности;
  • Тормозную жидкость нужно проверить снова, по необходимости долить или удалить лишнюю.

Снимаем суппорт и старые передние колодки

Задние колеса

По сути процедура похожа. Колесо потребуется снять. Колодки с направляющей снимаются легко, возможно, придется поддеть их чем-то, например, плоской отверткой. Начинать надо с внутренней. После этого при помощи пассатижей придавливают поршень тормозного цилиндра. Для того чтобы открутить нижний болт суппорта, нужно приготовить ключ на 14. Удобнее будет откручивать, приподняв суппорт через верхний болт. После этого износившиеся колодки можно будет снять.

Перед установкой новых деталей направляющие необходимо отчистить от грязи, удалить пыль. После того как место будет подготовлено можно вставить новые колодки, установить фиксирующие пружины, остальные детали. После завершения процедуры снова проверяют тормозную жидкость. Уровень должен быть достаточным, не больше и не меньше положенного. После этого можно установить колеса на место.

Процесс замены колодок на задних колесах практически не отличается от передних

Прежде чем тронуться с места, несколько раз нажмите педаль тормоза, прокачивая таким образом систему. Не торопитесь куда-либо выезжать на автомобиле. После прокачки тормозов цилиндры начнут работать правильно, но колодка все равно может не занять нужного положения. Из-за этого при резком торможении они могут сработать малоэффективно. Это связано еще и с тем, что диск по мере эксплуатации изнашивается, и новая колодка должна к нему притереться, поэтому после выезда из гаража нужно резко затормозить на пустой дороге. Необязательно развивать для этого высокую скорость — сделать это рекомендуется несколько раз. Таким образом вы не только заставите колодки притереться к тормозному диску, заставить их работать более эффективно, но и сможете проверить, насколько качественно работает тормозная система автомобиля.

Читать еще:  Почему глохнет машина при торможении

При вождении старайтесь избегать резкого торможения хотя бы первые 100-200 км. Это поможет колодкам лучше притереться. Если выработка колодки минимальна, то она может работать неэффективно при перегреве верхнего слоя накладки. Со временем эта проблема отпадает сама, так как материал прирабатывается к форме тормозного диска, сцепление становится максимальным, и тормоза начинают работать в полную силу.

Замена задних тормозных колодок на Kia Ceed

Как известно, работа тормозов напрямую связана с работой тормозных колодок, именно в связи с этими обстоятельствами важно вовремя отреагировать на момент их замены на вашем авто. Да и сам тормозной диски и его вид также напрямую связан с тормозными колодками. Поэтому тормозные колодки очень важная составляющая вашего автомобиля!

В предложенной нами статье предлагается показать, как сменить тормозные колодки не обращаясь в сервисные центы на машине марки Kia Sid с мех.ручником.

Заранее приготовим следующие инструменты:

  • Плоскую отвертку;
  • Гаечный ключ на 14 и на 17, лучше также приготовить и 12 размер;
  • Тормозные колодки.

По завершению всех процедур обязательно прокачайте тормоза, лучше сделать это касательно каждого колеса отдельно, после чего закрутите крышку бака с тормозной жидкостью.

Данная статья подходит только владельцам машин выпуска до 2012 года, имеющих барабанную систему и механический привод. Поэтому не оставим без внимания владельцев машин с электронным приводом и подскажем основные моменты при снятии колодок на примере машины Kia Ceed JD.

Помимо изложенных выше инструментов вам понадобится специальное приспособление для вдавливания и вкручивания поршня суппорта. Для этого вы можете использовать и инструменты из обихода, к примеру, съёмник стопорных колец, либо ключ от болгарки может подойти. Однако легче всего будет, отсоединить фишку с сервопривода и присоединить к клеммам на нем провода от аккумулятора. При этом при смене полярности вы можете как разводить колодки, так их и сводить. Присоединят его надо по часовой стрелке, как один, так и другой, резьба при этом у них одинаковая, хотя вы можете увидеть информацию, что это не так. Не обращайте на это внимание. А уже после смены колодок заведите двигатель, нажимая педаль тормоза неоднократно и ручник, так как сервопривод будет набирая обороты заводит колодки.

Обращаем ваше внимание, что многие дилеры машин с электронным ручником вводят в заблуждение автовладельцев, уверяя, что менять колодки необходимо только в их салонах, так как калибрует их только компьютер, это все так же заблуждение, поэтому не тратьте лишние средства, а это в районе 2000 руб. При этом, что и сами колодки в салонах выйдут вам гораздо дороже.

Итак, для начала поднимаем автомобиль и откручиваем колесо. Имея при себе ключи на 14 и 17, отвинчиваем болт, располагающийся снизу.

После этого немного откручиваем верхний болт и приподнимаем скобу. На картинке показано до каких пор.

Снимаем колодку слева и можем вернуть на место отогнутую скобу, берем плоскую отвертку и вжимаем тормозной цилиндр до предела. Обратитесь к фото. Если же у вас дисковые тормоза располагаются сзади, тогда для начала снимите суппорт и закрутите поршень, уже придавая усилие!

Далее отгибаем снова скобу, извлекаем вторую колодку. Заменяем изношенные колодки на заранее нами приобретенные, после чего собираем обратно все детали.

Перед вами суппорт автомобиля KIA CEED имеющий электронный привод. Так как для таких машин применяется другая схема замены, обратим на это особое внимание и продемонстрируем замену задних колодок на машине марки Kia Ceed JD 2012 года выпуска.

Для начала откручиваем колесо.

Накопившуюся грязь в суппорте уберем метал-щеткой.

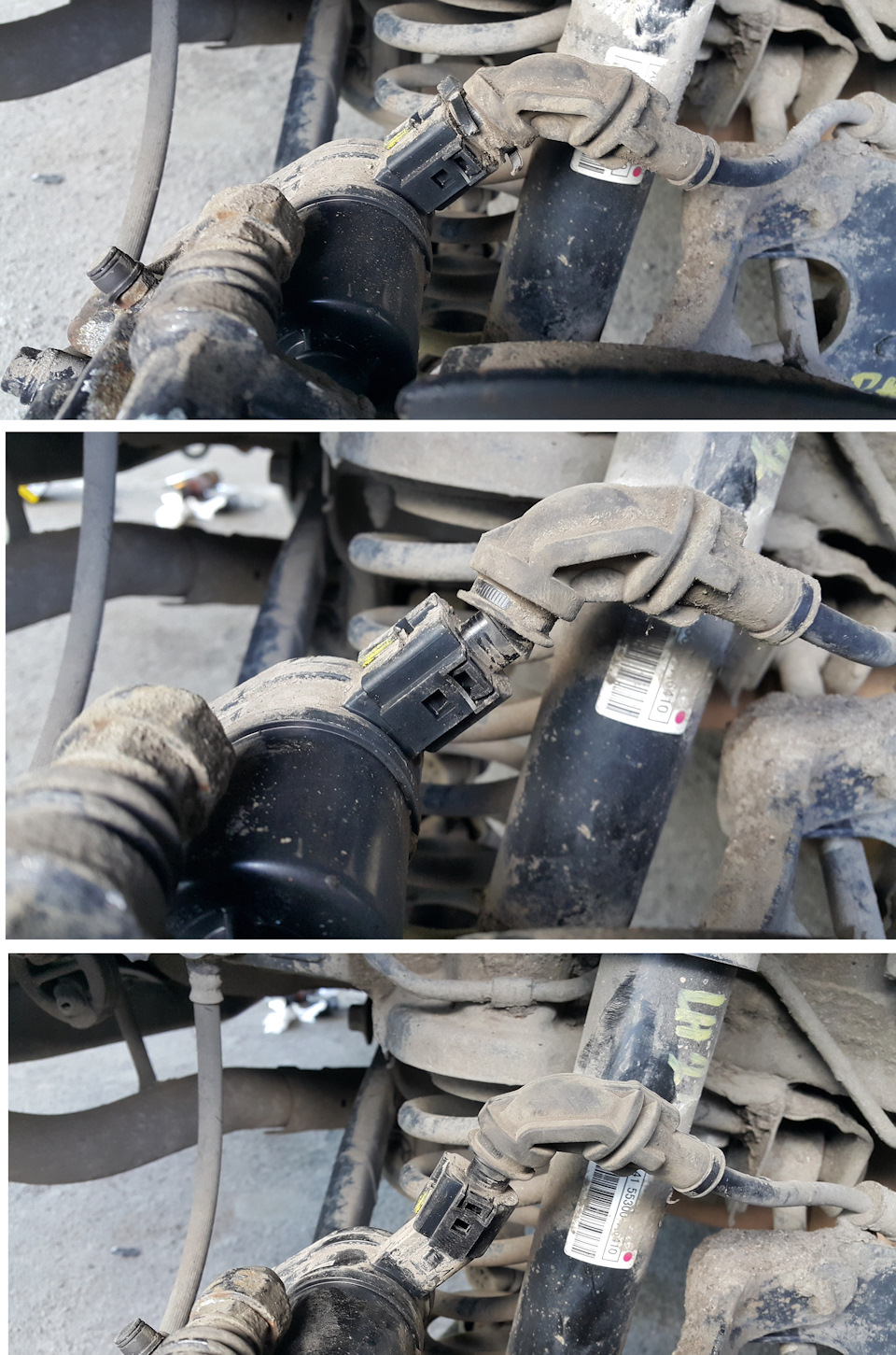

После этого отсоединяем разъем с электропривода, при этом при отжатии защелки, наклоняйте ее в сторону пыльника, медленно давя на фишку вниз.

После этого берем пару проводов с клеммами, подключаем их к аккумуляторной батареи и сервоприводу, чтобы наши колодки развести в сторону.

После этого смело можете снять сам суппорт и менять ваши колодки.

Однако имейте в виду, что лучше очистить места для колодок и использовать смазку для скоб.

После обработки всех скоб возьмите новые колодки

Посадите их на свои места и совершите сборку в обратном порядке, обязательно сверяйте пыльники и направляющие, также используйте смазку при необходимости сборки.

Вот и всё, и самым последним пунктам здесь является подведение поршня к колодкам.

KIA Ceed Dark Hatch › Бортжурнал › Самостоятельная замена задних колодок (EPB)

Вступление.
Ну вот и “докатились” мы до замены тормозных колодок…
На моей машине установлен электрический стояночный тормоз (EPB). И давно уже не секрет, что на машинах с EPB задние колодки изнашиваются быстрее передних.На прошлом Сиде я менял колодки у ОД, а в этот раз решил сделать все сам, сэкономить деньги, ну и получить новый опыт. Ко всему прочему, начал посвистывать задний левый тормозной механизм, видно окалина на диске стала задевать то ли суппорт, то ли пластину (так уже было с передними тормозами). Нужно было снимать колесо и убирать окалину. Ну, а раз уж туда лезть, то уж делать все и сразу. Хотя колодки еще бы могли походить тысяч 8-10. Но тогда бы пришлось их менять уже зимой или поздней осенью, а это холод, грязь, сырость. Поэтому, немного поразмыслив, осмотрев детально колодки, решился все же на их замену.

Читать еще:  Почему не работает стеклоомыватель

О колодках.

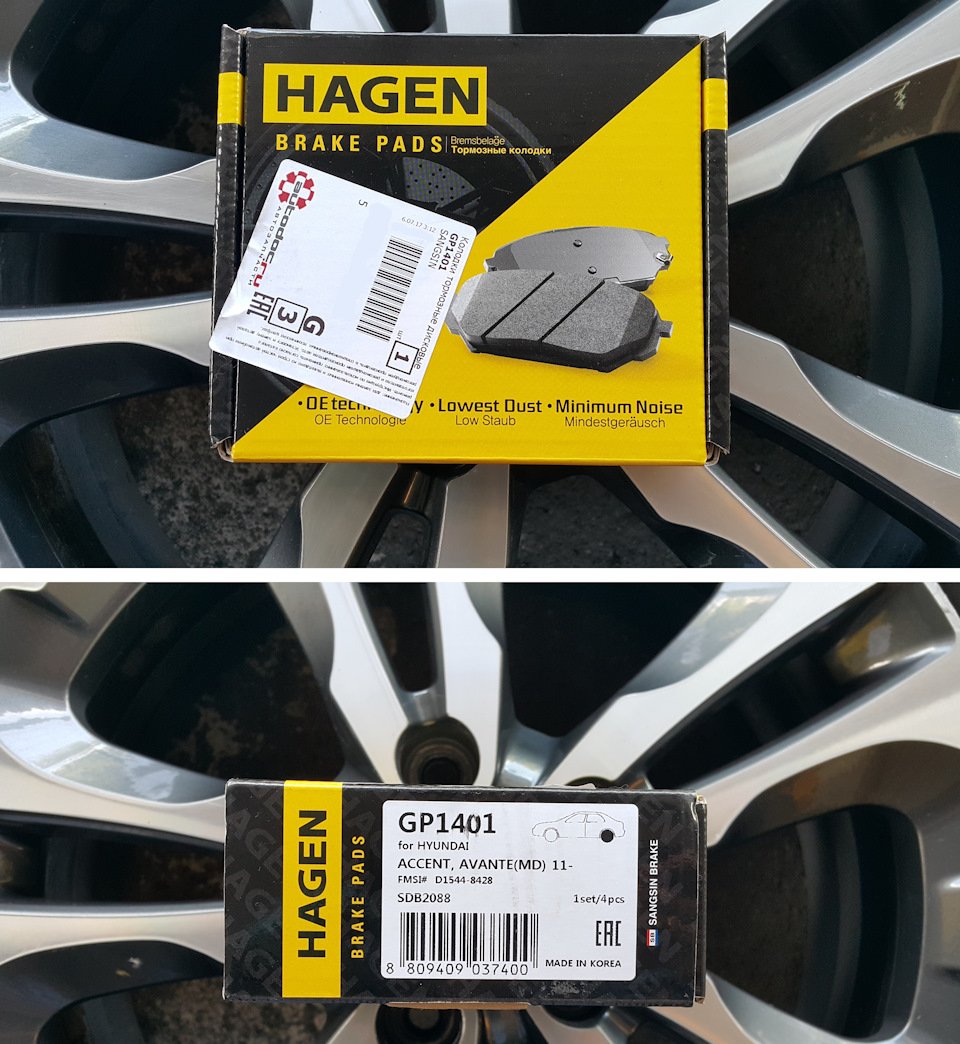

Заранее были куплены колодки HAGEN от Sangsin Brake. Мне очень симпатизирует линейка HAGEN — эдакая золотая середина между бюджетными Hi — Q и премиальными HARDRON. — “Тормозные колодки HAGEN были разработаны совместно мировыми лидерами производства элементов тормозных систем Южной Кореи и Германии. Используя органические соединения, компания SANGSIN BRAKE создала тормозные колодки, содержащие арамидные и минеральные волокна, что придает особую пластичность фрикционному материалу, делая торможение более плавным и предсказуемым. Благодаря внедрению высокотехнологичных материалов и фрикционных компонентов уровень шума от торможения не различим для человеческого слуха.
Ресурс износостойкости увеличен на 150 % по сравнению с продукцией HI-Q. Заявленный производителем ресурс — 35 тыс. км.”.
Эту линейку я уже опробовал на Picanto жены, правда там я их поставил спереди (сзади еще не менял). Машина проехала на них около 3000 километров (из которых половина мои) и отзывы о колодках только положительные. И по цене эти колодки вполне приемлемы.

О работе.
Работу выполнял сам, один, на крытом паркинге, предварительно прочитав отчеты на форумах. Замена задних колодок на машинах с EPB, подразумевает сложности с разведением поршней в цилиндрах. Я нашел три способа замены колодок:
1. У официального дилера. Здесь автомобиль подключают к специальному стенду и на програмном уровне разводят/сводят поршни. Но это самый дорогой способ.
2. Сводить поршни путем вкручивания самого поршня в цилиндр.
3. Сводить поршни с помощью проводов подключенных на прямую к АКБ. Меняя полярность, можно менять направление движения поршня, то есть либо сводить, либо разводить.

Я выбрал третий вариант, так как он наиболее близок к варианту ОД. Ведь суть в том, что сам поршень никогда не вращается, он только ходит вперед/назад. А стенд у ОД подает команды на электромотор, который двигает поршень вперед/назад. Эти команды стенда мы просто заменяем самостоятельной подачей питания с помощью проводов подключенных на прямую к АКБ и к электромотору тормозного цилиндра.

Для этого варианта я купил в автозапчастях самый обычный медный, двужильный провод (5 метров) и четыре крокодильчика. Быстро, “на коленке” обжал по концам проводов крокодилы. У меня получилась отличная альтернатива стенду ОД. В довесок, в магазине была приобретена жидкость для очистки тормозов (подойдет по сути любая). Остальное взял из дома (тряпки, перчатки, металлическая щетка, напильник, несколько пластиковых хомутов), инструмент был в машине (домкрат, балонник, ключи, отвертка, кусачки, лампа-переноска). Упор под колесо нашел на стоянке (мне попался кирпич со скошенной стороной).

Машину ставил на паркинг (P), ручник снят. Обязательно подложите под колеса упоры! Далее срываем гайки, заводим под машину домкрат и поднимаем ее. Откручиваем гайки, снимаем колесо. Внимательно все осматриваем, нет ли каких неисправностей или повреждений. Если много грязи, то с помощью металлической щетки, убираем ее. Я предварительно мыл машину и как следует обдал керхером суппорты, поэтому у меня более менее чисто. Теперь нужно снять фишку электроматора. Для этого срезаем пластиковый хомутик и сдвигаем резиновый пыльник вверх. Так будет удобнее нажимать защелку. С одной стороны у меня была сломана защелка, поэтому фишка снялась легко. А вот с другой пришлось помучиться. Снимается фишка сложно. Нужно отжать защелку вверх, в сторону резинового пыльника.

Теперь берем наше изобретение из проводов и крокодильчиков и аккуратно, чтобы не допустить короткого замыкания, крепим крокодилами концы к клемам АКБ (+/-). А другие концы подключаем к электромотору цилиндра. Сначала крепим один, а вторым просто касаемся контакта. Моторчик ручника зажужжит. Меняя провода местами мы меняем направление движения поршня, либо он выходит и поджимает колодки, либо уходит и отпускает колодки. Сейчас нам нужно чтобы моторчик максимально отпустил колодки. Поэтому подсоединяем крокодилы к контактам (моторчик зажужжит) и ждем буквально 3 секунды. Теперь убираем все провода в сторону, они пока что нам не понадобятся. Откручиваем два болта крепящие суппорт и полностью снимаем его. На этом этапе можно сразу вдавить поршень в цилиндр. Он легко вдавливается усилием пальцев! Далее вынимаем старые колодки, снимаем направляющие пластины. И приступаем к очистке тормозного механизма и снятию окалины с диска.

Замена тормозных колодок Kia Ceed

Тормоза – одна из важнейших составляющих безопасности автомобиля. Необходимо каждый техосмотр детально проверять изношенность тормозных колодок и дисков. Минимально допустимая толщина изношенных накладок – 2,1 мм. Если будет меньше – диск треснет, что непременно приведет к аварии.

На автомобилях Kia Ceed на внутренних колодках установлены индикаторы, показывающие степень износа этих колодок. Легко определить, что колодки требуют срочной замены – вы услышите скрип во время торможения, это тот самый индикатор износа.

Замена передних тормозных колодок

Передние колодки необходимо заменять сразу на два колеса и сразу полным комплектом в 4 шт. Категорически не рекомендуется менять колодки или диски только на одной стороне. Это приведет к очень сильному «ведению» автомобиля при интенсивном торможении.

Читать еще:  Фольксваген поло руководство по ремонту

Перед процессом замены тормозных колодок рекомендуется проверить тормозную жидкость в бачке главного тормозного цилиндра. Необходимо чуть слить жидкость, если она по находится по верхнюю ветку, потому, что при установке новых колодок жидкость вытеснится из-за этих самых колодок. Для проведения данной операции потребуется головка или ключ на 17 мм.

Также, настоятельно рекомендуется при каждой замене регулярно обращать внимание на состояние резиновых защитных чехлов направляющих пальцев. Также необходимо обратить внимание на перемещение суппорта относительно положения тормозных колодок. При затрудненном перемещении необходимо смазать смазкой пальцы суппорта.

  1. Установить автомобиль на домкрат.
  2. Снять необходимое переднее колесо.
  3. Ручным усилием поднять суппорт вверх.
  4. Выкрутить нижний болт крепления корпуса, придерживая ключом палец скобы за шестигранник.
  5. Демонтировать колодки. Оценить их состояние и состояние фиксирующих пружин. При необходимости заменить.
  6. Монтирование происходит в порядке, обратном снятию. Желательно смазать анаэробным фиксатором пальцы суппорта, дабы тот не выкрутился в процессе езды.
  7. Повторить операцию с другим передним колесом.
  8. После замены колодок проверить уровень тормозной жидкости. При необходимости долить или слить.

После замены передних тормозных колодок не рекомендуется резко тормозить первые 100 км. Кстати, при замене колодок чаще всего автомобиль значительно станет менее эффективным при торможении, несмотря на новые колодки.

Это все из-за того, что колодки первое время будут касаться тормозного диска только краями, так как диск тоже изношен. Рекомендуется первые 100-200 км. Ездить как можно аккуратно.

Вообще, автомеханики и завод-изготовитель автомобиля Kia Ceed рекомендует менять колодки сразу с тормозными дисками, ибо эффект от торможения будет гораздо лучшим и таким образом безопасность при управлении автомобиля увеличится в разы.

Замена задних тормозных колодок

На тормозных колодках задних колес минимально допустимая толщина 2.0 мм. Рекомендуется менять колодки при замасливании рабочих поверхностей, при обнаружении непрочного соединения накладок, при наличии глубоких сколок и трещин и при превышении допустимой минимальной толщины, что очень легко проверить.

На задних тормозных колодках также присутствует индикатор уровня износа. Это громкий скрип при приближении к полному износу колодок.

Менять тормозные колодки задних тормозных механизмов рекомендуется полным комплектом из 4 штук. В противном случае, могут возникнуть проблемы с ведением автомобиля в стороны при интенсивном торможении.

Необходимо, также, обратить внимание на тормозную жидкость в бачке цилиндра. Идентично с передними, если уровень жидкости достигает верхней ветки – слить немного, дабы колодки не вытеснили жидкость.

Для замены колодок потребуется ключ или головка на 14 мм, также отвертка с плоским лезвием и пассатижи.

  1. Установить домкрат и поднять нужную часть автомобиля.
  2. Снять необходимое заднее колесо.
  3. Снять с направляющей наружную и внутреннюю тормозные колодки. Оценить состояние колодок и чехлов направляющих пальцев. Также детально осмотреть изношенность фиксирующих пружин. При необходимости заменить все детали.
  4. С помощью пассатижей утопить поршень цилиндра.
  5. Установить колодки и другие детали в обратном демонтированию порядке.
  6. Повторить операцию с другим задним колесом.
  7. Обратить внимание на тормозную жидкость. При необходимости долить или слить.

Не рекомендуется резко тормозить после замены колодок. При нагревании образуется нагар на колодках, что приведет к еще более низкой эффективности торможения. Рекомендуется перед выездом на оживленные магистрали, заехать в тихую улицу и привыкнуть к тормозам, так как первое время они будут менее эффективные, чем раньше, ввиду того, что новые колодки прикасаются к старым тормозным дискам лишь краями, ввиду изношенности тормозных дисков. Поэтому, рекомендуется производить замену и дисков, и колодок одновременно.

Замена колодок на «ручнике»

Часто бывает, что при активировании ручника стояночного тормоза не происходит ничего. Это говорит либо о порванном тросе, либо о стертых колодках. Порванный тросик – явление частое и заменить вручную не составляет труда, но что касается колодок – то стереть их практически невозможно.

Только при условии, что вы всегда во время «спортивной» езды активируете ручник, чтоб войти в поворот. Либо Вы проехали целый день на с включенным ручником, чего быть не может. В

едь в автомобиле Kia Ceed при включенном ручнике загорается лампа на приборной панели, а при моменте трогания авто включается сигнал, оповещающий о том, что ты «что-то» забыл выключить.

Для данной операции потребуется ключ на 6, пассатижи и отвертка с плоским лезвием.

  1. Установить домкрат и поднять автомобиль сзади слева.
  2. Снять левое заднее колесо.
  3. Снять тормозной диск.
  4. Провернуть тарелку стержня пружины, нажав на неё предварительно.
  5. Снять тарелку и пружину.
  6. Демонтировать колодки и регулировочный механизм.
  7. Изъять разжимной механизм, выведя его из зацепления с тросиком ручника.
  8. Снять тормозной щит. Для этого нужно вывернуть пять болтов крепления.
  9. Снять колодки стояночного тормоза. Оценить их состояние. При необходимости заменить на новые. После монтирования на место смазать тугоплавкой смазкой на точки контакта колодок со щитом.
  10. Установка производится в порядке, обратном снятию. Дабы не запутаться при сборке – синяя пружина – пружина тормозной колодки. Желтая пружина – пружина задней колодки.
  11. Отрегулировать привод стояночного тормоза из салона.
  12. Натянуть тросик путем снятие и включения стояночного тормоза.

Всегда проверяйте тормозные колодки передних, задних колес и колодки стояночного тормоза на изношенность, дабы быть уверенными в своем автомобиле.
